一种墙体组件及其所组成的单元墙体的制作方法

本实用新型属于建筑、装饰材料领域，具体的说，是涉及一种墙体组件及其所组成的单元墙体。

背景技术：

目前，公知的轻型钢结构建筑或轻型木结构建筑的墙体尺寸都是随意的拼装。如轻型木结构墙体施工时，为了方便施工会根据现场单边墙体总长来进行拼接墙体，有2000mm、4000mm、6000mm等多种长度。轻型钢结构墙体也会因为建筑物房间的尺寸不同而产生各种墙体长度。具体存在如下缺陷：

1、墙体长度尺寸不规范，有长有短，造成墙体杂乱。

2、工人下料尺寸繁多，容易混淆出错。

3、施工麻烦，材料浪费大，现场损耗率达到5％。

4、不能随意变换建筑物平面布局，使得建筑布局灵活性差。

技术实现要素：

本实用新型的目的在于提供一种墙体组件及其所组成的单元墙体，解决问现有墙体尺寸杂乱化、不标准化的问题。本实用新型可拼装出任意符合《人体工程学》的建筑平面布局，而且尺寸单一，拼装简单。

为了实现上述目的，本实用新型采用的技术方案如下：

一种墙体组件，包括第一墙体、第二墙体、墙体柱，所述第一墙体、第二墙体、墙体柱等高且第一墙体和第二墙体的长度不同；所述第一墙体和第二墙体为木结构墙体或钢结构墙体，墙体柱为钢质墙体柱。

具体地，所述第一墙体和第二墙体还设有门窗洞口。

进一步地，所述墙体柱为方柱，且第一墙体、第二墙体、墙体柱等宽。

一种单元墙体，所述单元墙体为直线型，该直线型的单元墙体由一块所述第一墙体的端部和一块所述第一墙体的端部径向拼接组成，或由一块所述第一墙体的端部和一块所述第二墙体的端部径向拼接组成，或由一块所述第二墙体的端部和一块所述第二墙体的端部径向拼接组成；所述拼接处设有墙体柱。

一种单元墙体，所述单元墙体为L型，该L型的单元墙体由一块所述第一墙体的端部和一块所述第一墙体的端部垂直拼接组成，或由一块所述第二墙体的端部和一块所述第二墙体的端部垂直拼接组成，或由一块所述第一墙体的端部和一块所述第二墙体的端部垂直拼接组成；所述拼接处设有墙体柱。

一种单元墙体，所述单元墙体为T型的单元墙体，该T型的单元墙体由一块所述第一墙体的端部和一块所述第一墙体侧壁垂直拼接组成，或由一块所述第二墙体的端部和一块所述第二墙体侧壁垂直拼接组成，或由一块所述第一墙体的端部和一块所述第二墙体侧壁垂直拼接组成；所述拼接处设有墙体柱。

一种单元墙体，所述单元墙体为十字型的单元墙体，该十字型的单元墙体由总数为四块的第一墙体和第一墙体的端部相互垂直拼接组成，或由总数为四块的第一墙体和第二墙体的端部相互垂直拼接组成，或由总数为四块的第二墙体和第二墙体的端部相互垂直拼接组成；所述拼接处设有墙体柱。

本实用新型的有益效果为：

本实用新型可以使墙体更加简单、标准化、统一化。本实用新型只有墙体柱和两种尺寸的墙体拼装，尺寸统一、构件规格少；制作简单不易出错、材料浪费少；构件可变换使用，组成的建筑物布局灵活，可任意变换工人施工简单；且可多次利用，符合《人体工程学》的建筑平面布局方案。

附图说明

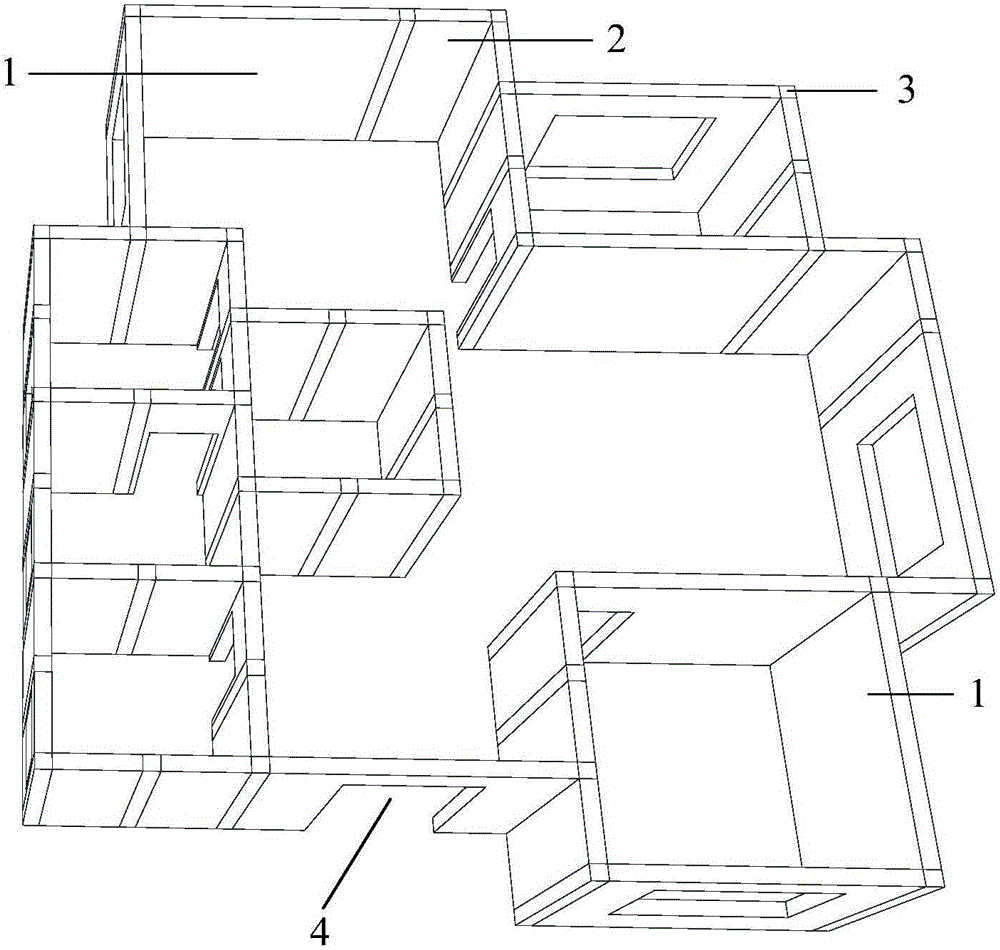

图1为本实用新型-实施例的一种组装示意图。

图2为本实用新型-实施例的另一种组装示意图。

其中，附图中标记对应的零部件名称为：

1-第一墙体，2-第二墙体，3-墙体柱，4-门窗洞口。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明。本实用新型的实施方式包括但不限于下列实施例。

实施例

一种墙体组件，包括第一墙体、第二墙体、墙体柱，第一墙体、第二墙体、墙体柱等高且第一墙体和第二墙体的长度不同。墙体柱为方柱，且第一墙体、第二墙体、墙体柱等宽。

本实施例还公开一种直线型的单元墙体，该直线型的单元墙体由一块所述第一墙体的端部和一块所述第一墙体的端部径向拼接组成，或由一块所述第一墙体的端部和一块所述第二墙体的端部径向拼接组成，由一块所述第二墙体的端部和一块所述第二墙体的端部径向拼接组成。

本实施例还公开一种L型的单元墙体，该L型的单元墙体由一块所述第一墙体的端部和一块所述第一墙体的端部垂直拼接组成，或由一块所述第二墙体的端部和一块所述第二墙体的端部垂直拼接组成，或由一块所述第一墙体的端部和一块所述第二墙体的端部垂直拼接组成。

本实施例还公开一种T型的单元墙体，该T型的单元墙体由一块所述第一墙体的端部和一块所述第一墙体侧壁垂直拼接组成，或由一块所述第二墙体的端部和一块所述第二墙体侧壁垂直拼接组成，或由一块所述第一墙体的端部和一块所述第二墙体侧壁垂直拼接组成。

本实施例还公开一种十字型的单元墙体，该十字型的单元墙体由总数为四块的第一墙体和第一墙体的端部相互垂直拼接组成，或由总数为四块的第一墙体和第二墙体的端部相互垂直拼接组成，或由总数为四块的第二墙体和第二墙体的端部相互垂直拼接组成。

本实施例中，墙体柱设于拼接处。

在本实施例中，第一墙体的长宽为(3600-D)mm*Dmm，第二墙体的长宽为(1200-D)mm*Dmm，墙体柱为方柱，长宽为Dmm*Dmm。具体取值时，若D＝200，则第一墙体的长宽为3400mm*200mm，第二墙体的长宽为1000mm*200mm，墙体柱的长宽为200mm*200mm；若D＝150，则第一墙体的长宽为3450mm*150mm，第二墙体的长宽为1050mm*150mm，墙体柱的长宽为150mm*1500mm。

第一墙体和第二墙体为木结构墙体或钢结构墙体，墙体柱为钢质墙体柱，本实施例的第一墙体和第二墙体均为木结构墙体。

在实际应用中，第一墙体和第二墙体还设有门窗洞口，在第一墙体和第二墙体合理的位置提前制作出该门窗洞口。

如图1和图2所示，本实施例还公开了由多个直线型的单元墙体、L型的单元墙体、T型的单元墙体、十字型的单元墙体组成的墙体模型。用长度为1000mm、宽度为200mm的第二墙体，长度为3400mm、宽度为200mm的第一墙体，和长宽为200mm*200mm墙体柱来拼装，拼装合理、简单适用，符合《人体工程学》的建筑平面布局方案。在第二墙体与第二墙体连接处，第二墙体与第一墙体连接处，第一墙体与第一墙体连接处都会有一根200mm*200mm墙体柱，在平行的两个墙体之间的垂直墙体可以随意的平移位置，从而达到合理的空间尺寸。此连接方式可以合理的拼装出次卧、主卧、客厅、饭厅、书房、卫生间、阳台、婴儿室、酒店单间、标准间、豪华间、商务间等等各种合理的布局方案。

按照上述实施例，便可很好地实现本实用新型。值得说明的是，基于上述设计原理的前提下，为解决同样的技术问题，即使在本实用新型所公开的结构基础上做出的一些无实质性的改动或润色，所采用的技术方案的实质仍然与本实用新型一样，故其也应当在本实用新型的保护范围。
