一种建筑工程用防护网的制作方法

本实用新型涉及建筑工程技术领域，具体为一种建筑工程用防护网。

背景技术：

建筑工程，指通过对各类房屋建筑及其附属设施的建造和与其配套的线路、管道、设备的安装活动所形成的工程实体。其中“房屋建筑”指有顶盖、梁柱、墙壁、基础以及能够形成内部空间，满足人们生产、居住、学习、公共活动需要的工程。

防护网分为：山坡防护网、公路防护网、铁路防护网，园林防护网、体育场防护网、居民区防护网等。智能化隐形安全防护网，是一种安装于窗户、阳台等处，为居家生活提供防护、防盗、防坠物等安全保障的新型建筑安防产品，它集安全、美观、实用等诸多优点于一身，代表着21世纪家居安防的最新理念。

常见的防护网安装较为复杂，在使用时需要长时间的安装，当防护网损坏需要更换时需要浪费较多的时间，降低了工作效率，造成了一定的经济损失。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种建筑工程用防护网，解决了防护网安装复杂的问题。

（二）技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种建筑工程用防护网，包括防护网本体，所述防护网本体的左右两侧均设有安装柱，所述安装柱的底部固定连接有底座，所述防护网本体的顶部和底部均固定连接有包边。

所述安装柱包括安装柱本体，所述安装柱本体的正面设有连接板，所述安装柱本体的侧面开设有安装槽，所述安装槽的正面等距离设置有六个卡接外壳，所述安装槽的背面对应卡接外壳的位置开设有与其相适配的卡接槽，所述卡接外壳的内壁上固定连接有卡接弹簧，所述卡接弹簧远离卡接外壳内壁的一端固定连接有卡接柱，所述卡接柱远离卡接弹簧的一端依次贯穿卡接外壳、安装槽和卡接槽且延伸至卡接槽的内部与卡接锥固定连接，所述卡接柱的正面通过拉绳固定环与拉绳固定连接，所述拉绳远离拉绳固定环的一端依次贯穿卡接外壳、安装柱本体和连接板且延伸至连接板的外部。

优选的，所述防护网本体的侧面贯穿安装槽且延伸至安装槽的内部，并且位于安装槽内部的卡接柱穿过位于安装槽内部的防护网本体且延伸至卡接槽的内部与卡接锥固定连接。

优选的，所述连接板的正面固定连接有拉杆，所述拉杆的正面固定连接有把手，所述把手的侧面开设有通孔，所述卡接外壳的正面对应拉绳的位置固定连接有减震垫。

优选的，所述卡接外壳的开口处固定连接有限位块，位于卡接外壳内部的卡接柱表面固定连接有限位挡板。

（三）有益效果

本实用新型提供了一种建筑工程用防护网。本实用新型的有益效果是：该建筑工程用防护网，通过设置安装柱将防护网卡住，实现了快速安装的效果，安装简单，安装时间短，当防护网损坏需要更换时，能够快速简单的进行更换，节省了大量时间，增加了工作效率，减少了经济损失，并且能够适应不同尺寸的防护网，灵活性强，实用性高。

附图说明

图1为本实用新型结构示意图。

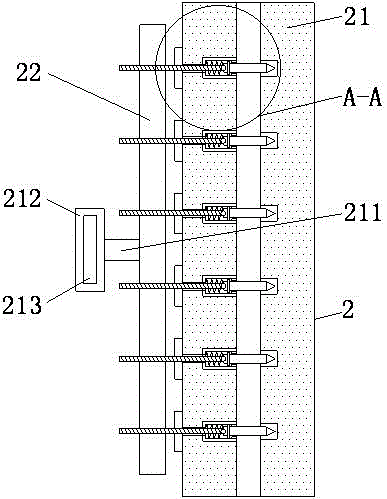

图2为本实用新型安装柱侧视的结构剖面图。

图3为本实用新型A-A的局部放大图。

其中，1防护网本体、2安装柱、21安装柱本体、22连接板、23安装槽、24卡接外壳、25卡接槽、26卡接弹簧、27卡接柱、28卡接锥、29拉绳固定环、210拉绳、211拉杆、212把手、213通孔、214减震垫、215限位块、216限位挡板、3底座、4包边。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种建筑工程用防护网，如图1所示，包括防护网本体1，防护网本体1的左右两侧均设有安装柱2，安装柱2的底部固定连接有底座3，底座3用于加固安装柱2，防止安装柱2的倾倒，防护网本体1的顶部和底部均固定连接有包边4，包边4用于避免防护网本体1的损坏，由于防护网本体1的边缘受力较大，故而需要进行加固。

如图1-3所示，安装柱2包括安装柱本体21，安装柱本体21的正面设有连接板22，安装柱本体21的侧面开设有安装槽23，安装槽23的正面等距离设置有六个卡接外壳24，安装槽23的背面对应卡接外壳24的位置开设有与其相适配的卡接槽25，卡接外壳24的内壁上固定连接有卡接弹簧26，卡接弹簧26远离卡接外壳24内壁的一端固定连接有卡接柱27，卡接柱27远离卡接弹簧26的一端依次贯穿卡接外壳24、安装槽23和卡接槽25且延伸至卡接槽25的内部与卡接锥28固定连接，防护网本体1的侧面贯穿安装槽23且延伸至安装槽23的内部，并且位于安装槽23内部的卡接柱27穿过位于安装槽23内部的防护网本体1且延伸至卡接槽25的内部与卡接锥28固定连接，卡接柱27和卡接锥28用于卡入卡接槽25，从而将防护网本体1卡柱，简单方便，省时省力，卡接弹簧26用于将卡接柱27顶出，从而省去了人力，节省了时间，卡接柱27的正面通过拉绳固定环29与拉绳210固定连接，拉绳210远离拉绳固定环29的一端依次贯穿卡接外壳24、安装柱本体21和连接板22且延伸至连接板22的外部，通过设置连接板22将六个拉绳210统一固定，可以通过连接板22同时控制拉绳210的移动，从而更加方便，省时省力，连接板22的正面固定连接有拉杆211，拉杆211的正面固定连接有把手212，把手212的侧面开设有通孔213，通过设置拉杆211、把手212和通孔213，方便了移动连接板22，便于人为操作，卡接外壳24的正面对应拉绳210的位置固定连接有减震垫214，减震垫214用于减轻连接板22与安装柱本体21之间的碰撞力，防止结构的损坏，卡接外壳24的开口处固定连接有限位块215，位于卡接外壳24内部的卡接柱27表面固定连接有限位挡板216，通过限位块215与限位挡板216相互配合，实现了限制卡接柱27位移空间的效果，防止卡接柱27从卡接外壳24内脱出。

综上所述，该建筑工程用防护网，通过设置安装柱2将防护网本体1卡住，实现了快速安装的效果，安装简单，安装时间短，当防护网本体1损坏需要更换时，能够快速简单的进行更换，节省了大量时间，增加了工作效率，减少了经济损失，并且能够适应不同尺寸的防护网，灵活性强，实用性高。

工作原理：使用时，拉动把手212，把手212通过拉杆211带动连接板22移动，连接板22带动拉绳210移动，拉绳210将卡接柱27和卡接锥28抽出，此时将防护网本体1放入安装槽23内，放开把手212，卡接弹簧26将卡接柱27和卡接锥28推进卡接槽25内即可将防护网本体1固定。
