具有相册功能的花岗石板背景墙的制作方法

本实用新型涉及装饰花岗石板，特别涉及一种具有相册功能的花岗石板背景墙。

背景技术：

现有技术中许多家庭装修时采用花岗石板作为背景墙，由于背景墙面积较大，继而花岗石板的重量较重，目前均是采用挂钩的方式悬挂，而后通过螺栓进行固定，不仅安装较不方便，而且当螺栓松动时，容易发生晃动，甚至掉落现象，安装不够牢固。

技术实现要素：

本实用新型的目的在于克服上述技术的不足，从而提供一种具有相册功能的花岗石板背景墙，能够安装相片，作为相册使用，而且安装方便，不易晃动以及松脱。

实用新型所采用的技术方案是这样的：具有相册功能的花岗石板背景墙，包括呈矩形的石板本体、安装固定于所述石板本体边缘部的金属装饰包边、固定安装于所述石板本体正面的透明玻璃，所述石板本体的正面为基色面，所述石板本体的上边缘部固定设置有悬挂挂钩，所述石板本体的下边缘两个底角处均设置有悬挂结构，所述石板本体上开设有若干插腔，所述插腔内设置有与其相配合的插接垫板，所述石板本体的背部设置有用于对所述插接垫板进行固定的固定结构，所述固定结构包括若干一端部与所述石板本体相转动连接的折弯形弹性压片，所述插接垫板的背部开设有与所述弹性压片的另一端相配合的定位卡槽，所述石板本体的背部设置有若干支撑吸盘，所述支撑吸盘的长度大于所述插接垫板的厚度。

进一步改进的是：所述悬挂结构包括呈等腰三角形的金属悬挂框架，所述金属悬挂框架的顶角处设置有螺栓连接部，所述金属悬挂框架的底边分别与所述石板本体背部的所述金属装饰包边相焊接固定。

进一步改进的是：所述石板本体的背面开设有与所述金属悬挂框架的底边相配合的定位凹槽。

进一步改进的是：所述螺栓连接部的侧面固定设置有弹性减震垫。

进一步改进的是：所述插接垫板呈圆形，所述石板本体与所述插接垫板之间还设置有限位结构，所述限位机构包括开设于所述石板本体的背面且与所述插腔相连通的限位槽、设置于所述插接垫板上与所述限位槽相配合的限位凸起。

进一步改进的是：所述插接垫板的正面具有装饰图案。

通过采用前述技术方案，本实用新型的有益效果是：石板本体的上边缘通过悬挂挂钩进行悬挂，石板本体的下边缘通过悬挂结构进行固定，石板本体的背面通过支撑吸盘进行固定，从而背景墙安装稳定，不会发生松脱晃动现象，此外通过在石板本体的正面设置透明玻璃，安装相片时，通过转动弹性压片，将插接垫板从插腔内拆除，将相片固定在插接垫板上，而后将插接垫板插入插腔内再由弹性压片固定，相片的正面由透明玻璃密封固定，使用方便。

附图说明

图1是本实用新型正视图；

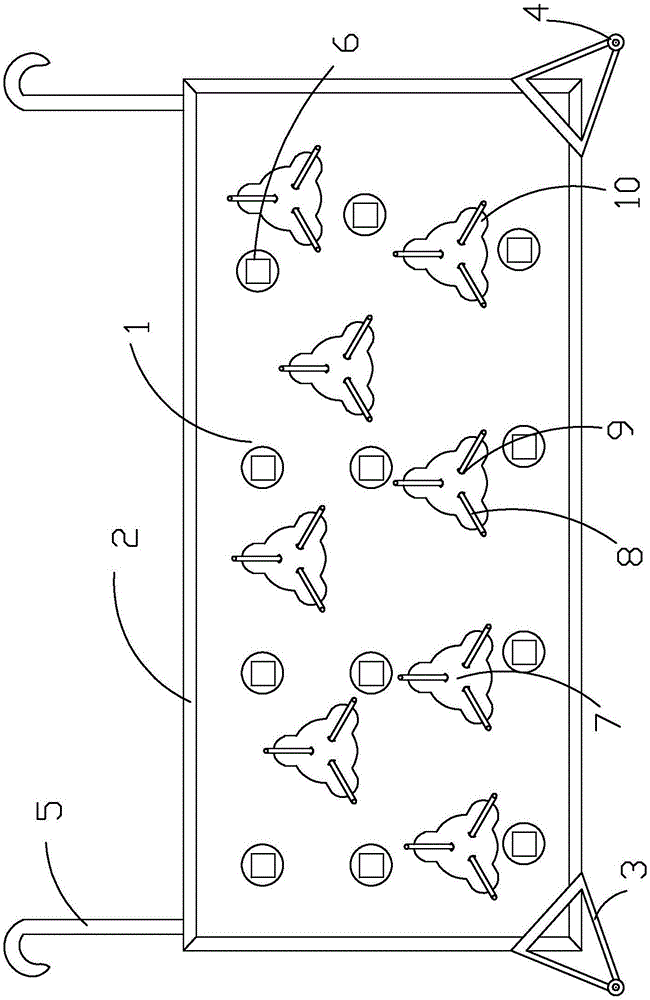

图2是本实用新型的后视图。

其中：1、石板本体；2、金属装饰包边；3、金属悬挂框架；4、螺栓连接部；5、悬挂挂钩；6、支撑吸盘；7、插接垫板；8、弹性压片；9、定位卡槽；10、限位凸起。

具体实施方式

以下结合附图和具体实施方式来进一步说明本实用新型。

如图1-图2所示，本实用新型公开一种具有相册功能的花岗石板背景墙，包括呈矩形的石板本体1、安装固定于所述石板本体1边缘部的金属装饰包边2、固定安装于所述石板本体1正面的透明玻璃，所述石板本体1的正面为基色面，所述石板本体1的上边缘部固定设置有悬挂挂钩5，所述石板本体1的下边缘两个底角处均设置有悬挂结构，所述石板本体1上开设有若干插腔，所述插腔内设置有与其相配合的插接垫板7，所述石板本体1的背部设置有用于对所述插接垫板7进行固定的固定结构，所述固定结构包括若干一端部与所述石板本体1相转动连接的折弯形弹性压片8，所述插接垫板7的背部开设有与所述弹性压片8的另一端相配合的定位卡槽9，所述石板本体1的背部设置有若干支撑吸盘6，所述支撑吸盘6的长度大于所述插接垫板7的厚度。

工作原理以及安装过程：石板本体1的上边缘通过悬挂挂钩5进行悬挂，石板本体1的下边缘通过悬挂结构进行固定，石板本体1的背面通过支撑吸盘6进行固定，从而背景墙安装稳定，不会发生松脱晃动现象，此外通过在石板本体1的正面设置透明玻璃，安装相片时，通过转动弹性压片8，将插接垫板7从插腔内拆除，将相片固定在插接垫板7上，而后将插接垫板7插入插腔内再由弹性压片8固定，相片的正面由透明玻璃密封固定，使用方便。

为了安装稳定，本实施例中优化的实施方式为，所述悬挂结构包括呈等腰三角形的金属悬挂框架3，所述金属悬挂框架3的顶角处设置有螺栓连接部4，所述金属悬挂框架3的底边分别与所述石板本体1背部的所述金属装饰包边2相焊接固定。

为了进一步提高稳定性，所述石板本体1的背面开设有与所述金属悬挂框架3的底边相配合的定位凹槽，通过定位凹槽与金属悬挂框架3的底边配合，提高石板本体1与金属悬挂框架3的结合力，而且减少金属悬挂框架3与金属装饰包边2焊接处的承重力。

为了提高减震效果防止螺栓松脱，所述螺栓连接部4的侧面固定设置有弹性减震垫。

所述插接垫板7呈圆形，为了防止插接垫板7在插腔内发生自转，从而造成相片移位现象，所述石板本体1与所述插接垫板7之间还设置有限位结构，所述限位机构包括开设于所述石板本体1的背面且与所述插腔相连通的限位槽、设置于所述插接垫板7上与所述限位槽相配合的限位凸起10。

为了提高美观效果，所述插接垫板7的正面具有装饰图案，当没有安装相片时，插接垫板7上的装饰图案起到装饰美观的效果。

以上显示和描述了本实用新型的基本原理和主要特征及其优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。
