一种便携式沙滩围挡的制作方法

本实用新型涉及一种能在海边沙滩换衣服、遮阳的便携式沙滩围挡。

背景技术：

现在去海边游玩的人越来越多，夏天在海边游泳是一种乐趣，然而在海边换衣服很不方便，在海滩休息还需要租借太阳伞来遮阳，非常不方便。

技术实现要素：

本实用新型的一个目的是提供一种便携式沙滩围挡，结构简单、便于携带。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种便携式沙滩围挡，包括围挡布和支杆，所述围挡布沿长度方向至少分为三个围挡部，每个所述围挡部的左右两端均设有套接部，所述支杆沿所述围挡布的宽度方向插设在所述套接部内，所述支杆的长度大于所述围挡布的宽度；所述支杆的下端穿过所述套接部至所述围挡布的下端面并设有用于插在沙滩上的插头，所述支杆的上端穿过所述套接部至所述围挡布的上端面并设有用于阻挡所述套接部向上移动使所述围挡布与所述支杆分离的阻挡端头。

作为优选，所述套接部设有套孔，所述支杆插设在所述套孔内。

作为优选，所述支杆为圆柱状结构，所述支杆的直径小于所述套孔的直径，所述阻挡端头的直径大于所述套孔的直径。

作为优选，所述插头为圆台结构，其横截面的直径大小由上到下逐渐减小。

作为优选，所述插头的端部的最小直径为所述支杆直径的0.3-0.5倍。

作为优选，所述插头的下端面与所述支杆的轴线垂直。

作为优选，所述插头的长度为所述支杆直径的2-3倍。

作为优选，所述阻挡端头为套接在所述支杆的端部，所述阻挡端头设有套接孔，所述套接孔内设有卡齿。

作为优选，所述围挡部的数量为3-12个。

本实用新型的有益效果：本实用新型结构简单、使用方便，能够折叠，占用空间小，便于携带。

附图说明

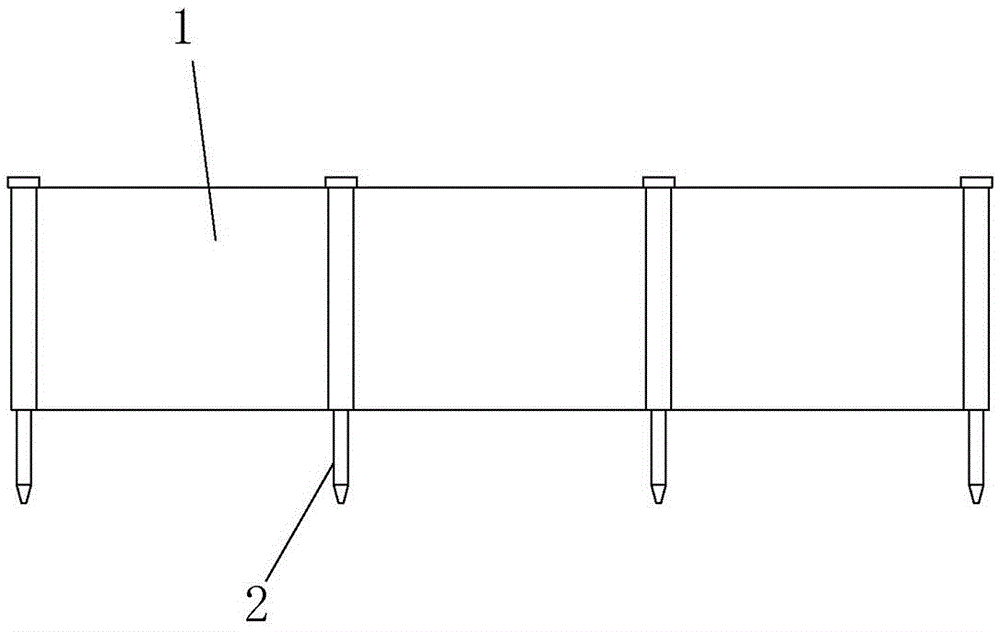

图1是本实用新型实施例的结构示意图；

图2是本实用新型实施例的展开后的结构示意图；

图3是本实用新型实施例中围挡布的结构示意图；

图4是本实用新型实施例中支杆的结构示意图；

图5是本实用新型实施例中支杆与阻挡端头的连接结构示意图 。

具体实施方式

以下具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

实施例1：如图1至图4所示，一种便携式沙滩围挡，包括围挡布1和支杆2，围挡布1为塑料膜，围挡布1沿长度方向分为三个围挡部11，每个所述围挡部11的左右两端均设有套接部12，相邻的两个围挡部11共用一个套接部12，套接部12的数量为四个。所述支杆2沿所述围挡布1的宽度方向插设在所述套接部12内，所述套接部12设有套孔13，所述支杆2插设在所述套孔13内。所述支杆2的下端穿过所述套接部12至所述围挡布1的下端面并设有用于插在沙滩上的插头22，所述支杆2的上端穿过所述套接部12至所述围挡布2的上端面并设有用于阻挡所述套接部12向上移动使所述围挡布1与所述支杆2分离的阻挡端头21。

所述支杆2为圆柱状结构，所述支杆2的直径小于所述套孔13的直径，所述支杆2的长度大于所述围挡布1的宽度，所述阻挡端头21的直径大于所述套孔13的直径。所述插头22为圆台结构，其横截面的直径大小由上到下逐渐减小，所述插头22的下端面与所述支杆2的轴线垂直。所述插头22的端部的最小直径为所述支杆2直径的0.3-0.5倍。所述插头22的长度为所述支杆2直径的2-3倍。

实施例2：如图5所示，支杆2为木质圆杆，所述阻挡端21头为铁制的套筒，套接在所述支杆2的端部，所述阻挡端头21设有套接孔211，所述套接孔211内设有卡齿212，卡齿212能够牢牢地卡住支杆2的端部。

实施例3：与上述实施例不同之处在于，所述围挡部11数量为4个，支杆2的数量为5个。

实施例4：与上述实施例不同之处在于，所述围挡部11数量为6个，支杆2的数量为7个。

实施例5：与上述实施例不同之处在于，所述围挡部11数量为8个，支杆2的数量为9个。

实施例6：与上述实施例不同之处在于，所述围挡部11数量为12个，支杆2的数量为13个。
