一体化快装式集成通讯塔的制作方法

文档序号:11904879阅读:722来源:国知局
一体化快装式集成通讯塔的制作方法与工艺

本实用新型涉及通信设备技术领域,尤其涉及一体化快装式集成通讯塔。



背景技术:

随着通信行业的不断发展,人们对通信网络质量的要求越来越高,为了满足人们日益增加的需求,需要在密集的城市里建设更多的通讯塔。在现实中通信塔建站越来越难,受到诸多因素的制约;包括城市里没有足够的空地用来建设通讯塔,建设新基站可能会破坏绿地,造成环境污染,同时百姓阻挠变得严重,占地审批也困难。

现有通讯塔的主要问题是体积大,基础采用浇筑式现场制作,施工量大,施工成本高,延误施工进度,对环境造成很大的污染;而且外观不美观,笨重,运输不便,制作成本高,有时还会因为施工周期长需要为通信机房建设基础,整体占地面积大;冬季施工非常困难,传统通信塔受到冬季基础不能施工的影响,由于体积大,外形笨重不能够进行基站的快速搬迁。



技术实现要素:

本实用新型的目的在于有效克服上述技术的不足,提供一种结构简单,造型美观,、组装拆卸方便,可反复使用的一体化快装式集成通讯塔。

为达此目的,本实用新型采用以下技术方案:一体化快装式集成通讯塔,它包括避雷针、分段式塔身、钢构基架、通信机房以及混凝土配重块;所述避雷针设置于分段式塔体顶部,所述的钢构基架设置于分段式塔身底部,所述钢构基架的中心位置上放置通信机房,所述的混凝土配重块设置于钢构基架底部;所述的避雷针与分段式塔身通过法兰盘连接,所述的钢构基架与分段式塔身通过法兰盘连接,所述的混凝土配重块与钢构基架底通过螺栓连接。

其中,所述的分段式塔身包括从上到下依次连接的天线抱杆、第一塔体、第二塔体、第三塔体以及第四塔体,且相邻的塔体通过法兰盘连接。

其中,所述的分段式塔身两侧设置有侧支撑杆;所述侧支撑杆一端与钢构基架相连接,另一端与所述第三塔体的外壁相连接。

其中,所述的钢构基架相对位置上设有支柱,所述的支柱与所述的第三塔体之间设置有主支撑杆。所述的主支撑杆的一端与支柱顶面相连接,另一端往通讯塔方向斜向上延伸并与第三塔体外壁相连接。

其中,所述支柱的两侧设置有支撑杆。

其中,所述的主支撑杆与第四塔体之间设置有辅助支撑杆。

其中,所述的天线抱杆、第一塔体、第二塔体、第三塔体以及第四塔体为多棱椎型或圆锥型结构。

其中,所述的天线抱杆、第一塔体以及第二塔体的左右两侧各设有通信天线;通信天线用于进行信号发射。

与现有技术相比,本实用新型有益效果:本实用新型结构合理,加工方便,节约制作成本,占地面积小,采用混凝土配重块能够达到抗倾覆稳定的效果,圆锥型塔身能够有效的防止通讯塔发生过大的移过,空间采用加强支撑结构能够抵消塔身的弯矩和限制位移。通讯塔为多段式组装而成,能够快速配合完成组装,降低了建造成本和运输成本。本实用新型结构简单,拆装方便,可二次利用,安装强度、牢固度及稳定性强,能够快速完成安装或拆卸,并且安全可靠,施工周期短、占地面积小、节约施工和制造成本、不受季节性影响。

【附图说明】

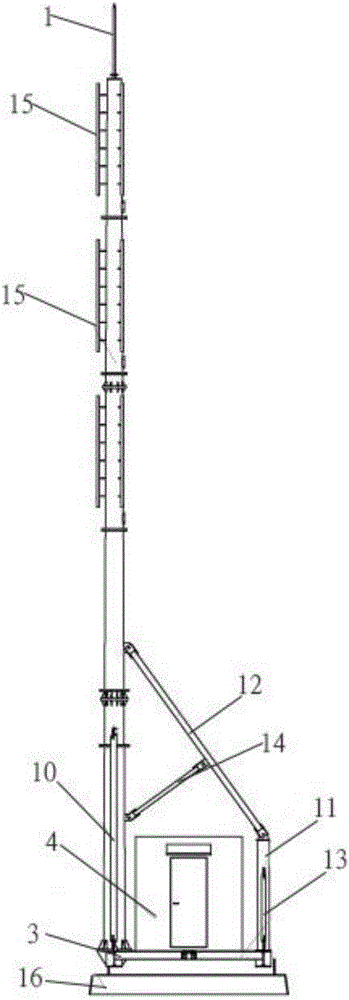

图1为本实用新型的结构实施例示意图;

图2为本实用新型的侧面结构实施例示意图。

图中:避雷针1、分段式塔身2、钢构基架3、通信机房4、天线抱杆5、第一塔体6、第二塔体7、第三塔体8、第四塔体9、侧支撑杆10、支柱11、主支撑杆12、支撑杆13、辅助撑杆14、通信天线15、混凝土配重块16。

【具体实施方式】

为了使本实用新型的目的、技术方案及优点更加清楚明白,以下结合附图及实施例,对本实用新型进行进一步详细说明。应当理解,此处所描述的具体实施例仅仅用以解释本实用新型,并不用于限定本实用新型。

如图1-图2所示,一体化快装式集成通讯塔,它包括避雷针1、分段式塔身2、钢构基架3、通信机房4以及混凝土配重块16;所述避雷针1设置于分段式塔体2顶部,所述的钢构基架3设置于分段式塔身2底部,所述钢构基架3的中心位置上放置通信机房4,所述的混凝土配重块16设置于钢构基架3底部;所述的避雷针1与分段式塔身2通过法兰盘连接,所述的钢构基架3与分段式塔身2通过法兰盘连接,所述的混凝土配重块16与钢构基架3底通过螺栓连接。

优选地,所述的分段式塔身2包括从上到下依次连接的天线抱杆5、第一塔体6、第二塔体7、第三塔体8以及第四塔体9,且相邻的塔体通过法兰盘连接。

优选地,所述的分段式塔身2两侧设置有侧支撑杆10;所述侧支撑杆10一端与钢构基架3相连接,另一端与所述第三塔体8的外壁相连接。

优选地,所述的钢构基架3相对位置上设有支柱11,所述的支柱11与所述的第三塔体8之间设置有主支撑杆12。主支撑杆12的一端与支柱11顶面相连接,另一端往通讯塔方向斜向上延伸并与第三塔体8外壁相连接。

优选地,所述支柱11的两侧设置有支撑杆13。

优选地,所述的主支撑杆12与第四塔体9之间设置有辅助支撑杆14。

优选地,所述的天线抱杆5、第一塔体6、第二塔体7、第三塔体8以及第四塔体9为多棱椎型或圆锥型结构。

优选地,所述的天线抱杆5、第一塔体6以及第二塔体7的左右两侧各设有通信天线15;通信天线15用于进行信号发射。

本实用新型结构合理,加工方便,节约制作成本,占地面积小,采用混凝土配重块能够达到抗倾覆稳定的效果,圆锥型塔身能够有效的防止通讯塔发生过大的移过,空间采用加强支撑结构能够抵消塔身的弯矩和限制位移。通讯塔为多段式组装而成,能够快速配合完成组装,降低了建造成本和运输成本。本实用新型结构简单,拆装方便,可二次利用,安装强度、牢固度及稳定性强,能够快速完成安装或拆卸,并且安全可靠,施工周期短、占地面积小、节约施工和制造成本、不受季节性影响。

以上所描述的仅为本实用新型的较佳实施例,上述具体实施例不是对本实用新型的限制。在本实用新型的技术思想范畴内,可以出现各种变形及修改,凡本领域的普通技术人员根据以上描述所做的润饰、修改或等同替换,均属于本实用新型所保护的范围。
