一种房屋维修装饰用顶置悬挂装置及其实现方法与流程

文档序号:11213045来源:国知局
一种房屋维修装饰用顶置悬挂装置及其实现方法与流程

本发明属于房屋维修工具领域,具体涉及一种房屋维修装饰用顶置悬挂装置及其实现方法。



背景技术:

目前,因房屋在居住过程中会遭到损坏或需改造,因此房屋维修产业发展较为迅速。现今多为工作人员携带维修材料和工具上门维修,在实际房屋维修过程中,维修材料或维修工具、工作袋等无法方便的放置在易拿取处,给房屋的维修带来了极大的不便,耽误工期,费时费力。



技术实现要素:

本发明目的在于提供一种房屋维修装饰用顶置悬挂装置,具体通过以下技术方案实现:

一种房屋维修装饰用顶置悬挂装置,包括悬挂架以及对称设在悬挂架两端的压紧组件;

所述悬挂架为矩形框架,矩形框架的中部分布有悬挂杆,悬挂架的两侧均纵向连接有防护板;

所述悬挂架两侧的防护板之间平行设有两根滑杆,每根滑杆的两端均设有滑块,滑块的顶面上连接有支撑块;所述压紧组件的壳体底面两端分别固接在两根滑杆同侧的支撑块上;

所述压紧组件包括壳体、两根压紧杆、齿轮、电机、压紧板,所述电机设在壳体的底面中部,电机的电机轴向上伸进壳体内,所述齿轮水平固接在电机轴的上伸端部上;所述两根压紧杆分别横向设在齿轮的两侧,每根压紧杆内端的齿条与齿轮配合啮合,每根压紧杆的外端伸出壳体,所述压紧板固接在压紧杆的外伸端部上。

进一步的,所述滑块上横向连接有弧形板,弧形板的内弧面与滑杆的外表面接触。

进一步的,所述滑杆与悬挂杆之间的间距为0.1-0.5m。

进一步的,所述滑块与支撑块之间通过连杆连接,且支撑块的底面高于悬挂架两侧的防护板。

进一步的,所述压紧杆的内端部上套设有环形支架,环形支架底部的固接块固定在壳体的底面上。

进一步的,所述压紧板的外侧面上贴合设有缓冲垫。

本发明目的还在于提供一种房屋维修装饰用顶置悬挂装置的实现方法,具体包括以下步骤:首先检测电机是否正常工作,检测正常后,将压紧组件至于两墙体之间适合位置;启动悬挂架两端压紧组件的电机,电机带动齿轮旋转,两根压紧杆向外移动,压紧杆外端的压紧板外移压紧同侧墙体;作用悬挂架,使悬挂架的滑杆在滑块上内移动至合适悬挂位置,在悬挂杆上悬挂相应装饰材料或工具;房屋维修作业结束后,启动电机反转,带动压紧杆向内移动,压紧板内移,取下悬挂架,结束。

本发明的有益技术效果:

本发明设计了房屋维修装饰用顶置悬挂装置,悬挂架两侧的压紧组件可卡设在两相对墙体之间,启动电机,电机作用压紧杆外端的压紧板压紧墙体,可快速实现悬挂架的压紧固定;悬挂架上可放置维修材料或维修工具,大大提高了维修的效率,给工作人员带来了便捷。

附图说明

此处所说明的附图用来提供对本发明的进一步理解,构成

本技术:
的一部分,本发明的示意性实施例及其说明用于解释本发明,并不构成对本发明的不当限定。在附图中:

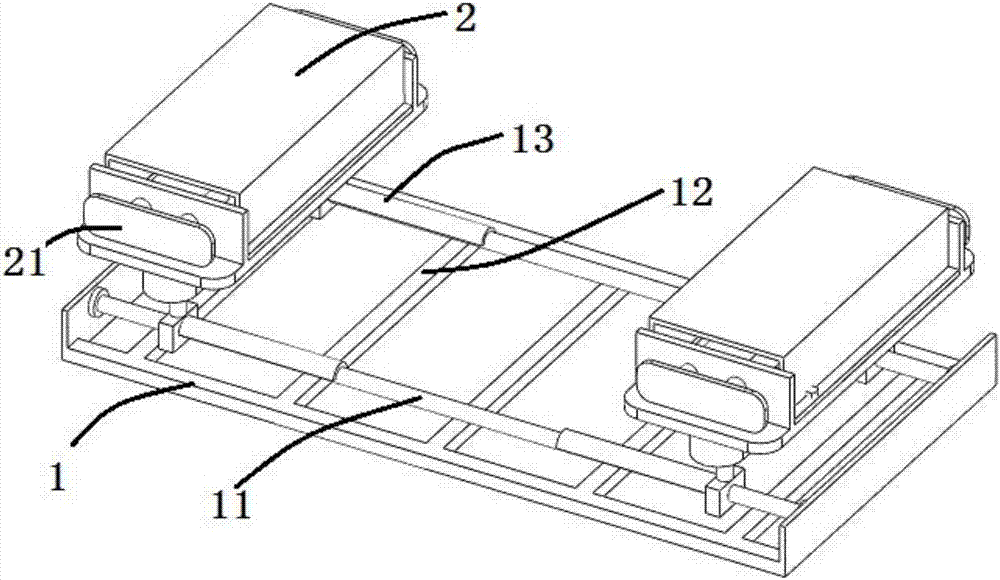

图1为本发明结构示意图。

图2为本发明压紧组件内部结构示意图i。

图3为本发明压紧组件内部结构示意图ii。

具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

实施例一:

本发明的实施例一在于提供一种房屋维修装饰用顶置悬挂装置,参见图1、图2、图3,包括悬挂架1以及对称设在悬挂架1两端的压紧组件;

所述悬挂架1为矩形框架,矩形框架的中部分布有悬挂杆12,悬挂架1的两侧均纵向连接有防护板;

所述悬挂架1两侧的防护板之间平行设有两根滑杆11,每根滑杆11的两端均设有滑块24,滑块24的顶面上连接有支撑块3;所述压紧组件的壳体2底面两端分别固接在两根滑杆11同侧的支撑块3上;

所述压紧组件包括壳体2、两根压紧杆23、齿轮22、电机4、压紧板21,所述电机4设在壳体2的底面中部,电机4的电机轴向上伸进壳体2内,所述齿轮22水平固接在电机轴的上伸端部上;所述两根压紧杆23分别横向设在齿轮的两侧,每根压紧杆23内端的齿条与齿轮22配合啮合,每根压紧杆23的外端伸出壳体2,所述压紧板21固接在压紧杆23的外伸端部上。

进一步的,所述滑块24上横向连接有弧形板13,弧形板13的内弧面与滑杆11的外表面接触,实现滑块24在滑杆11上的平稳滑动。

进一步的,所述滑杆11与悬挂杆12之间的间距为0.1-0.5m。

进一步的,所述滑块24与支撑块3之间通过连杆连接,且支撑块3的底面高于悬挂架1两侧的防护板。

进一步的,所述压紧杆23的内端部上套设有环形支架25,环形支架25底部的固接块固定在壳体2的底面上,提高了压紧杆23内外移动时的稳定性。

进一步的,所述压紧板21的外侧面上贴合设有缓冲垫,避免压紧板21在压紧过程中对墙体的损坏。

实施例二:

本发明的实施例二在于提供一种房屋维修装饰用顶置悬挂装置的实现方法,包括以下步骤:首先检测电机4是否正常工作,检测正常后,将压紧组件至于两墙体之间适合位置;启动悬挂架1两端压紧组件的电机4,电机4带动齿轮22旋转,两根压紧杆23向外移动,压紧杆23外端的压紧板21外移压紧同侧墙体;作用悬挂架1,使悬挂架1的滑杆11在滑块24上内移动至合适悬挂位置,在悬挂杆12上悬挂相应装饰材料或工具;房屋维修作业结束后,启动电机4反转,带动压紧杆23向内移动,压紧板21内移,取下悬挂架1,结束。

本发明悬挂架两侧的压紧组件可卡设在两相对墙体之间,启动电机,电机作用压紧杆外端的压紧板压紧墙体,可快速实现悬挂架的压紧固定;悬挂架上可放置维修材料或维修工具,大大提高了维修的效率,给工作人员带来了便捷。

尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。



技术特征:

技术总结
本发明公开了一种房屋维修装饰用顶置悬挂装置,包括悬挂架以及对称设在悬挂架两端的压紧组件;悬挂架的中部分布有悬挂杆,其两侧防护板之间平行设有两根滑杆,每根滑杆的两端均设有滑块,滑块的顶面上连接有支撑块;压紧组件的壳体底面分别固接在两根滑杆同侧的支撑块上;压紧组件包括壳体、两根压紧杆、齿轮、电机、压紧板,电机设在壳体上电机轴向上伸进壳体内;齿轮固接在电机轴的上伸端部上;两根压紧杆分别横向设在齿轮的两侧,每根压紧杆内端的齿条与齿轮配合啮合,每根压紧杆的外端伸出壳体,压紧板固接在压紧杆的外伸端部上。本发明还提供了一种房屋维修装饰用顶置悬挂装置的实现方法。本发明大大提高了房屋维修效率。

技术研发人员:郭寒冰
受保护的技术使用者:合肥光聚财建筑装饰工程有限公司
技术研发日:2017.08.02
技术公布日:2017.10.10
