一种防噪声玻璃板的制作方法

本实用新型涉及一种噪声隔离装置，具体为一种运用亥姆霍兹共鸣器吸收声波的防噪声玻璃板。

技术背景：

亥姆霍兹共鸣器是一种最基本的声共振系统，共振吸声结构在现代的厅堂、剧院、录音室等的声学设计中已获得广泛应用。实用上是做成穿孔结构形式，常称穿孔板共振吸声结构。这种结构就是在离壁面一定距离处，装上具有一定穿孔率的板状物，它相当于许多共鸣器的并联组成。

技术实现要素：
：

本实用新型的目的是，利用亥姆霍兹共鸣器的共振吸声效果对声波进行吸收。

为实现上述目的，本实用新型提供如下技术方案：

1、亥姆霍兹共鸣器的带孔板为玻璃材料。

2、两层玻璃夹板的中间区域被均匀分成很多方形空腔，每一个空腔都是一个亥姆霍兹共鸣器。

3、玻璃夹板被固定外框固定。

本实用新型的效果在于，声波透过第一层玻璃夹板时，进入玻璃板内部，与亥姆霍兹共鸣器发生共振吸声，剩余的声波再透过第二层玻璃夹板时又一次被减弱，使声波被大大吸收。同时，该玻璃夹板与内部的亥姆霍兹共鸣器都为玻璃材质，透光性很好，适合运用于隔离噪声又需要采光的场所。

附图说明：

图1是防噪声玻璃板的整体设计图；

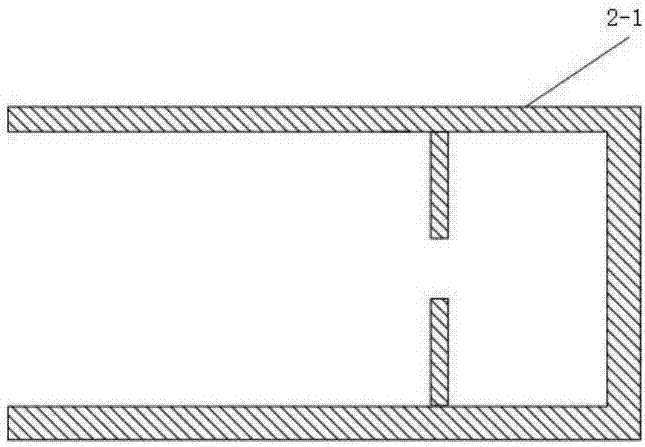

图2是亥姆霍兹共鸣器的结构图；

图3是亥姆霍兹共鸣腔的内部结构设计图；

图1中，1-1.玻璃夹板，1-2.亥姆霍兹共鸣腔，1-3.固定外框

图2中，2-1.亥姆霍兹共鸣器

图3中，3-1.第一层玻璃夹板，3-2.带孔板，3-3.第二层玻璃夹板

具体实施方式：

下面结合附图和具体实施方式对本身实用新型进行具体说明。

声波透过第一层玻璃夹板(3-1)，进入装置内部，中间的带孔板(3-2)和第二层玻璃夹板(3-3)构成一个亥姆霍兹共鸣器(2-1)，带孔板(3-2)上有很多孔，相当于很多亥姆霍兹共鸣器(2-1)并联。一部分声波被共振吸收后，剩余的声波再次遇到第二层玻璃夹板(3-3)的阻挡，最后只有少部分声波透过该装置。

由于玻璃夹板(3-1)，亥姆霍兹共鸣器(2-1)都为透光材质，所以该装置适用于隔声并且需要采光的场所。

以上所述实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通工程技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型的权利要求书的保护范围内。
