一种便携可折叠的烧烤炉的制作方法

本发明涉及烧烤用具领域，尤其涉及一种便携可折叠的烧烤炉。

背景技术：

随着生活水平的提高，户外烧烤已经成为人们喜欢的休闲方式。通常我们所使用的烧烤炉大多数体积较大，不可拆卸或折叠，占用空间多，移动费力，携带不方便。

而现在也有一些可折叠的烧烤炉，但是有些烧烤炉需要额外设置固定的锁扣装置，在打开烧烤炉时，需要另外操作这些锁扣装置，以固定烧烤炉，同时收叠烧烤炉时，也需要解开锁扣装置，然后才能进行烧烤炉的折叠，操作步骤繁琐，降低了使用的舒适感。

技术实现要素：

本发明的任务是提供一种可折叠、携带方便、节约空间，且打开或折叠时无须额外的锁扣固定或解锁操作的便携式可折叠的烧烤炉。

本发明通过下述技术方案来实现：

一种便携可折叠的烧烤炉，包括可折叠的炉体、支架和分别设置于炉体和支架两侧的一对折叠机构，所述折叠机构包括一机构本体和至少一对的套接有弹性件的运动销，所述机构本体包括相对的第一连接面和第二连接面，所述弹性件位于机构本体内部，所述运动销贯穿第一连接面和第二连接面且能够在弹性件的作用下往复运动；所述炉体和支架的同一侧分别通过第一连接面和第二连接面铰接于机构本体，所述运动销的一端延伸所述第一连接面外，所述炉体底部设置有当炉体张开时能够推动运动销使其延伸出第二连接面且随后抵住运动销的推进块，支架上设置有当支架张开时能够与经所述推进块推出的运动销相嵌合的固定孔，且当炉体折叠时，弹性件驱动所述运动销退回复位。

本发明进一步的改进方案包括：

优选地，所述运动销的中部设置有限制弹性件向第一连接面移动的第一限位部，所述机构本体靠近第二连接面的一侧设置有当运动销推进时用于抵接弹性件自由端的第二限位部，所述机构本体靠近第一连接面的一侧设置有当运动销退回复位时用于抵接第一限位部的第三限位部。

优选地，所述推进块设有当炉体张开时推动运动销向第二连接面一侧移动的推进滑道。

优选地，所述推进滑道为设置于推进块边缘的弧面滑道，且该弧面滑道的弧面向第一连接面一侧逐渐顺滑扩大。

优选地，所述机构本体的结构为：包括依次固定连接的第一连接盘、第二连接盘、第三连接盘；所述炉体铰接于第一连接盘，所述支架铰接于第三连接盘，且第一连接盘、第二连接盘、第三连接盘上分别设置有可以套接运动销的第一贯穿孔、第二贯穿孔、第三贯穿孔，且第一贯穿孔的直径小于第一限位部的直径，第三贯穿孔的直径小于弹性件的直径，第二贯穿孔的直径大于所述第一限位部的直径；

或所述机构本体的结构为：包括固定连接的外连接盘和内连接盘，所述炉体铰接于外连接盘，所述支架铰接于内连接盘，所述套接有弹性件的运动销贯穿外连接盘和内连接盘，且外连接盘和内连接盘的两侧均设置有仅供运动销两端通过的贯穿孔。

优选地，所述机构本体还包括第四连接盘，所述支架铰接于第三连接盘和第四连接盘之间。

优选地，所述炉体包括铰接于机构本体的第一侧板和第二侧板，所述第一侧板和第二侧板的两端均铰接有折叠片，且设置在所述第一侧板和第二侧板同侧的折叠片相互铰接，使得当所述炉体打开时呈上口大小口小的漏斗状。

优选地，所述支架包括铰接于机构本体的第一支脚和第二支脚，且第一支脚和第二支脚上设置有当支架张开时能够与经所述推进块推出的运动销相嵌合的固定孔。

优选地，还包括一木炭隔网，且所述第一侧板和/或第二侧板内壁设有至少一个通风通孔和用于支撑木炭隔网的支撑片，且所述第一侧板和第二侧板的顶部边缘设有用于支撑烧烤网的凸缘。

优选地，所述折叠后的烧烤炉为一盒状外形。

相较于现有技术，本发明的有益效果是：烧烤炉通过将炉体设置成可折叠的结构，同时将可折叠的炉体于支架分别铰接于折叠机构上，使得整个烧烤炉可以折叠在一起，结构简单，操作方便；同时可以通过设计折叠后的烧烤炉为一个盒状，节约空间，方便携带；折叠机构通过套接有弹性件的运动销与机构本体、炉体上的推进快、支架上的固定孔相互配合，使得炉体张开时，无需额外的固定锁扣装置的手动操作即可固定烧烤炉，同时收叠时也可以通过炉体的收叠而使运动销复位，方便整个烧烤炉的折叠，整个过程方便快捷，使用感受良好。

附图说明

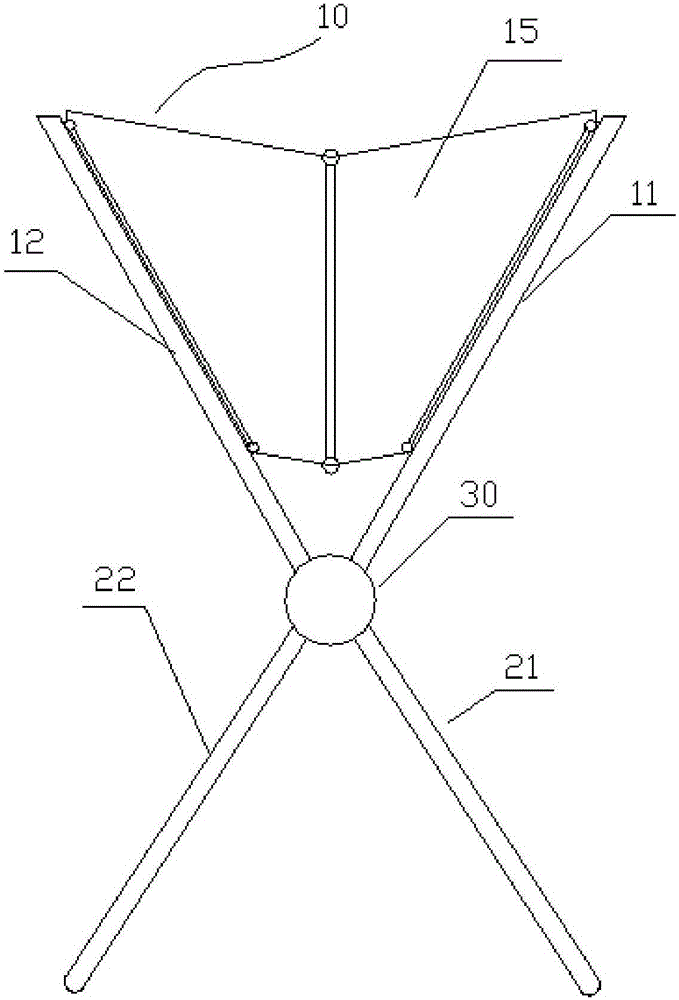

图1是本发明一种便携可折叠的烧烤炉张开时的主视图；

图2是图1中的烧烤炉展开时的俯视图；

图3是图1中的烧烤炉半折叠时的结构示意图；

图4图1中的烧烤炉完全折叠时的结构示意图；

图5是图1的烧烤炉的折叠机构的结构示意图；

图6是图5的折叠机构的拆解结构示意图；

图7是图6的折叠机构的运动销结构示意图；

图8是图1的烧烤炉的推进块的结构示意图；

图9是图6的折叠机构的第一连接盘的结构示意图；

图10是图6的折叠机构的第二连接盘的结构示意图；

图11是图6的折叠机构的第三连接盘的结构示意图。

其中：10-炉体，20-支架，30-折叠机构，40-烧烤网，11-第一侧板，12-第二侧板，13-推进块，14-推进滑道，15-折叠片，16-第一铰接孔，17-通风通孔，18-支撑片，19-凸缘，21-第一支脚，22-第二支脚，23-固定孔，24-第一限位部，25-第二铰接孔，30-折叠机构，31-运动销，32-机构本体，33-弹性件，321-第一连接面，322-第二连接面，325-第一连接盘，326-第二连接盘，327-第三连接盘，328-第四连接盘，41、411-第一贯穿孔，42、421-第二贯穿孔，43、431-第三贯穿孔，44、441-第三铰接孔，45、451-第四铰接孔，46、461、47、471、48、481-串接孔。

具体实施方式

以下结合附图对本发明一种便携可折叠的烧烤炉作进一步描述:

如图1-11所示，一种便携可折叠的烧烤炉，包括可折叠的炉体10、支架和分别设置于炉体10和支架左右两侧的一对折叠机构30，折叠机构30包括一机构本体32和贯通机构本体32内部的至少一对的套接有弹性件33的运动销31；机构本体32包括相对的第一连接面321和第二连接面322，运动销31贯穿第一连接面321和第二连接面322，且能够在弹性件33的作用下往复运动；炉体10和支架的同一侧分别通过第一连接面321和第二连接面322铰接于机构本体32，运动销31的一端延伸第一连接面321外，炉体10底部设置至少一个的推进块13，支架上设置有至少一个的固定孔23，且机构本体32上设置有当支架张开时使定位孔23对准运动销31一端的限位块，该限位块起到固定支架的张开角度的作用。该限位块也可以设置在支架上。

炉体10包括铰接于机构本体32的第一侧板11和第二侧板12，第一侧板11和第二侧板12上均设置有用于铰接的第一铰接孔16。第一侧板11和第二侧板12的两端均铰接有折叠片15，且设置在第一侧板11和第二侧板12同侧的折叠15片相互铰接，使得当所述炉体打开时呈上口大小口小的漏斗状。其中，推进块13是设置在第一侧板11和第二侧板12的底部，且第一侧板11和第二侧板12的左右两侧均设置有推进块13，随着第一侧板11或第二侧板12的转动而转动，顺带着推动各自相对应的运动销31的运动。

支架包括铰接于机构本体32的第一支脚21和第二支脚22，且第一支脚21和第二支脚22上均设置有第二铰接孔25，以及当张开时能够与经推进块13推出的运动销31相嵌合的固定孔23。

运动销31的中部设置有限制弹性件33向第一连接面321移动的第一限位部24，弹性件33设置在第一限位部24与第二连接面322之间。该弹性件33可以为一弹簧，弹簧的直径不大于第一限位部24的直径，使得第一限位部24能够抵住弹簧移动。

推进块13的边缘设置有推进滑道14，该推进滑道14为一弧面滑道，且该弧面滑道的弧面向第一连接面321一侧逐渐顺滑扩大。当炉体10张开时，推进滑道14推动运动销31向第二连接面322一侧移动。

机构本体32包括依次固定连接的第一连接盘325、第二连接盘326、第三连接盘327；在第一连接盘325上设置有用于铰接第一侧板11和第二侧板12的第三铰接孔（44、441），和用于串接固定第二连接盘和第三连接盘的串接孔（46、461）；在第二连接盘326上设置有用于串接固定第一连接盘和第三连接盘的串接孔（47、471）；在第三连接盘327上设置有用于铰接第一支脚21和第二支脚22的第四铰接孔（45、451），和用于串接固定第一连接盘和第二连接盘的串接孔（48、481）。

炉体10的第一侧板11和第二侧板12铰接于第一连接盘325的第一连接面321一侧，支架的第一支脚21和第二支脚22铰接于第三连接盘327的第二连接面322一侧，且第一连接盘325设置有可以套接运动销31的大小相同的第一贯穿孔（41、411），第二连接盘326设置有可以套接运动销31的大小相同的第二贯穿孔（42、421），第三连接盘327上设置有可以套接运动销31的大小相同的第三贯穿孔（43、431），且第一贯穿孔41的直径小于第一限位部24的直径，使得第一连接盘325可以抵接住第一限位部24，该抵接住第一限位部24的位于第一连接盘325的部位构成第三限位部；第三贯穿孔43的直径小于弹性件33的直径，使得第三连接盘可以抵接住弹性件33，该抵接弹性件33的位于第三连接盘的部位构成第二限位部；第二贯穿孔42的直径大于所述第一限位部24的直径，使得第二贯穿孔42对第一限位部24的穿行无限定作用。机构本体32还包括第四连接盘328，第四连接盘328上设置有铰接孔，第一支脚21和第二支脚22分别通过第四连接盘328的铰接孔和第三连接盘327的第四铰接孔（45、451）铰接于第四连接盘328和第三连接盘327之间铰接于第三连接盘和第四连接盘之间。支架的另一侧连接有第四连接盘328，第四连接盘328用于保护支架。

或机构本体32的结构也可以为以下结构：包括固定连接的外连接盘和内连接盘，炉体10铰接于内连接盘，支架铰接于外连接盘，所述套接有弹性件33的运动销31贯穿外连接盘和内连接盘，且外连接盘和内连接盘的两侧均设置有仅供运动销两端通过的贯穿孔。

该烧烤炉还包括一木炭隔网，且第一侧板11和/或第二侧板12内壁设有至少一个通风通孔17和用于支撑木炭隔网的支撑片18，该木炭隔网能够分离木炭跟燃烧后的炭灰，使得炭灰透过木炭隔网下沉到炉体10的底部，提高燃烧效率。第一侧板11和第二侧板12的顶部边缘设有用于支撑烧烤网的凸缘19。

烧烤炉的外形可以设计为经折叠后为一盒状外形，也可以设计成一电脑笔记本外形，美观，方便携带。

使用时，将第一支脚21和第二支脚22张开，至抵住限位块停止，张开炉体10的第一侧板11和第二侧板12，位于第一侧板11和第二侧板12底部的推进块13逐渐推动相对应的运动销31突出的一端向第二连接面321一侧移动，运动销31的另一端则逐渐套入固定孔23中，弹性件33在机构本体32内压缩，随后推进块13抵接住运动销31,维持稳定，整个烧烤炉张开过程完成；当折叠时，先收叠炉体10的第一侧板11和第二侧板12，此时推进块13脱离运动销31，运动销31上套接的弹性件33推动运动销31退回复位，此时可收叠支架，烧烤炉收叠过程完成。

本发明详细介绍了具体实施方式及其附图，但本发明不限于这些实施例及其附图，尤其不限于附图中的烧烤炉形状，附图中示出的是各种各样的形状中较为美观的烧烤炉，虽然此形状不是本发明保护要求保护的技术点，只要本领域普通技术人员根据本发明，不付出创造性劳动，对其进行修改、等同替换、改进等而得到的其他实施方式及其附图，均在本发明的保护范围内。
