一种便携式可折叠办公桌的制作方法

本实用新型涉及一种办公用品，具体是一种一种便携式可折叠办公桌。

背景技术：

现在广泛使用的办公桌绝大部分属于桌面桌腿连为一体的整体结构，搬动时无法折叠，块头大而沉重，进出房门很不方便，携带也不方便，同时，目前桌子只能够坐一个人，最多坐两个人，不能够坐多人，不大大体现桌子的价值。

技术实现要素：

本实用新型的目的在于提供一种便携式可折叠办公桌，以解决上述背景技术中提出的问题。

为解决上述技术问题，本实用新型提供了如下技术方案：

一种便携式可折叠办公桌，包括桌体和桌箱；所述桌体由桌面和桌底组成；所述桌面的底部设置有第二伸缩桌腿若干，桌面左右两侧设置有存放槽若干，桌面内设置有第一合页若干，桌面设置在桌体的顶部；所述第二伸缩桌腿内设置有第一伸缩桌腿若干，第二伸缩桌腿设置在桌体的底部，第二伸缩桌腿与桌体固定连接在一起，第二伸缩桌腿与桌体之间设置有调节支架，第二伸缩桌腿为空心结构；所述第一伸缩桌腿设置在第二伸缩桌腿的底部，第一伸缩桌腿与第二伸缩桌腿套接，第一伸缩桌腿和第二伸缩桌腿内都设置有调节螺母若干；所述调节支架8设置在第二伸缩桌腿与桌体之间，调节支架一端固定在桌体上，另一端固定在第二伸缩桌腿上；所述存放槽内设置有伸缩杆，存放槽设置在桌体的左右两侧，存放槽与桌体固定连接在一起；所述伸缩杆设置在桌体的左右两侧，伸缩杆套接在存放槽中；所述第一合页设置在桌面之间，第一合页与桌面固定连接在一起；所述桌底内设置有第二合页若干和桌底横截面，桌底设置在桌面的底部，桌底与桌体固定连接在一起；所述第二合页内设置合页轴，第二合页设置在桌底的底部，第二合页与桌底固定连接在一起；所述合页轴设置在第二合页内，合页轴与第二合页固定连接在一起；所述桌底横截面设置在桌底的底部，桌底横截面与桌底固定连接；所述桌箱内设置有拉环，桌箱通过第一合页能够让中间两桌面折叠在一起，从而构成了桌箱。

作为本实用新型进一步的方案：所述调节螺母设置在第一伸缩桌腿内，调节螺母镶嵌在第一伸缩桌腿中。

作为本实用新型再进一步的方案：所述拉环设置在桌箱上，拉环与桌体固定连接，通过拉环能够提起桌箱。

与现有技术相比，本实用新型的有益效果是：

本实用新型中能够在桌面上放置东西，调节支架能够对桌体起到稳定作用，通过调节螺母能够控制桌腿的长短，在不用到最左右两外侧桌面时，由于桌面当桌腿很矮，通过打开伸缩杆，能够提高桌子的高度，通过合页轴能够让第二合页完整，第二合页能够让左右两外侧的桌面折叠到中间桌面中，从而构成了桌箱。

附图说明

图1为一种便携式可折叠办公桌的结构示意图；

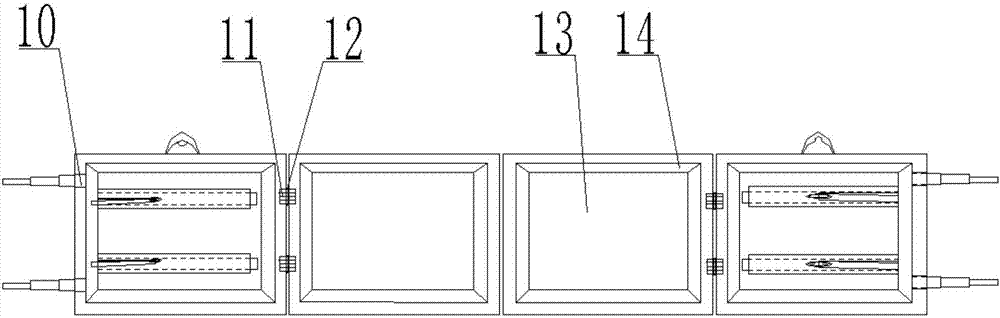

图2为一种便携式可折叠办公桌中桌底的结构示意图；

图3为一种便携式可折叠办公桌中桌箱的结构示意图。

图中：1-第一伸缩桌腿，2-第二伸缩桌腿，3-桌体，4-伸缩杆，5-桌面，6-第一合页，7- 拉环，8-调节支架，9-调节螺母，10-存放槽，11-第二合页，12-合页轴，13-桌底，14-桌底横截，15-桌箱。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，本实施例提供了一种便携式可折叠办公桌，包括桌体13和桌箱15；所述桌体3由桌面5和桌底13组成；所述桌面5的底部设置有第二伸缩桌腿2若干，桌面5左右两侧设置有存放槽10若干，桌面5内设置有第一合页6若干，桌面5设置在桌体3的顶部，能够在桌面5上放置东西；所述第二伸缩桌腿2内设置有第一伸缩桌腿1若干，第二伸缩桌腿2设置在桌体13的底部，第二伸缩桌腿2与桌体13固定连接在一起，第二伸缩桌腿2与桌体3之间设置有调节支架8，第二伸缩桌腿2为空心结构；所述第一伸缩桌腿1设置在第二伸缩桌腿2的底部，第一伸缩桌腿1与第二伸缩桌腿2套接，第一伸缩桌腿1和第二伸缩桌腿2内都设置有调节螺母9；所述调节支架8设置在第二伸缩桌腿2与桌体3之间，调节支架8一端固定在桌体3上，另一端固定在第二伸缩桌腿2上，调节支架8能够对桌体3起到稳定作用；所述调节螺母9设置在第一伸缩桌腿1内，调节螺母9镶嵌在第一伸缩桌腿1 中，通过调节螺母9能够控制桌腿的长短；所述存放槽10内设置有伸缩杆4，存放槽10设置在桌体3的左右两侧，存放槽10与桌体3固定连接在一起；所述伸缩杆4设置在桌体3的左右两侧，伸缩杆4套接在存放槽10中，在不用到最左右两外侧桌面5时，由于桌面5当桌腿很矮，通过打开伸缩杆4，能够提高桌子的高度；所述第一合页6设置在桌面5之间，第一合页6与桌面5固定连接在一起；所述桌底13内设置有第二合页11若干和桌底横截面14，桌底13设置在桌面5的底部，桌底13与桌体3固定连接在一起；所述第二合页11内设置合页轴12，第二合页11设置在桌底13的底部，第二合页11与桌底13固定连接在一起；所述合页轴12设置在第二合页11内，合页轴12与第二合页11固定连接在一起，通过合页轴12 能够让第二合页11完整，第二合页11能够让左右两外侧的桌面5折叠到中间桌面中；所述桌底横截面14设置在桌底13的底部，桌底横截面14与桌底13固定连接；所述桌箱15内设置有拉环7，桌箱15通过第一合页6能够让中间两桌面5折叠在一起，从而构成了桌箱15；所述拉环7设置在桌箱15上，拉环7与桌体3固定连接，通过拉环7能够提起桌箱15。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
