一种镶嵌玻璃用内框架条的制作方法

本实用新型涉及一种玻璃型材，尤其涉及一种镶嵌玻璃用内框架条。

背景技术：

玻璃用框架条用于围城可以镶嵌玻璃的框架，从而使得玻璃可以安装固定，然而现有的玻璃用框架条的形式由来已久，已难以产生新的美感效果，且层次感和立体感不强，其装饰性不高，而且连接不方便。

技术实现要素：

本实用新型主要解决的技术问题是提供一种镶嵌玻璃用内框架条。

为解决上述技术问题，本实用新型采用的一个技术方案是：一种镶嵌玻璃用内框架条，包括：一框架条本体，所述框架条本体包括外框部分和装饰部分，所述外框部分与所述装饰部分相连接；

所述装饰部分外表面中间对称的设有两装饰条；

所述装饰部分内开设有玻璃槽，所述玻璃槽口对称的设有两限位棱；

所述玻璃槽有一圆形内槽和两边槽组成，两所述边槽以所述圆形内槽的圆心对称分布。

在本实用新型一个较佳实施例中，所述外框部分远离与所述装饰部分的两边设有外圆弧倒角。

在本实用新型一个较佳实施例中，每边所述装饰条与所述装饰部分两端设有内圆弧倒角。

在本实用新型一个较佳实施例中，所述内圆弧倒角的半径为5mm。

在本实用新型一个较佳实施例中，所述圆形内槽的尺寸为2mm。

本实用新型的有益效果是：本实用新型一种镶嵌玻璃用内框架条，该框架条内开设有特殊结构的玻璃槽，使得安装更加的方便，而且造型美观，层次感和立体感强，装饰性高。

附图说明

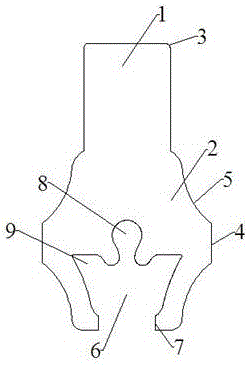

图1是本实用新型一种镶嵌玻璃用内框架条的主视图。

图2是本实用新型一种镶嵌玻璃用内框架条的左视图。

附图中各部件的标记如下：1、外框部分；2、装饰部分；3、外圆弧倒角；4、装饰条；5、内圆弧倒角；6、玻璃槽；7、限位棱；8、圆形内槽；9、边槽。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

请参阅图1和图2，本实用新型实施例包括：一种镶嵌玻璃用内框架条，包括：一框架条本体，所述框架条本体包括外框部分1和装饰部分2，所述外框部分1起到了对外层的保护。

所述外框部分1与所述装饰部分2相连接，所述外框部分1远离与所述装饰部分2的两边设有外圆弧倒角3，所述外圆弧倒角3使得边角更加圆滑，防止使用过程中的磕碰和伤人。

所述装饰部分2外表面中间对称的设有两装饰条4，每边所述装饰条4与所述装饰部分2两端设有内圆弧倒角5，本实施例中所述内圆弧倒角5的半径为5mm，所述装饰部分使得该框架条更加的美观。

所述装饰部分2内开设有玻璃槽6，所述玻璃槽6口对称的设有两限位棱7，所述限位棱7用于配合玻璃的尺寸，使得固定牢靠，本实施例中两所述限位棱7之间的距离为4mm。

所述玻璃槽6有一圆形内槽8和两边槽9组成，两所述边槽9以所述圆形内槽8的圆心对称分布，本实施例中所述圆形内槽8的尺寸为2mm，所述圆形内槽8通过螺纹杆使得内框架条与内框架条之间连接起来，替代了原来粘结的连接方式，使得安装更加的方便，容易拆卸。

与现有技术相比，本实用新型一种镶嵌玻璃用内框架条，该框架条内开设有特殊结构的玻璃槽，使得安装更加的方便，而且造型美观，层次感和立体感强，装饰性高。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
