桌面杯夹的制作方法

本实用新型属于一种日常生活用品，具体的讲是涉及一种桌面杯夹。

背景技术：

现在人们喝水一般都是用水杯盛水，然而水杯放置在桌子上或者办公桌或者写字台上，稍微不注意就会将水杯碰翻，引得水杯内的水到处流，如果严重点的就会将辛苦写下的东西给弄湿，影响人的心情，有针对该结构设置有吸盘在水杯底部，但是这种结构又显得不适用，不能普及。

技术实现要素：

鉴于存在以上问题，本实用新型提供了一种桌面杯夹，具有结构简单，可将放置水杯的设备安装在桌面边缘且不占据桌面空间的特点。

一种桌面杯夹，其特征在于：所述杯夹包括一可以夹持在桌面边缘的夹持部，在所述夹持部端面上固定连接有设置有开口的环形支撑部，环形支撑部上均匀设置有三个可以在环形支撑部上移动的调节固定部，在调节固定部端面上安装有吸盘。

优选地：在所述开口的两端端面上分别设置有磁铁及铁块。

优选地：所述调节固定部为三个螺栓，在环形支撑部上相对应的位置开设有孔并设置有与调节固定部相配合的螺纹。

优选地：所述夹持部设置成水平状倒置的U型部，位于下端的一侧上安装有可以上下移动的螺栓，在倒置的U型部上连接端连接有所述环形支撑部。

有益效果

本实用新型的有益效果是：通过设置夹持部以及可以调节固定部，可以对不同大小的水杯进行夹持，具有不占据桌面空间的特点，该结构简单，实用，具有很好的推广作用。

附图说明

图1是本实用新型杯夹结构示意图

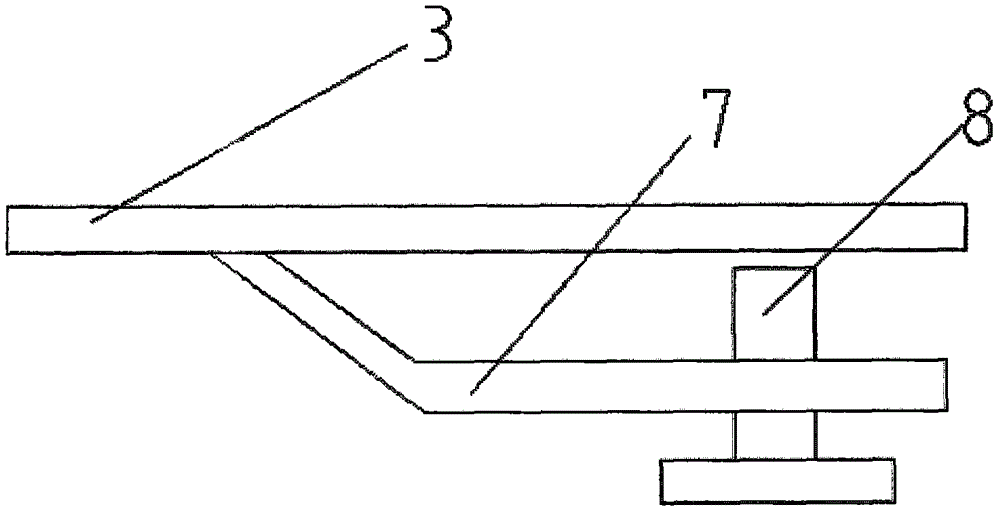

图2是夹持部的结构示意图

具体实施方式

作为本实用新型的一种实施方式，如图1、2所示，一种桌面杯夹，其特征在于：所述杯夹包括一可以夹持在桌面边缘的夹持部3，在所述夹持部端面上固定连接有设置有开口的环形支撑部6，环形支撑部上均匀设置有三个可以在环形支撑部上移动的调节固定部1，在调节固定部端面上安装有吸盘2。本结构可以通过夹持部夹持在桌面边缘，将环形支撑部露出桌面用以将水杯固定住，同时通过可以在环形支撑部上移动的的调节固定部，以及吸盘，可以很好的对水杯进行固定并具有吸附作用，可以很好的固定水杯，该结构真正具有不占据桌面空间的优点。

本实施例中：在所述开口的两端端面上分别设置有磁铁4及铁块5。通过设置磁铁及铁块，可以将开口部连接在一起，具有更好的固定作用。当然这里的环形支撑部通过具有韧性的材料制成。

本实施例中：所述调节固定部为三个螺栓，在环形支撑部上相对应的位置开设有孔并设置有与调节固定部相配合的螺纹。通过设置螺纹以及螺栓进行配合，具有调节方便，且结构简单的特点。

本实施例中：所述夹持部设置成水平状倒置的U型部，位于下端7的一侧上安装有可以上下移动的螺栓8，在倒置的U型部上连接端连接有所述环形支撑部。

通过该结构可以在不同厚度的桌面边缘进行固定，也方便取下该装置。
