一种合页式毛巾烘干架的制作方法

本实用新型属于日常生活用品技术领域，具体属于一种用于对毛巾、衣物烘干的设备。

背景技术：

烘干架作为卫浴用品的配套产品已经普及到了千家万户，目前，烘干架均采用的是单一的水供暖方式或电供暖方式，固定安装在墙体上，受到区域及场地的限制，无法移动或旋转，使用不方便。随着人们生活水平的提高，固定安装的烘干架已不能再满足人们在使时的需求，人们希望能有款式多样的烘干架。

技术实现要素：

本实用新型的目的是针对上面所述缺陷，提供一种可旋转的合页式毛巾烘干架。

本实用新型的目的是通过以下技术方案予以实现的。

一种合页式毛巾烘干架，其特征在于：由上横管、下横管、左烘干架、右烘干架、旋转密封接头和集束式管状加热元件构成，所述左烘干架上下两端通过旋转密封接头分别与上横管和下横管的左侧连接，所述右烘干架上下两端通过旋转密封接头分别与上横管和下横管的右侧连接，所述上横管左右两侧固定安装有堵头，所述下横管左侧固定安装有堵头，右侧安装集束式管状加热元件；所述上横管、下横管、左烘干架、右烘干架内装有导热液或水。

所述左烘干架与右烘干架上的横管相互穿插位于上横管与下横管之间。

所述旋转密封接头由转接头轴套、旋转轴芯、专用轴承、轴承垫套、轴承卡簧、螺纹压盖及密封圈构成，将所述专用轴承紧配装入旋转轴芯上并用轴承卡簧将专用轴承固定限位，先后将轴承垫套、密封圈装在旋转轴芯上；将装配后的旋转轴芯装入转接头轴套内，并用螺纹压盖压紧。

所述旋转密封接头外安装有装饰卡套。

所述上横管、下横管、左烘干架、右烘干架表面覆有电镀层或喷涂层。

所述上横管和下横管的后侧两端分别安装有安装挂件。

使用时，将旋转密封接头分别安装在上横管和下横管的螺纹接头上，利用内六角扳手将其拧紧固定；连接固定后的旋转密封接头中的转接头轴套与左烘干架、右烘干架上的螺纹堵座螺纹旋紧配合，再利用“哈夫”式装饰卡套将外露的旋转密封接头保护。最后，将烘干架通过安装挂件安装在墙体上即可。

本实用新型的有益效果是：本实用新型结构简单、外形美观、密封性能好，左、右烘干架通过旋转密封接头可随意翻转0⁰-180⁰，使用方便，具有更好的实用性及装饰性能。本实用新型通过螺纹压盖和轴承垫套压紧专用轴承外圈的两侧来限制专用轴承在转接头轴套内的轴向位置，从而间接限制旋转轴芯的位置；作用在旋转轴芯上的径向力可通过轴承传递给转接头轴套，避免因密封圈变形而导致密封圈失效。采用集束式管状加热元件，低温辐射热，节能低耗，两小时内即可烘干湿毛巾，浴巾和衣物，不会因为潮湿而滋生大量的霉菌、细菌、螨虫等有害菌，还可袪除浴室内的潮气和霉味，臭味，对人体健康有利。

附图说明

图1为本实用新型正视结构示意图。

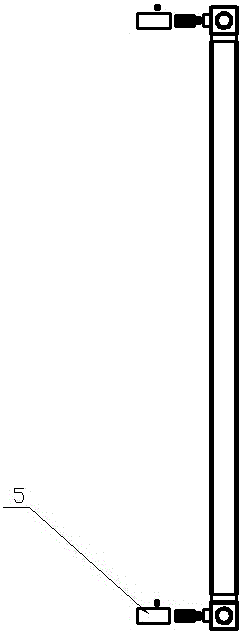

图2为本实用新型图1的左视结构示意图。

图3为本实用新型图1的A部分解结构示意图。

图4为本实用新型旋转45⁰时的立体结构示意图。

图5为本实用新型旋转90⁰时的立体结构示意图。

图6为本实用新型旋转180⁰时的立体结构示意图。

图中，1左烘干架，2上横管，3旋转密封接头，4右烘干架，5安装挂件，6下横管，7集束式管状加热元件，a螺纹接头，b装饰卡套，c螺纹压盖，d旋转轴芯，e专用轴承，f轴承垫套，g轴承卡簧，h密封圈，i转接头轴套，j螺纹堵座。

具体实施方式

下面结合附图，对本实用新型做进一步描述。

一种合页式毛巾烘干架，由上横管2、下横管6、左烘干架1、右烘干架4、旋转密封接头3和集束式管状加热元件7构成，所述左烘干架1上下两端通过旋转密封接头3分别与上横管2和下横管6的左侧连接，所述右烘干架4上下两端通过旋转密封接头3分别与上横管2和下横管6的右侧连接，所述上横管2左右两侧固定安装有堵头，所述下横管6左侧固定安装有堵头，右侧安装集束式管状加热元件7；所述上横管2、下横管6、左烘干架1、右烘干架4内装有导热液或水。

所述左烘干架1与右烘干架4上的横管相互穿插位于上横管2与下横管6之间。

所述旋转密封接头3由转接头轴套i、旋转轴芯d、专用轴承e、轴承垫套f、轴承卡簧g、螺纹压盖c及密封圈h构成，将所述专用轴承e紧配装入旋转轴芯d上并用轴承卡簧g将专用轴承e固定限位，先后将轴承垫套f、密封圈h装在旋转轴芯d上；将装配后的旋转轴芯d装入转接头轴套i内，并用螺纹压盖c压紧。

所述旋转密封接头3外安装有装饰卡套b。

所述上横管2、下横管6、左烘干架1、右烘干架4表面覆有电镀层或喷涂层。

所述上横管2和下横管6的后侧两端分别安装有安装挂件5。

使用时，将旋转密封接头3分别安装在上横管2和下横管6的螺纹接头a上，利用内六角扳手将其拧紧固定；连接固定后的旋转密封接头3中的转接头轴套i与左烘干架1、右烘干架4上的螺纹堵座j螺纹旋紧配合，再利用“哈夫”式装饰卡套b将外露的旋转密封接头3保护。最后，将烘干架通过安装挂件5安装在墙体上即可。

本实用新型不局限于上述实施方式，任何人应得知本实用新型的启示下做出与本实用新型相近的技术方案，均落入本实用新型的保护范围之内。
