一种指环水壶夹的制作方法

本实用新型涉及水壶夹技术领域，具体为一种指环水壶夹。

背景技术：

在外出游玩时，经常会很多人一起；在有多人的情况下会组件一个团队，主要是为了彼此之间的工作更加有条理，做事的效率更高，不至于出现错误；比如，会选出一人作为队长，在一次的旅行当中，所有人都要听从这个队长的安排，以便于大家玩的开心，并且安全；在队长安排具体工作当中，会有人专门为大家端茶递水，这个工作相当于后勤部，该工作人员会经常为大家送水；由于人数较多，在送水的过程中经常要来回几次才能给所有人送到水；相当麻烦，而且对体力的消耗巨大，不利于接下来的游玩。

技术实现要素：

本实用新型的目的在于提供一种指环水壶夹，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种指环水壶夹，包括第一水壶夹套、第二水壶夹套、第一弹性钢片、第二弹性钢片、转动销、第一转动环、第二转动环、连接杆和指环；所述第一水壶夹套的内侧开设有第一凹槽，在所述第一凹槽内固定设置有第一弹性钢片；所述第一转动环与第一水壶夹套的一端侧面固定连接；所述第二水壶夹套的内侧开设有第二凹槽，在第二凹槽内固定设置有第二弹性钢片；所述第二转动环与第二水壶夹套的一端侧面固定连接；所述第一转动环和第二转动环均设置有两个，且交替套设在转动销上；所述转动销与第一转动环、第二转动环转动连接，在转动销的上下两端均固定有挡片；所述连接杆的两端分别与转动销的侧壁、指环的外侧面固定连接。

进一步，所述第一水壶夹套和第二水壶夹套的内侧面固定设置有防滑垫。

进一步，所述第一水壶夹套、第二水壶夹套、第一弹性钢片和第二弹性钢片均为半圆形结构。

进一步，所述指环为圆环状。

与现有技术相比，本实用新型的有益效果是：能够减轻在一个游玩团队中担任后勤人员的劳动强度，使后勤服务更加迅速，效率更高；一次能够端多壶水，满足较多人喝水的问题；该指环水壶夹结构简单，实用性强，易于推广使用。

附图说明

图1为本实用新型的整体结构示意图；

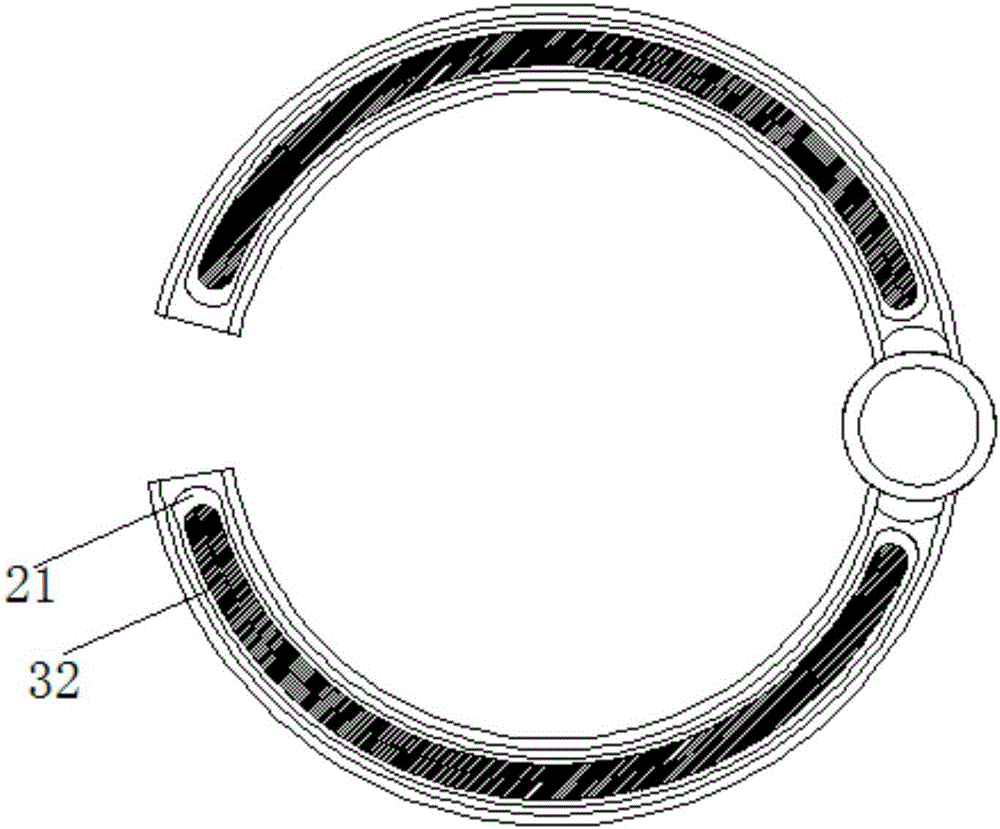

图2为本实用新型的整体剖视图；

图3为多个指环水壶连接结构示意图；

图中：1-第一水壶夹套、11-一凹槽、2-第二水壶夹套、21-第二凹槽、31-第一弹性钢片、32-第二弹性钢片、4-转动销、41-挡片、51-第一转动环、52-第二转动环、6-连接杆、7-指环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供的一种实施例：一种指环水壶夹，包括第一水壶夹套1、第二水壶夹套2、第一弹性钢片31、第二弹性钢片32、转动销4、第一转动环51、第二转动环52、连接杆6和指环7；所述第一水壶夹套1的内侧开设有第一凹槽11，在所述第一凹槽11内固定设置有第一弹性钢片31；所述第一转动环51与第一水壶夹套1的一端侧面固定连接；所述第二水壶夹套2的内侧开设有第二凹槽21，在第二凹槽21内固定设置有第二弹性钢片32；所述第二转动环52与第二水壶夹套2的一端侧面固定连接；所述第一转动环51和第二转动环52均设置有两个，且交替套设在转动销4上；所述转动销4与第一转动环51、第二转动环52转动连接，在转动销4的上下两端均固定有挡片41；所述连接杆6的两端分别与转动销4的侧壁、指环7的外侧面固定连接。

作为本实用新型的优化技术方案：所述第一水壶夹套1和第二水壶夹套2的内侧面固定设置有防滑垫。

作为本实用新型的优化技术方案：所述第一水壶夹套1、第二水壶夹套2、第一弹性钢片31和第二弹性钢片32均为半圆形结构。

作为本实用新型的优化技术方案：所述指环7为圆环状。

具体使用方式：本实用新型在使用过程中，用手将第一水壶夹套1和第二水壶夹套2用力向外掰开，掰到第一弹性钢片31和第二弹性钢片32失去弹力的位置，此时第一水壶夹套1和第二水壶夹套2相对张开，再将水壶放入第一水壶夹套1和第二水壶夹套2内侧，在有力将第一弹性钢片31和第二弹性钢片32掰回；因为此时中间夹一个水壶，所以第一弹性钢片31和第二弹性钢片32无法回复到弹力消失的位置，此时的第一弹性钢片31和第二弹性钢片32仍然具有弹力，通过该弹力将水壶夹紧；该装置一次可以连接多个，满足一次能够夹较多的水壶。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
