食物料理机的降噪装置和食物料理机的制作方法

本实用新型涉及生活电器技术领域，更具体而言，涉及一种食物料理机的降噪装置和一种食物料理机。

背景技术：

目前，豆浆机、榨汁机等食物料理机都具有噪声大的缺陷，该问题已成为制约各生活电器公司发展的瓶颈。

食物料理机的噪声传递途径主要是通过杯体往外辐射和杯口间隙两种方式传播，而现有的噪声消除方法虽然对杯体本身进行隔音改进，但总的来说对食物料理机的降噪处理仍旧不完善。

因此，如何有效降低食物料理机工作时的噪声，成为目前亟待解决的问题。

技术实现要素：

本实用新型正是基于上述问题，提出了一种新的技术方案，可以有效降低食物料理机工作时的噪声。

本实用新型的一个目的在于，提出一种食物料理机的降噪装置，可以有效降低食物料理机工作时的噪声。

本实用新型的另一个目的在于，提出一种食物料理机，具有上述食物料理机的降噪装置。

为实现上述目的，本实用新型第一方面实施例提供了一种食物料理机的降噪装置，包括：声学传感器，设置在所述杯体上或者机头组件上，用于采集所述刀片组件的工作噪声信号；扬声器，设置在所述杯体的杯口位置处；控制器，设置在所述机头组件上，连接所述声学传感器和所述扬声器，所述控制器用于接收所述声学传感器采集的所述工作噪声信号，并控制所述扬声器发出与所述工作噪声信号的波形相反的声音信号。

根据本实用新型的实施例的食物料理机的降噪装置，在食物料理机的杯体内部增设了声学传感器，使声学传感器可以在食物料理机使用刀片组件打碎食物时检测到噪声信号，并发送至控制器，控制器根据声学传感器检测到的噪声信号，再控制扬声器发出与该噪声信号的波形相反的声信号，从而将噪声抵消，大大减小了食物料理机搅拌打碎食物时的噪音，实现了主动降噪控制，提升了用户体验。

其中，食物料理机可以包括食材粉碎机、豆浆机、榨汁机、咖啡机、原汁机、打蛋器、打肉馅机，也可以是根据需要除此之外的其他具有搅拌、打碎功能的料理机。

另外，根据本实用新型上述实施例提供的食物料理机的降噪装置还具有如下附加技术特征：

根据本实用新型的一个实施例，在上述技术方案中，优选地，所述杯体上设置有手柄，所述声学传感器设置在所述手柄的底部。

根据本实用新型的实施例的食物料理机降噪装置，食物料理机的杯体主体一般较薄，没有内置空间，故可以将声学传感器设置在杯体的手柄的底部，充分利用了手柄内的空间，也避免声学传感器因暴露在食物料理机外部而已损坏。

其中，可以单独设置一个声学传感器，以实现低成本，而为了保证声学传感器的正常工作，适应单个声学传感器发生故障等情况，也可以设置多个声学传感器，提升降噪装置的工作有效性。

根据本实用新型的一个实施例，在上述任一技术方案中，优选地，所述声学传感器与所述食物料理机的刀片组件位于同一水平面。

根据本实用新型的实施例的食物料理机降噪装置，食物料理机发出噪声的主要声源为食物料理机的刀片组件，刀片组件在进行搅拌、粉碎等工作时会产生较大的噪声，因此，可以将声学传感器设置在刀片组件的同一水平面上，该位置距离刀片组件很近，能够检测到最大的噪声，从而保证噪声检测的准确性，以便进一步准确得出反向噪声，最终有效消除噪声。

根据本实用新型的一个实施例，在上述任一技术方案中，优选地，所述扬声器设置在所述食物料理机的手柄靠近所述杯体的杯口一端。

根据本实用新型的实施例的食物料理机降噪装置，可以将扬声器设置在手柄的与食物料理机的杯口相邻的一端，充分利用了手柄内的空间，也避免声学传感器因暴露在食物料理机外部而已损坏。

其中，食物料理机的杯口处为噪声从杯体内向外传播的主要部位，该位置处的噪声较大，因此，在杯口相邻位置处设置扬声器可以有效消除噪声。

根据本实用新型的一个实施例，在上述任一技术方案中，优选地，所述食物料理机的降噪装置还包括设置在所述机头组件和杯体上的耦合器，用于在所述机头组件封盖所述杯体时导通所述控制器与所述声学传感器和所述扬声器。

根据本实用新型的实施例的食物料理机降噪装置，杯体与机头组件压合时，对耦合器施压使其导通，而耦合器连接着控制器与声学传感器和扬声器之间，也就是说，当为食物料理机的杯体盖上机头组件时，耦合器使得降噪装置的电路导通，这样，降噪装置就可以实时检测食物料理机是否发出工作噪声，并在检测到工作噪声时控制扬声器发出反向声信号进行消音处理，减小了食物料理机搅拌打碎食物时的噪音，实现了主动降噪控制。

根据本实用新型的一个实施例，在上述任一技术方案中，优选地，所述扬声器设置在所述机头组件靠近所述杯体的杯口的一端。

根据本实用新型的实施例的食物料理机降噪装置，食物料理机的杯体主体一般较薄，没有内置空间，故可以将扬声器设置在机头组件的与食物料理机的杯口相邻的一端，充分利用了机头组件内的空间，也避免声学传感器因暴露在食物料理机外部而已损坏。其中，食物料理机的杯口处为噪声从杯体内向外传播的主要部位，该位置处的噪声较大，因此，在杯口相邻位置处设置扬声器可以有效消除噪声。

根据本实用新型的一个实施例，在上述任一技术方案中，优选地，所述杯体包括：内胆和外壳，设置在所述杯体内，所述内胆的侧壁包括位于内侧的第一金属板、位于外侧的第二金属板，以及位于第一金属板和第二金属板之间的阻尼层。

根据本实用新型的实施例的食物料理机降噪装置，通过设置由三层结构组成的内胆侧壁，可以借助多层侧壁，有效消除食物料理机工作过程中产生的噪声。

根据本实用新型的一个实施例，在上述任一技术方案中，优选地，所述阻尼层为喷涂在所述内胆的第一金属板外表面上的阻尼涂层。

根据本实用新型的实施例的食物料理机降噪装置，阻尼层喷涂在第一金属板外表面上外侧壁上，相对于喷涂在第二金属板的内表面，喷涂工艺更为简单。

根据本实用新型的一个实施例，所述阻尼层的厚度范围为大于或等于1mm且小于或等于2mm。

根据本实用新型的实施例的食物料理机降噪装置，阻尼层的厚度范围可以是大于或等于1mm且小于或等于2mm，将阻尼层的厚度限制在该范围内，既可以保证有效的隔音效果，也避免因阻尼层过厚而造成杯体结构臃肿。当然，阻尼层的厚度范围还可以是根据需要除此之外的其他范围。

本实用新型第二方面实施例提供了一种食物料理机，包括上述任一项所述的食物料理机降噪装置。根据本实用新型的实施例的食物料理机，具有本实用新型第一方面任一实施例提供的食物料理机降噪装置，因此该食物料理机具有上述任一实施例提供的食物料理机降噪装置的全部有益效果。

本实用新型的附加方面和优点将在下面的描述部分中给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

图1示出了根据本实用新型的一个实施例的食物料理机及其食物料理机降噪装置的示意图；

图2示出了根据本实用新型的一个实施例的食物料理机的机头组件与机身的装配示意图；

图3示出了根据本实用新型的另一个实施例的食物料理机降噪装置的示意图；

图4是图3中的食物料理机的降噪装置的工作原理图；

图5示出了根据本实用新型的一个实施例的食物料理机的内胆的示意图；

图6示出了图5中的内胆的局部放大图。

其中，图1至图6中附图标记与部件名称之间的对应关系为：

1食物料理机，11食物料理机的降噪装置，111声学传感器，112控制器，113扬声器，114耦合器，12外壳，121手柄，122杯口，123内胆，1221第一金属板，1222第二金属板，1223阻尼层，13机头组件，131刀片组件。

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和具体实施方式对本实用新型进行进一步的详细描述。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用其他不同于在此描述的方式来实施，因此，本实用新型的保护范围并不受下面公开的具体实施例的限制。

下面参照图1至图6描述根据本实用新型的一个实施例提供的食物料理机降噪装置及食物料理机。

图1示出了根据本实用新型的一个实施例的食物料理机及其食物料理机降噪装置的示意图。

如图1所示，食物料理机降噪装置11包括：声学传感器111，设置在杯体上或者杯体组件13上，用于采集刀片组件131的工作噪声信号；扬声器113，设置在杯体的杯口122位置处；控制器112，设置在杯体组件13上，连接声学传感器111和扬声器113，控制器112用于接收声学传感器111采集的工作噪声信号，并控制扬声器113发出与工作噪声信号的波形相反的声音信号。

在食物料理机的杯体内部增设了声学传感器111，使声学传感器111可以在食物料理机使用刀片组件131打碎食物时检测到噪声信号，并发送至控制器112，控制器112根据声学传感器111检测到的噪声信号，再控制扬声器113发出与该噪声信号的波形相反的声信号，从而将噪声抵消，大大减小了食物料理机搅拌打碎食物时的噪音，实现了主动降噪控制，提升了用户体验。

其中，食物料理机可以包括食材粉碎机、豆浆机、榨汁机、咖啡机、原汁机、打蛋器、打肉馅机，也可以是根据需要除此之外的其他具有搅拌、打碎功能的料理机。

另外，根据本实用新型上述实施例提供的食物料理机的降噪装置11还具有如下附加技术特征：

根据本实用新型的一个实施例，在上述技术方案中，优选地，杯体上设置有手柄121，声学传感器111设置在手柄121的底部。

食物料理机的杯体一般较薄，没有内置空间，故可以将声学传感器111设置在杯体的手柄121的底部，充分利用了手柄121内的空间，也避免声学传感器111因暴露在食物料理机外部而已损坏。

其中，可以单独设置一个声学传感器111，以实现低成本，而为了保证声学传感器111的正常工作，适应单个声学传感器111发生故障等情况，也可以设置多个声学传感器111，提升降噪装置的工作有效性。

根据本实用新型的一个实施例，在上述任一技术方案中，优选地，声学传感器111与食物料理机的刀片组件131位于同一水平面。

食物料理机发出噪声的主要声源为食物料理机的刀片组件131，刀片组件131在进行搅拌、粉碎等工作时会产生较大的噪声，因此，可以将声学传感器111设置在刀片组件131的同一水平面上，该位置距离刀片组件131很近，能够检测到最大的噪声，从而保证噪声检测的准确性，以便进一步准确得出反向噪声，最终有效消除噪声。

根据本实用新型的一个实施例，在上述任一技术方案中，优选地，扬声器113设置在食物料理机的手柄121靠近杯体的杯口122一端。

将扬声器113设置在手柄121的与食物料理机的杯口122相邻的一端，充分利用了手柄121内的空间，也避免声学传感器111因暴露在食物料理机外部而已损坏。

其中，食物料理机的杯口122处为噪声从杯体内向外传播的主要部位，该位置处的噪声较大，因此，在杯口122相邻位置处设置扬声器113可以有效消除噪声。

根据本实用新型的一个实施例，在上述任一技术方案中，优选地，食物料理机的降噪装置11还包括设置在机头组件13和杯体上的耦合器114，用于在机头组件13封盖杯体时导通控制器112与声学传感器111和扬声器113。

杯体与机头组件13压合时，对耦合器114施压使其导通，而耦合器114连接着控制器112与声学传感器111和扬声器113之间，也就是说，当为食物料理机的杯体盖上机头组件13时，耦合器114使得降噪装置的电路导通，这样，降噪装置就可以实时检测食物料理机是否发出工作噪声，并在检测到工作噪声时控制扬声器113发出反向声信号进行消音处理，减小了食物料理机搅拌打碎食物时的噪音，实现了主动降噪控制。

根据本实用新型的一个实施例，在上述任一技术方案中，优选地，扬声器113设置在机头组件13靠近杯体的杯口122的一端。

食物料理机的杯体一般较薄，没有内置空间，故可以将扬声器113设置在机头组件13的与食物料理机的杯口122相邻的一端，充分利用了机头组件13内的空间，也避免声学传感器111因暴露在食物料理机外部而已损坏。其中，食物料理机的杯口122处为噪声从杯体内向外传播的主要部位，该位置处的噪声较大，因此，在杯口122相邻位置处设置扬声器113可以有效消除噪声。

根据本实用新型的一个实施例，在上述任一技术方案中，优选地，食物料理机的降噪装置11还包括：内胆123和外壳12，设置在杯体内，内胆123的侧壁包括位于内侧的第一金属板1221、位于外侧的第二金属板1222以及位于第一金属板1221和第二金属板1222之间的阻尼层1223。

通过设置具有三层结构的内胆123侧壁，能有效消除食物料理机工作过程中产生的噪声。

根据本实用新型的一个实施例，在上述任一技术方案中，优选地，阻尼层1223为喷涂在第一金属板1221外侧壁上的阻尼涂层。

阻尼层1223喷涂在第一金属板1221的外侧壁上，相对于喷涂在第二金属板1222的内表面来说，喷涂工艺更为简单。

根据本实用新型的一个实施例，阻尼层1223的厚度范围为大于或等于1mm且小于或等于2mm。

其中，阻尼层1223的厚度范围可以是大于或等于1mm且小于或等于2mm，将阻尼层1223的厚度限制在该范围内，既可以保证有效的隔音效果，也避免因阻尼层1223过厚而造成杯体结构臃肿。当然，阻尼层1223的厚度范围还可以是根据需要除此之外的其他范围。

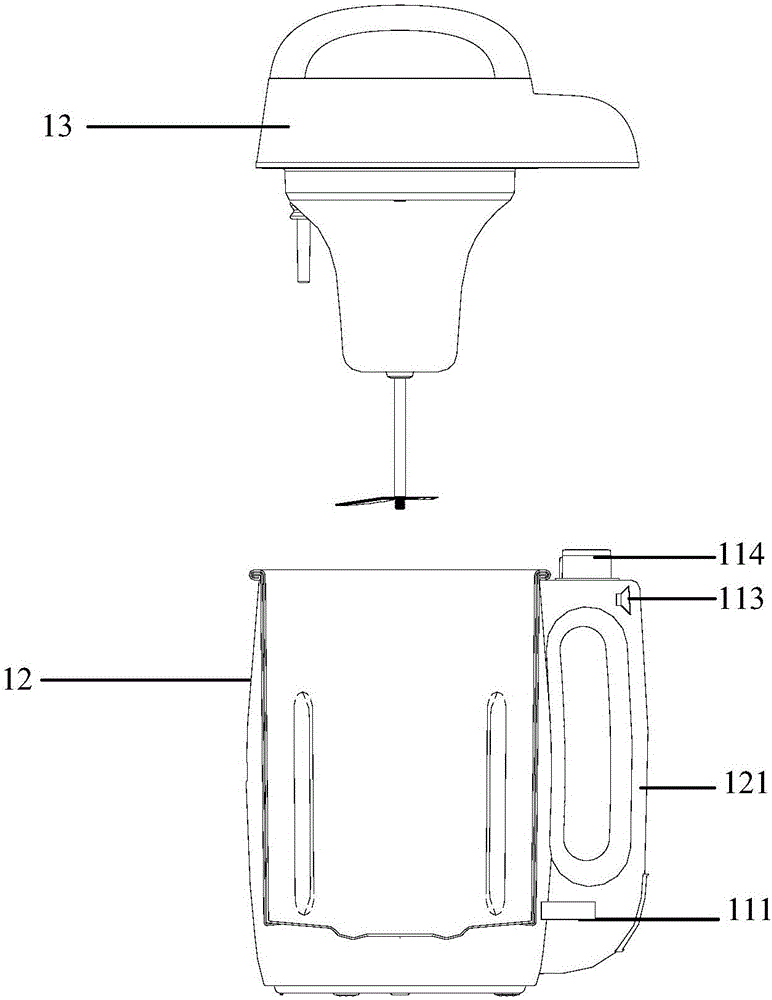

图2示出了根据本实用新型的一个实施例的食物料理机的机头组件与机身的装配示意图。

如图2所示，机头组件13与机身可以组装在一起，其中，食物料理机1的耦合器114设置在杯体与机头组件13的连接处，位于杯体上，当然，耦合器114也可以位于机头组件13上在图中未示出，耦合器114主要用于在杯体与机头组件13压合时导通控制器112与声学传感器111和扬声器113之间的连接。

具体来说，杯体与杯体组件13压合时，对耦合器114施压使其导通，而耦合器114连接着控制器(图2中未示出)与声学传感器111和扬声器113之间，也就是说，当为食物料理机的杯体盖上机头组件13时，耦合器114使得降噪装置的电路导通，这样，降噪装置就可以实时检测食物料理机是否发出工作噪声，并在检测到工作噪声时控制扬声器113发出反向声信号进行消音处理，减小了食物料理机搅拌打碎食物时的噪音，实现了主动降噪控制。

图3示出了根据本实用新型的另一个实施例的食物料理机降噪装置的示意图。

如图3所示，食物料理机降噪装置11主要包括三个部分：声学传感器111、控制器112(即降噪电路模块)和扬声器113，其中，声学传感器111设置在食物料理机的杯体的内部，用于采集食物料理机的工作噪声信号；控制器112连接至声学传感器111，用于接收来自声学传感器111的工作噪声信号，并控制扬声器113发出与工作噪声信号的波形相反的声信号；扬声器113连接至控制器112，设置在食物料理机的杯口122位置处，用于发出与工作噪声信号的波形相反的声信号。

在食物料理机的杯体内部增设了声学传感器111，使声学传感器111可以在食物料理机使用刀片组件131打碎食物时检测到噪声信号，并发送至控制器112，控制器112根据声学传感器111检测到的噪声信号，再控制扬声器113发出与该噪声信号的波形相反的声信号，从而将噪声抵消，大大减小了食物料理机搅拌打碎食物时的噪音，实现了主动降噪控制，提升了用户体验。

另外，在食物料理机降噪装置11中，声学传感器111与降噪电路模块之间或扬声器113与降噪电路模块之间设置有耦合器114，当为食物料理机的杯体盖上机头组件13时，耦合器114使得降噪装置的电路导通，这样，降噪装置就可以实时检测食物料理机是否发出工作噪声，并在检测到工作噪声时控制扬声器113发出反向声信号进行消音处理，减小了食物料理机搅拌打碎食物时的噪音，实现了主动降噪控制。

图4是图3中的食物料理机的降噪装置的工作原理图。

在食物料理机的杯体内部增设了声学传感器111，声学传感器111可以在食物料理机使用刀片组件131打碎食物时检测到噪声信号，并发送至控制器112，控制器112根据声学传感器111检测到的噪声信号的波形，确定与该波形相反的叠加波形，再控制扬声器113发出该叠加波形的叠加声信号，这样，噪声信号与波形相反的叠加声信号相叠加，即可实现噪声抵消，大大减小了食物料理机搅拌打碎食物时的噪音，实现了主动降噪控制，提升了用户体验。

图5示出了根据本实用新型的一个实施例的食物料理机的内胆的示意图。

如图5所示，杯体包括内胆123和外壳12(图5中未示出)，内胆123设置在外壳12内，内胆123的侧壁包括位于内侧的第一金属板、位于外侧的第二金属板以及位于第一金属板和第二金属板之间的阻尼层，借助这三层结构，有效消除食物料理机工作过程中产生的噪声。

其中，阻尼层的厚度范围可以是大于或等于1mm且小于或等于2mm，将阻尼层的厚度限制在该范围内，既可以保证有效的隔音效果，也避免因阻尼层过厚而造成杯体结构臃肿。当然，阻尼层的厚度范围还可以是根据需要除此之外的其他范围。

图6示出了图5中的内胆的局部放大图。

如图6所示，内胆123的内外两层杯壁第一金属板1221和第二金属板1222的材质均为不锈钢或者铝合金，第一金属板1221和第二金属板1222之间填充有阻尼层1223，阻尼层1223为可缓冲弹性结构，具有缓冲和隔音作用，从而可以起到降噪的辅助作用。

根据本实用新型的一个实施例，阻尼层1223的厚度范围为大于或等于1mm且小于或等于2mm。

阻尼层1223的厚度范围可以是大于或等于1mm且小于或等于2mm，将阻尼层1223的厚度限制在该范围内，既可以保证有效的隔音效果，也避免因阻尼层1223过厚而造成杯体结构臃肿。当然，阻尼层1223的厚度范围还可以是根据需要除此之外的其他范围。

在本说明书的描述中，术语“连接”、“设置”等均应做广义理解，例如，

“连接”可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本说明书的描述中，术语“一个实施例”、“另一个实施例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或实例。而且，描述的具体特征、结构、材料或特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
