一种料理机刀组的简易固定结构的制作方法

本实用新型涉及料理机，尤其是一种料理机刀组的简易固定结构。

背景技术：

现有料理机通常将刀具设置在刀座内，而刀座则穿接在搅拌杯底部并通过螺母固定，使刀具的刀轴能够密封延伸出搅拌杯底部并与主机内的电机卡接，这种固定方式相对较为复杂、成本高，装配也不便。

技术实现要素：

为了克服现有技术的不足，本实用新型提供一种料理机刀组的简易固定结构。

本实用新型解决其技术问题所采用的技术方案是：

一种料理机刀组的简易固定结构，包括搅拌杯以及设置在所述搅拌杯内的刀具，所述搅拌杯包括杯筒以及密封固定在所述杯筒底部的金属加热盘；所述金属加热盘底部内凹形成固定孔，所述固定孔内紧装有套筒；所述套筒内自上往下设有油封以及轴承；所述刀具的刀轴穿过所述油封和轴承伸至所述搅拌杯外，其末端固定有联轴器与电机转轴卡接。

本实用新型的有益效果是：通过利用金属加热盘的材质特性，使金属加热盘内凹形成能够安装固定刀具的固定孔，设有油封及轴承的套筒直接紧装在固定孔内,装配更为简便；同时增大加热盘的加热面积，提高加热效率。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

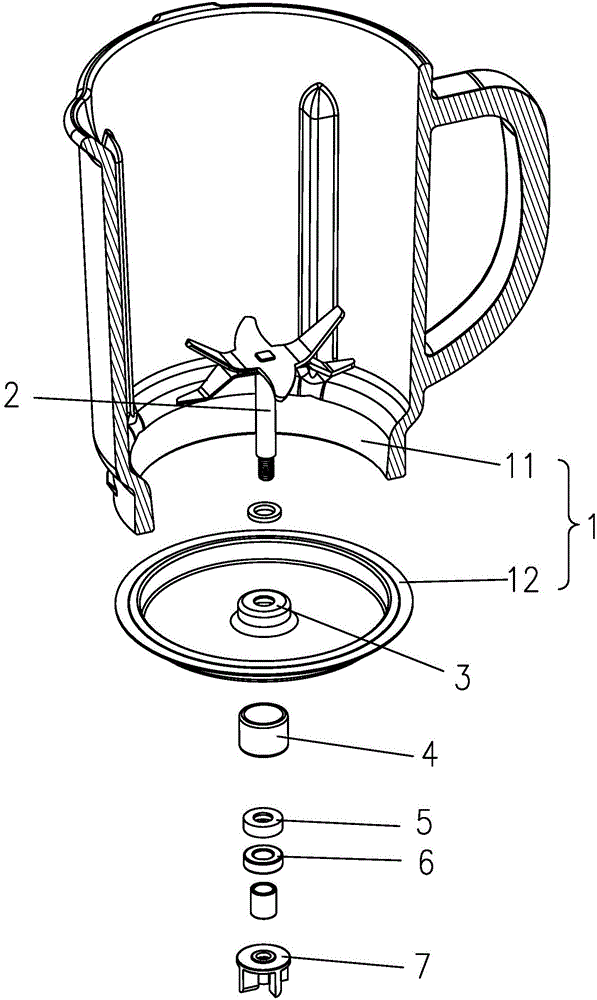

图1为本实用新型的结构示意图；

图2为本实用新型的剖视图。

具体实施方式

参照图1、图2，一种料理机刀组的简易固定结构，包括搅拌杯1以及设置在所述搅拌杯1内的刀具2，所述搅拌杯1包括杯筒11以及密封固定在所述杯筒11底部的金属加热盘12。

利用所述金属加热盘12的材质特性，其底部能够通过一体冲压内凹形成安装固定刀具2的固定孔3，制成工艺简单、成本低；且增大了加热盘的加热面积，提高加热效率。

所述固定孔3设有套筒4，套筒4与固定孔3之间为过盈配合，使套筒4能够紧压固定在固定孔3内，无需另外的紧固件如螺母等，成本得以降低，安装更为简便。

为了保证刀具装配的同轴度，油封5以及轴承6自上往下设在所述套筒4内，其中油封5起到密封隔离的作用。

所述刀具2的刀轴穿过所述油封5和轴承6伸至所述搅拌杯1外，一方面实现了刀具2与搅拌杯1之间的密封，另一方面通过轴承6降低刀具自转的摩擦阻力，同时保证刀具转动的同轴度。

刀具2的刀轴末端固定有联轴器7，通过联轴器7与电机转轴的连接，实现了搅拌杯1与主机的自由分离，便于搅拌杯1的拆卸清洗。
