一种快拆装的料理机杯的制作方法

本发明涉及一种料理机，尤其是一种料理机的杯体。

背景技术：

目前现有技术，一种快拆装的料理机杯，包括杯体、杯底座和发热盘，杯体的底部有外螺纹接口；杯底座的上部有内螺纹接口、内螺纹接口的下部有支撑台，杯底座的下部有与机座的顶板连接的连接位；支撑台支撑发热盘，外螺纹接口和内螺纹接口螺合，杯体与发热盘液密封。存在问题：用手转动杯体，使杯体与杯底座拆卸或装配时，使用很大的扭力，才确保杯体与发热盘液密封，拆卸或装配不方便。

技术实现要素：

本发明的目的是：提供一种快拆装的料理机杯，它具有快速装配或拆卸的目的。

本发明是这样实现的：一种快拆装的料理机杯，包括杯体、杯底座和发热盘，杯体的底部有外螺纹接口；杯底座的上部有内螺纹接口、内螺纹接口的下部有支撑台，杯底座的下部有与机座的顶板连接的连接位；支撑台支撑发热盘，外螺纹接口和内螺纹接口螺合，杯体与发热盘液密封；其特殊之处在于：还包括驱动装置和传动机构，

驱动装置驱动传动机构，传动机构驱动杯底座转动。

所述的一种快拆装的料理机杯，其特殊之处在于：所述驱动装置包括上开口的外套筒和具有上下开口的内套筒，外套筒的底板有贯通孔，内套筒设置在外套筒的底板上，内套筒下端位于贯通孔内；内套筒的上部有驱动齿；

所述传动机构包括顶圆环形座板、座体、齿轮组和设置在杯底座上的从动齿，座体包括底圆环座板和圆弧形壁板；齿轮组分为第一、第二齿轮组

第一齿轮组分别包括大齿轮、设置大齿轮上表面上的小齿轮和轴体；第二齿轮组包括大齿轮和轴体

所述杯底座内设置有导向筒；

顶圆环形座板与发热盘固定连接，座体的圆弧形壁板与顶圆环形座板固定连接，第一、第二齿轮组的轴体与顶圆环形座板和底圆环座板转动配合；驱动装置的外套筒上部与导向筒转动配合，内套筒上的驱动齿与第一齿轮组的大齿轮啮合；第一齿轮组的小齿轮与第二齿轮组的大齿轮啮合，第二齿轮组的大齿轮与杯座座的从动齿啮合。

所述的一种快拆装的料理机杯，其特殊之处在于：所述驱动装置包括电机、驱动轴和主动齿轮；

所述传动机构包括顶圆环形座板、座体、齿轮组和设置在杯底座上的从动齿，座体包括底圆环座板和圆弧形壁板；齿轮组分为第一、第二齿轮组

第一齿轮组分别包括大齿轮、设置大齿轮上表面上的小齿轮和轴体；第二齿轮组包括大齿轮和轴体

所述杯底座有一径向内侧开口的容置腔，容置腔的底板有转轴孔，

顶圆环形座板与发热盘固定连接，座体的圆弧形壁板与顶圆环形座板固定连接，第一、第二齿轮组的轴体与顶圆环形座板和底圆环座板转动配合；驱动轴与转轴孔枢接，主动齿轮与驱动轴固定连接，电机设置在所述机座内，电机的轴穿过机座的顶板伸出，电机的轴与驱动轴可拆卸连接；

主动齿轮与第一齿轮组的大齿轮啮合；第一齿轮组的小齿轮与第二齿轮组的大齿轮啮合，第二齿轮组的大齿轮与杯座的从动齿啮合。

所述的一种快拆装的料理机杯，其特殊之处在于：所述驱动装置包括电机和主动齿轮；

所述传动机构包括座体、齿轮组和设置在杯底座上的从动齿，座体包括顶圆环座板和圆弧形壁板；齿轮组分为第一、第二齿轮组

第一齿轮组分别包括大齿轮、设置大齿轮上表面上的小齿轮和轴体；第二齿轮组包括大齿轮和轴体；

座体的圆弧形壁板与所述机座的顶板固定连接，第一、第二齿轮组的轴体与顶圆环形座板和机座的顶板枢接配合；电机的轴与机座的顶板枢接，主动齿轮与电机的轴固定连接，电机设置在所述机座内；

主动齿轮与第一齿轮组的大齿轮啮合；第一齿轮组的小齿轮与第二齿轮组的大齿轮啮合，第二齿轮组的大齿轮与杯座的从动齿啮合。

本发明一种快拆装的料理机杯，由于采用这样的结构，只需很小的扭力就可以实现杯体和杯底座装配或拆卸，使用方便。

附图说明

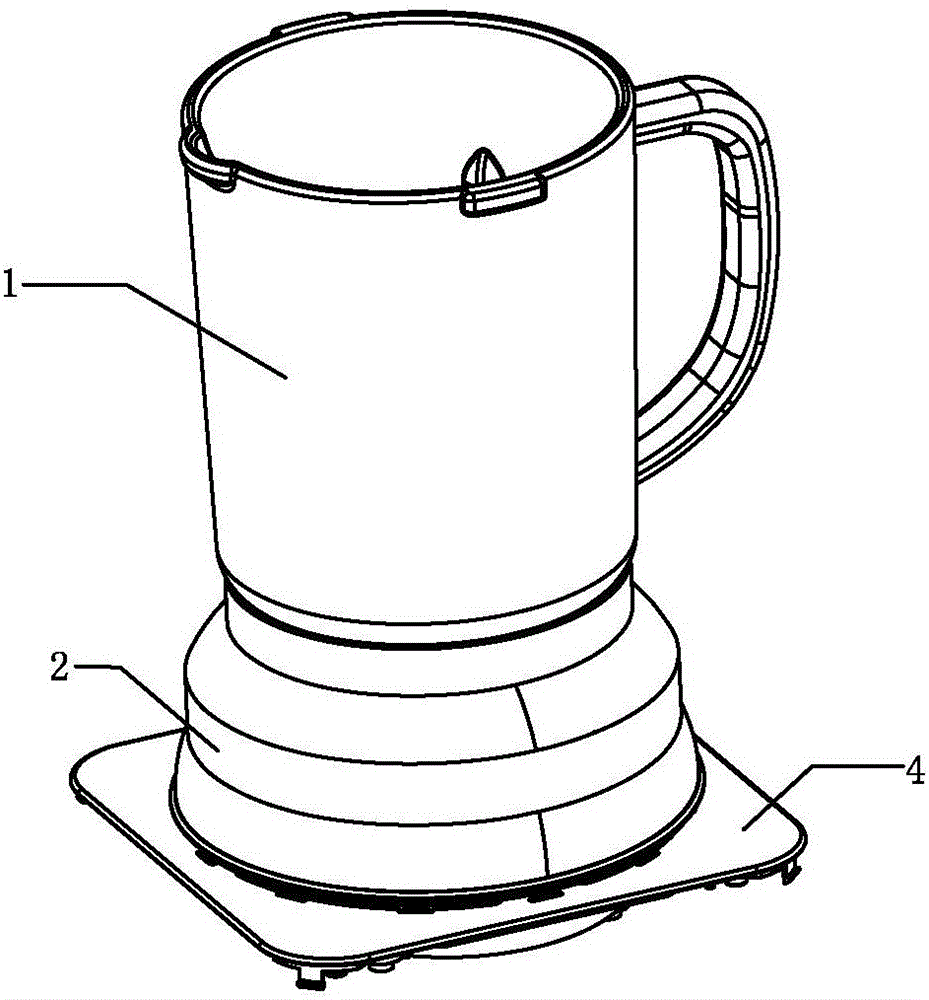

图1是本发明的立体图。

图2是本发明的剖视图。

图3是本发明立体分解图之一。

图4是本发明立体分解图之二。

图5是本发明杯底座的立体剖视图。

图6是本发明第二种实施方式的剖视图。

图7是本发明第二种实施方式的立体分解图之一。

图8是本发明第二种实施方式的立体分解图之二。

具体实施方式

下面结合附图对本发明作进一步描述。

实施例1

如图1、图2、图2所示，一种快拆装的料理机杯，包括杯体1、杯底座2和发热盘3，杯体1的底部有外螺纹接口1A；杯底座2的上部有内螺纹接口2A、内螺纹接口的下部有支撑台2B，杯底座2的下部有与机座4的顶板连接的连接位；支撑台2B支撑发热盘3，外螺纹接口1A和内螺纹接口2A螺合，杯体1与发热盘3液密封；刀组件4固定在发热盘3。

还包括驱动装置和传动机构，

驱动装置5驱动传动机构6，传动机构6驱动杯底座2转动。

所述驱动装置5包括上开口的外套筒51和具有上下开口的内套筒52，外套筒51的底板有贯通孔，内套筒52设置在外套筒51的底板上，内套筒下端位于贯通孔内；内套筒52的上部有驱动齿53；

所述传动机构6包括顶圆环形座板61、座体62、齿轮组和设置在杯底座2的从动齿63，座体62包括底圆环座板621和圆弧形壁板622；齿轮组分为第一、第二齿轮组64、65

第一齿轮组64分别包括大齿轮641、设置大齿轮上表面上的小齿轮642和轴体643；第二齿轮组65包括大齿轮651和轴体652

所述杯底座2内设置有导向筒2C；

顶圆环形座板61与发热盘3固定连接，座体62的圆弧形壁板622与顶圆环形座板61固定连接，第一、第二齿轮组64、65的轴体与顶圆环形座板61和底圆环座板621转动配合；驱动装置5的外套筒51上部与导向筒1C转动配合，通过密封圈7液密封；内套筒52上的驱动齿53与第一齿轮组64的大齿轮641啮合；第一齿轮组64的小齿轮642与第二齿轮组65的大齿轮651啮合，第二齿轮组65的大齿轮与杯座座2的从动齿63啮合。

实施例2

如所述驱动装置5包括电机54、驱动轴55和主动齿轮56；

所述杯底座2有一径向内侧开口的容置腔2D，容置腔2D的底板有转轴孔，

驱动轴55与转轴孔枢接，主动齿轮56与驱动轴55固定连接，电机54设置在所述机座4内，电机54的轴穿过机座4的顶板伸出，电机54的轴与驱动轴55可拆卸连接；

主动齿轮56与第一齿轮组64的大齿轮641啮合；第一齿轮组64的小齿轮642与第二齿轮组65的大齿轮651啮合，第二齿轮组的大齿轮651与杯座2的从动齿63啮合。

以上所述的仅是本发明的优先实施方式。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明原理的情况下，还可以作出若干改进和变型，这也视为本发明的保护范围。
