电极组件和食物料理机的制作方法

本实用新型涉及一种电极组件和食物料理机。

背景技术：

诸如豆浆机的食物料理机正广泛受到家庭用户的欢迎。一般而言，这类食物料理机都具有食物粉碎、加热等功能，可以实现食材的自动烹饪，从而给用户的生活带来便利。例如，豆浆机可以完成直接从原料到可食用豆浆的整个加工过程。

在采用经过浸泡过的湿豆进行加工时，通常豆子表面都带了水，所以，很多湿豆在一起由于水的作用，使之互相接触连通，并且放入金属内桶中就与金属桶壁连接，当水位探针接触时，探针与湿豆与金属桶壁进行的导通，使探针误判。

技术实现要素：

针对现有技术的上述问题，本实用新型提出了一种新型的电极组件。该电极组件针对湿豆模式的上述问题而进行针对性设计，其电极可以有效驱开湿豆，防止误检测。

根据本实用新型的一个方面，提供了一种电极组件，适用于食物料理机，该食物料理机主要包括上盖组件和杯体组件，该电极组件包括：

本体，该本体的一端安装于该上盖组件；

第一电极，设置于该本体内，

其中，该第一电极由第一外壳包覆，且该第一外壳的远离该上盖组件的末端具有切口。

较佳地，在上述的电极组件中，该第一外壳的该末端具有十字凸部，该十字凸部的四个凸刃之间形成该切口。

较佳地，在上述的电极组件中，进一步包括：

第二电极，设置于该本体内，该第二电极与该第一电极彼此独立。

较佳地，在上述的电极组件中，该第二电极由第二外壳包覆，且该第二电极的远离该上盖组件的末端从该第二外壳延伸出。

较佳地，在上述的电极组件中，该第一电极的长度大于该第二电极的长度。

较佳地，在上述的电极组件中，该第一外壳和该第二外壳一体成型。

较佳地，在上述的电极组件中，该本体的该一端设置有水平凸部，该上盖组件的下盖上开设有电极开口，该第一外壳和该第二外壳从该电极开口向下伸出且该水平凸部抵压在该电极开口周围的下盖上表面上，以将该电极组件固定于该上盖组件。

较佳地，在上述的电极组件中，该第一电极是水位检测电极，且该第二电极是防溢电极。

此外，根据本实用新型的另一方面，提供了一种食物料理机，包括上盖组件、杯体组件以及如以上所讨论的电极组件，该上盖组件适于盖合于该杯体组件上，该电极组件的一端安装于该上盖组件，且另一端在该杯体组件的内部向下延伸。

较佳地，在上述的食物料理机中，该上盖组件包括设置于该上盖组件内的电机，该电机的输出轴的输出端安装有粉碎部件，该第一电极的末端高于该粉碎部件。

应当理解，本实用新型以上的一般性描述和以下的详细描述都是示例性和说明性的，并且旨在为如权利要求所述的本实用新型提供进一步的解释。

附图说明

包括附图是为提供对本实用新型进一步的理解，它们被收录并构成本申请的一部分，附图示出了本实用新型的实施例，并与本说明书一起起到解释本实用新型原理的作用。附图中：

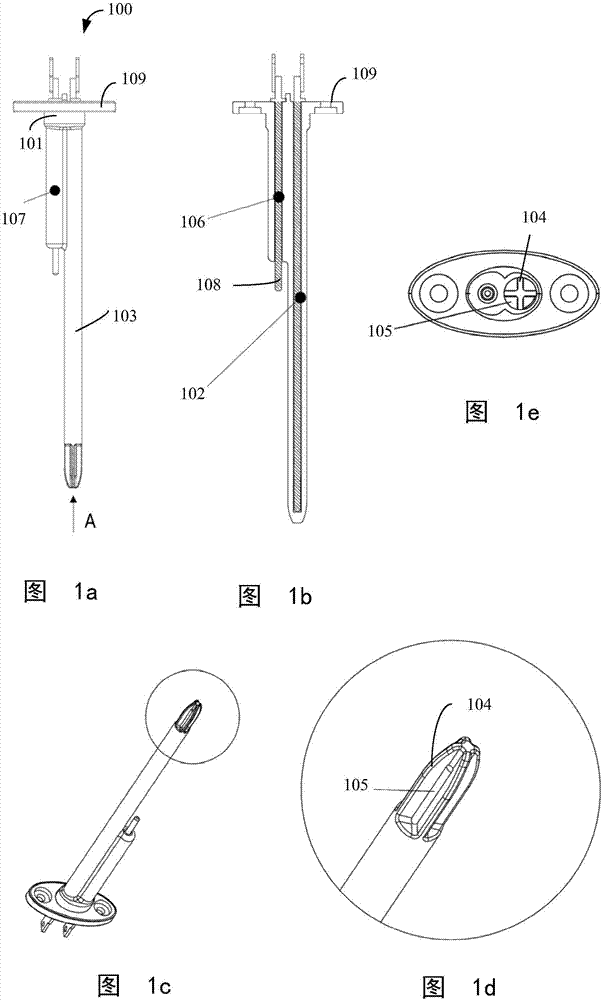

图1a示出了根据本实用新型的电极组件的一个实施例的示意图。

图1b示出了图1a所示的电极组件的剖视图。

图1c示出了图1a所示的电极组件的立体图。

图1d示出了图1c所示的电极组件的局部放大图。

图1e示出了图1a所示的电极组件的底视图。

图2示出了根据本实用新型的食物料理机的一个实施例的剖视图。

图3示出了根据本实用新型的食物料理机的工作状态的示意图。

具体实施方式

现在将详细参考附图描述本实用新型的实施例。现在将详细参考本实用新型的优选实施例，其示例在附图中示出。在任何可能的情况下，在所有附图中将使用相同的标记来表示相同或相似的部分。此外，尽管本实用新型中所使用的术语是从公知公用的术语中选择的，但是本实用新型说明书中所提及的一些术语可能是申请人按他或她的判断来选择的，其详细含义在本文的描述的相关部分中说明。此外，要求不仅仅通过所使用的实际术语，而是还要通过每个术语所蕴含的意义来理解本实用新型。

本实用新型的电极组件100适用于包括上盖组件和杯体组件的食物料理机。首先参考图1a至图1e，该电极组件100主要包括：本体101和第一电极102。如以下将进一步讨论的，该本体101的一端安装于该上盖组件。第一电极102设置于该本体101内。

特别是，该第一电极102由第一外壳103包覆，且该第一外壳103的远离该上盖组件的末端具有切口。例如，在图1c至图1e所示的实施例中，该第一外壳103的末端具有十字凸部104，该十字凸部104的四个凸刃之间形成该切口105。

较佳地，电极组件100还可以包括设置于该本体101内的第二电极106。该第二电极106与该第一电极102彼此独立。此外，该第二电极106可以由第二外壳107包覆，且该第二电极106的远离该上盖组件的末端108从该第二外壳107延伸出，如图1b所示。其中，该第一外壳103和该第二外壳107优选是一体成型的，如图1b所示。

作为优选实施例，该第一电极102是水位检测电极，且该第二电极106是防溢电极。因此，该第一电极102的长度大于该第二电极106的长度。

转到图2，图2示出了根据本实用新型的食物料理机的一个实施例的剖视图。食物料理机200主要包括上盖组件201、杯体组件202以及如以上所讨论的电极组件100。该上盖组件201适于盖合于该杯体组件202上。该电极组件101的一端安装于该上盖组件201，且另一端在该杯体组件202的内部向下延伸。

特别是，如图2所示，该上盖组件201的下盖203上开设有电极开口204此外，该本体101的上述一端设置有水平凸部109。该第一外壳103和该第二外壳107从该电极开口204向下伸出且该水平凸部109抵压在该电极开口204周围的下盖203的上表面上，以将该电极组件100固定于该上盖组件201。

此外，该上盖组件201包括设置于该上盖组件201内的电机205，该电机205的输出轴的输出端安装有粉碎部件206，该第一电极102的末端高于该粉碎部件206。

杯体组件202包括外桶207和套在该外桶207内的内桶208。该内桶208的上沿和该外桶207的上沿相接。且，该内桶208内设置有滤网209。粉碎部件206位于滤网209的上方。此外，外桶207的底壁或侧壁外还设置有加热部件210。

转到图3，图3示出了根据本实用新型的食物料理机的工作状态的示意图。如图3所示，当食物料理机200的滤网209的上方置入湿豆时，第一外壳103的末端的十字凸部104可能会伸入湿豆中。但，由于该十字凸部104的四个凸刃之间形成有切口105，因此第一电极102可以有效避开接触湿豆，而是与水进行接触，从而防止误检测发生。即，十字凸部104的四个凸刃可以分开且隔开湿豆。

本领域技术人员可显见，可对本实用新型的上述示例性实施例进行各种修改和变型而不偏离本实用新型的精神和范围。因此，旨在使本实用新型覆盖落在所附权利要求书及其等效技术方案范围内的对本实用新型的修改和变型。
