一种防烫伤手柄的制作方法

本实用新型属于锅用手柄结构设计技术领域，具体设计一种防烫伤手柄。

背景技术：

锅具在日常生活中普遍的使用，按功能分压力锅、煎锅、炒锅、汤锅、蒸锅、奶锅、电饭锅多功能锅等；按材质分不锈钢锅、铁锅、铝锅、砂锅、铜锅、搪瓷锅、不粘锅、复合材质锅等；按手柄个数分单耳锅和双耳锅；按锅底形状分平底锅和圆底锅等。

日常生活中人们常用的锅具为金属锅具，金属锅具在使用时，高温蒸汽会将锅盖顶起，由于手柄在蒸汽的喷射范围内，手柄经常会受热，温度较高，在用户端锅时经常会出现烫伤等问题。而且，锅具在长时间使用后锅具反复受热会使手柄变得松动、老化、因此，在端锅时万一滑落，后果不堪设想，严重影响人们的安全。

而且，虽然目前一些用户在使用时，经常会想到用抹布或毛巾来包裹手柄，以防烫伤，当时该方式相对麻烦，而且，毛巾抹布的隔热效果差，仍旧会烫伤手，存在较大的安全隐患。

因此，鉴于以上问题，有必要提出一种新型的锅具手柄，可实现手柄的可脱卸，在使用时将手柄取下，防止手柄受热，在起锅时将手柄安装上，防止用户烫伤，安全有效，且使用方便，有效提高用户的使用舒适度。

技术实现要素：

有鉴于此，本实用新型提供了一种防烫伤手柄，可实现手柄的可脱卸，在使用时将手柄取下，防止手柄受热，在起锅时将手柄安装上，防止用户烫伤，安全有效，且使用方便，有效提高用户的使用舒适度。

根据本实用新型的目的提出的一种防烫伤手柄，应用于锅具上，所述手柄包括手柄本体、设置于手柄本体一端的连接部以及设置于锅具上的连接件，所述连接部与所述连接件可拆卸连接；

所述连接件上设置有锁孔，所述连接部前端呈S型结构，所述连接部插入所述锁孔内固定。

优选的，所述手柄上还设置有驱动连接部脱开的脱扣机构。

优选的，所述脱扣机构包括按钮开关，与所述按钮开关固定连接的驱动件，所述驱动件通过一弹簧弹性支撑于手柄内部，所述驱动件前端连接所述连接部，向后拉动按钮开关，弹簧收缩，驱动件带动连接部向后移动与连接件脱开。

优选的，所述手柄设置于锅具一侧，为长柄结构。

优选的，所述手柄本体外表面为曲面结构。

本实用新型公开了一种防烫伤手柄，手柄包括手柄本体、设置于手柄本体一端的连接部以及设置于锅具上的连接件，连接部与连接件可拆卸连接；连接件上设置有锁孔，连接部前端呈S型结构，在安装时，连接部插入锁孔内固定，取下时，向后拉动按钮开关，弹簧收缩，驱动件带动连接部向后移动与连接件脱开。操作方便，防止用户烫伤，安全有效，且使用方便，有效提高用户的使用舒适度。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

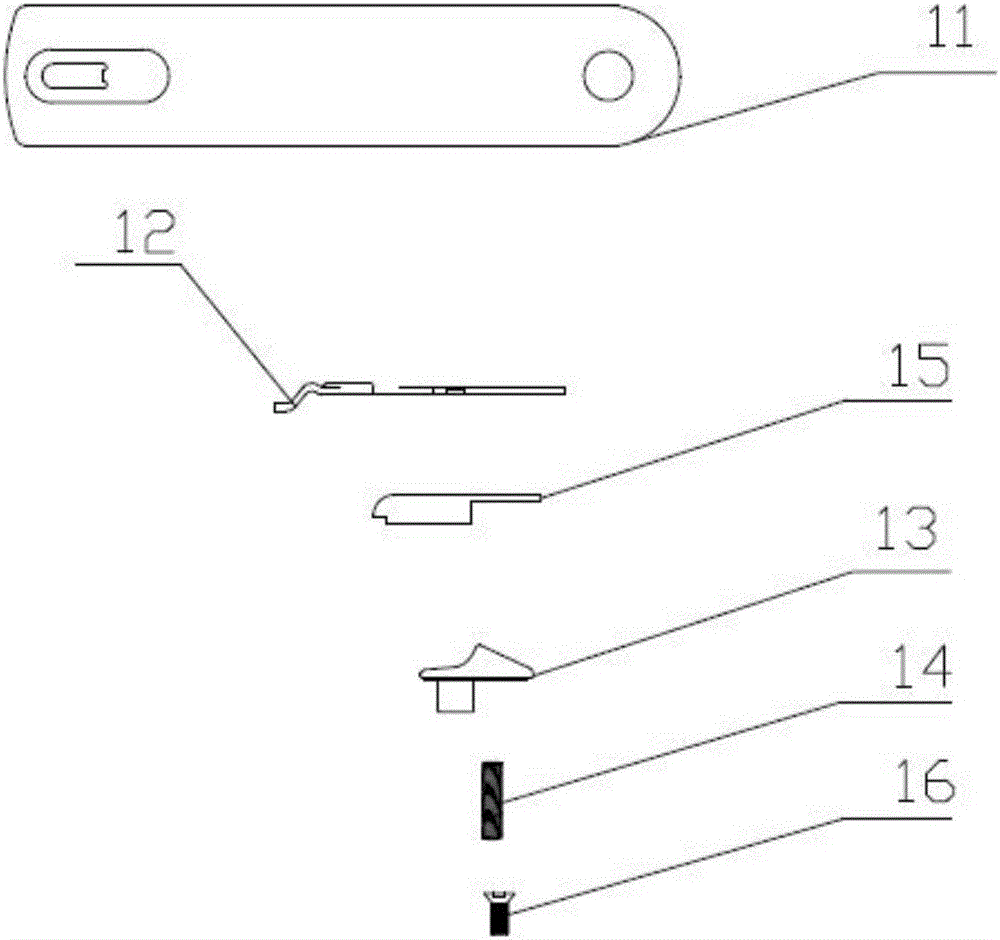

图1为本实用新型公开的防烫伤手柄的爆炸图。

图2为手柄与锅具连接示意图。

图中的数字或字母所代表的相应部件的名称：

1、手柄 2、锅具 21、连接件 22、锁孔

11、手柄本体 12、连接部 13、按钮开关 14、弹簧 15、驱动件 16、固定螺丝

具体实施方式

日常生活中人们常用的锅具为金属锅具，金属锅具在使用时，高温蒸汽会将锅盖顶起，由于手柄在蒸汽的喷射范围内，手柄经常会受热，温度较高，在用户端锅时经常会出现烫伤等问题。而且，锅具在长时间使用后锅具反复受热会使手柄变得松动、老化、因此，在端锅时万一滑落，后果不堪设想，严重影响人们的安全，存在较大的安全隐患。

本实用新型针对现有技术的不足，提供了一种防烫伤手柄，可实现手柄的可脱卸，在使用时将手柄取下，防止手柄受热，在起锅时将手柄安装上，防止用户烫伤，安全有效，且使用方便，有效提高用户的使用舒适度。

下面将通过具体实施方式对本实用新型的技术方案进行清楚、完整地描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请一并参见图1与图2，如图所示，一种防烫伤手柄，应用于锅具2上，手柄1包括手柄本体11、设置于手柄本体11一端的连接部12以及设置于锅具上的连接件21，连接部12与连接件21可拆卸连接。方便取下装上。

连接件21上设置有锁孔22，连接部12前端呈S型结构，连接部插入锁孔内固定。通过将连接部设置成弯曲状，便于连接部插入锁孔后与连接件匹配且固定。

手柄1上还设置有驱动连接部脱开的脱扣机构。脱扣机构包括按钮开关13，与按钮开关13固定连接的驱动件15，驱动件15通过一弹簧14弹性支撑于手柄内部，驱动件15前端连接连接部12，向后拉动按钮开关13，弹簧收缩，驱动件带动连接部向后移动与连接件脱开。

手柄设置于锅具一侧，为长柄结构。本结构同样适用于两侧手柄的锅具。

手柄本体外表面为曲面结构，符合人体曲线，便于握取。

本实用新型公开了一种防烫伤手柄，手柄包括手柄本体、设置于手柄本体一端的连接部以及设置于锅具上的连接件，连接部与连接件可拆卸连接；连接件上设置有锁孔，连接部前端呈S型结构，在安装时，连接部插入锁孔内固定，取下时，向后拉动按钮开关，弹簧收缩，驱动件带动连接部向后移动与连接件脱开。操作方便，防止用户烫伤，安全有效，且使用方便，有效提高用户的使用舒适度。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
