鞋柜的制作方法

本实用新型涉及收纳家具领域，具体而言，涉及一种鞋柜。

背景技术：

目前很多住房在进入屋内时需要将鞋脱去，为保持室内的整洁卫生，鞋子往往会放置在鞋柜内。

目前大多鞋柜都是简单的柜体上加若干个隔板，只能起到简单的收纳作用。而鞋子又是一种很脏的物品，鞋上会沾有各种秽物，鞋内是一个相对较为密闭的空间，非常有利于细菌的滋生，还伴随着异味。因此用于放置鞋子的鞋柜就成了一个细菌的温室，异味的集聚点。放入其中的鞋子的细菌还会交叉滋生，非常不利于人们的脚部清洁，鞋柜的异味也不利于室内空气的清新。尤其是一些共用的拖鞋在被使用时还会对脚部造成真菌类感染，也就是传染脚气。

因此为解决现有鞋柜的细菌多、异味大的问题，有必要提供一种具有杀菌消毒、清除异味的清洁型鞋柜。

技术实现要素：

有鉴于此，本实用新型的目的是为了克服现有技术中的不足，提供一种对鞋进行杀菌消毒、清除异味的鞋柜，其很大程度上的减少了鞋子需要清洗的频率，避免了经常需要洗鞋的麻烦。

为解决上述问题，本实用新型提供的解决方案如下：一种鞋柜，包括柜体和柜门，所述柜体上设有至少一个隔板，所述隔板将所述柜体分隔成至少一个格子，

所述鞋柜还包括鼓风机、控制器、空气净化组件、第一风道和第二风道，所述第二风道设于所述柜门上，所述第一风道设于所述柜门对面的所述柜体上；

所述鼓风机设于所述第一风道上，所述控制器设于所述柜体内，所述控制器上设有所述电机控制模块，所述电机控制模块控制所述鼓风机的运转；

每个所述格子上设有风道口，每个所述风道口与第一风道相通，与每个所述格子相对的所述柜门上设有开口，每个所述开口与所述第二风道相通，所述第一风道和所述第二风道相通，所述空气净化组件设于所述第一风道、所述风道口、所述开口和所述第二风道组成的风流回路上。

进一步，所述空气净化组件包括过滤装置，所述过滤装置设于所述第二风道上。

进一步，所述空气净化组件还包括负离子发生器，所述负离子发生器设于所述第一风道上。

进一步，所述控制器上设有负离子发生器控制模块，所述负离子发生器控制模块控制所述负离子发生器的开启和关闭。

进一步，所述空气净化组件包括紫外线灯，每一所述风道口上设有所述紫外线灯。

进一步，所述控制器上设有紫外线灯控制模块，所述紫外线灯控制模块控制所述紫外线灯的开启和关闭。

进一步，所述鼓风机设于所述柜体内的顶部，所述风道口自上而下的开口面积逐渐增大。

进一步，所述第一风道上设有第一风口，所述第二风道上设有第二风口，所述第一风口和所述第二风口可以开启和关闭，所述第一风口和所述第二风口开启时，所述鞋柜内外空气相通。

进一步，所述第一风口设于所述柜体的顶部，所述第二风口设于所述柜门的底部。

进一步，所述控制器上设有无线网络通信模块。

本实用新型与现有技术相比，其显著优点是：本实用新型的鞋柜采用鼓风机带动鞋柜内的气体流动，通过加设气流通道流通于放置鞋子的格子中，从而对鞋柜内的气体进行循环。同时在通道上设有两个风口，通过风口的开闭形成鞋柜内空气的内外循环。并在通道和格子之间的气流回路上设置了空气净化组件，对鞋柜内的气体进行杀菌、净化和清除异味，是一种可以对鞋子杀菌、除味的清洁型鞋柜。

为使本实用新型的上述目的、特征和优点能更明显和易懂，下文特举较佳实施例，并配合所附附图，做详细说明如下。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1示出了本实用新型实施例所提供的一种鞋柜的内循环第一结构示意图；

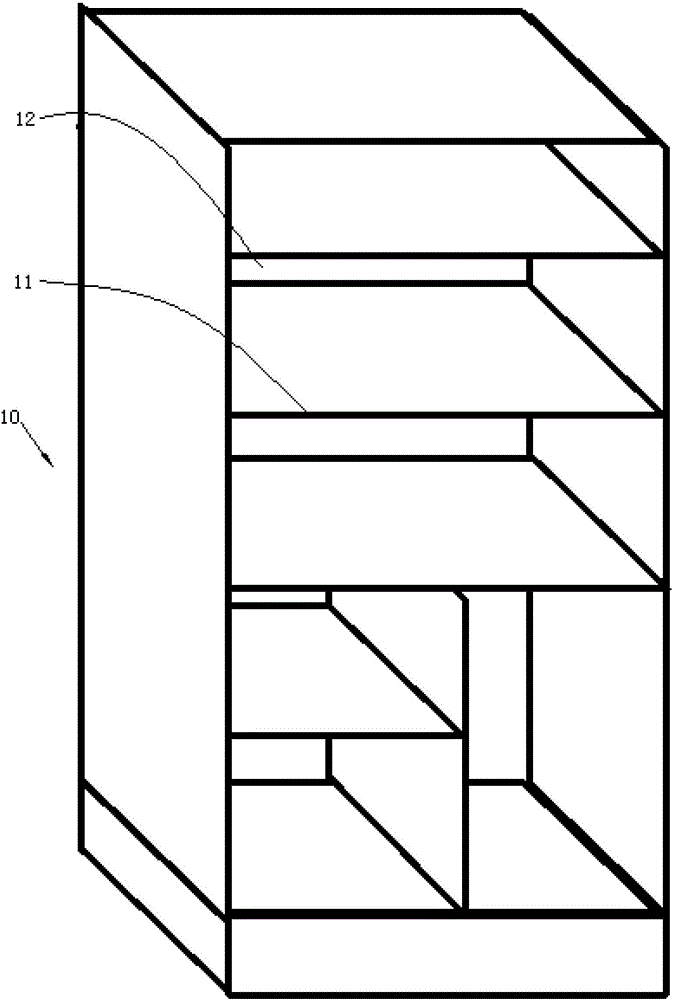

图2示出了本实用新型实施例所提供的一种鞋柜的柜体结构示意图；

图3示出了本实用新型实施例所提供的一种鞋柜的外循环第一结构示意图；

图4示出了本实用新型实施例所提供的一种鞋柜的内循环第二结构示意图；

图5示出了本实用新型实施例所提供的一种鞋柜的外循环第二结构示意图；

图6示出了本实用新型实施例所提供的一种鞋柜的风道口结构示意图；

图7示出了本实用新型实施例所提供的一种鞋柜的控制器的模块图。

主要元件符号说明：

100-鞋柜；10-柜体；11-隔板；12-格子；13-风道口；131-第一风道口；132-第二风道口；133-第三风道口；134-第四风道口；131a、132a、133a-挡板；20-柜门；21-开口；30-鼓风机；40-控制器；41-电源线；50-第一风道；51-第一风口；60-第二风道；61-第二风口；70-过滤装置；80-紫外线灯；90-负离子发生器。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对鞋柜进行更全面的描述。附图中给出了鞋柜的优选实施例。但是，鞋柜可以通过许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对鞋柜的公开内容更加透彻全面。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。相反，当元件被称作“直接在”另一元件“上”时，不存在中间元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在鞋柜的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

下面结合附图，对本实用新型的具体实施方式作详细说明。

实施例1

如图1所示，鞋柜100包括柜体10和柜门20。柜体10呈长方体状，柜门20呈平直的板状。柜体10有一个面开放，柜门20设于柜体10的开放面上。柜体10和柜门20之间设有磁性封闭条，当柜门20关闭时，整个鞋柜100内部呈封闭状态，柜体10和柜门20的连接方式可参照冰箱、消毒柜等封闭式的存储柜。

请一并参阅图2，柜体10内设有至少一个隔板11，隔板11将柜体10分隔成至少一个格子12。隔板11为平直的板状体。本实施例中设有5块隔板11，自上而下依次水平布置3块隔板11且3块隔板11相互的间隙相等，在第三块隔板11下的中部竖直设有一块隔板11，在竖直隔板11的左边中部水平设有一块隔板11，从而通过5块隔板11形成了6个格子12，格子12用于放置鞋子，不同大小的格子12可放置不同尺寸型号的鞋子。可以理解，在其他实施例中可以采用不同数量的隔板11以及不同隔板11的布置方式以构成不同结构的柜体10。

请一并参阅图3、图4和图5，鞋柜100还包括鼓风机30、控制器40、空气净化组件、第一风道50和第二风道60。鼓风机30利用电机(图中未示出)带动叶片(图中未示出)旋转的机械能，提高气体的压力，从而转化成气体流动的动能。控制器40用以控制鞋柜100中各个逻辑部件的启闭。第一风道50和第二风道60为鞋柜100中气体的流动通道。

第二风道60设于柜门20上，第二风道60与每个格子12连通。柜门20为中空的结构，柜门20中的空心部分即为第二风道60。为保证气体的流通，与每个格子12相对的柜门20上设有开口21，每个开口21与第二风道60相通，第一风道50和第二风道60相通。本实施例中每层一格子12相对的柜门20上设有两个开口21，开口21为长方形的通槽，开口21使第二风道60与格子12之间的空气流通。

第一风道50设于柜门20对面的柜体10上。柜体10开口面的对面为一个中空的板面结构，该中空部分即为第一风道50。每个格子12上设有风道口13，每个风道口13与第一风道50相通，气流由第一风道50通过风道口13流向第二风道60。格子12上的风道口13可以为一个也可以为多个，本实施例中一个格子12上设有一个风道口13。风道口13可以为柜体10上通槽，也可以为柜体10上设置的管道，本实施例中的风道口13为柜体10上的通槽。气流可在第一风道50通过多个风道口13流入每个格子12中，然后通过多个开口21流入到第二风道60。

鼓风机30和控制器40设于柜体10内，鼓风机30与第一风道50连通。鼓风机30设于柜体10内的顶部，控制器40设于柜体10的底部。控制器40上连接有电源线41，电源线41连接家用电源来给整个鞋柜100供电。可以理解鼓风机30和控制器40还可以在柜体10内的其他位置。控制器40上设有电机控制模块，电机控制模块控制鼓风机30的运转。由于鼓风机30的动力装置为电机，所以控制电机的动作即为控制鼓风机30的动作，电机控制模块可以调节电机的转速、转向以及启闭，可根据鞋柜100的功能要求在控制器40上编写不同的程序，可以只控制启闭，也可以同时控制转速和启闭等不同的动作。鼓风机30运转时，带动了鞋柜100内气体的流通。

第一风道50上设有第一风口51，第二风道60上设有第二风口61，第一风口51和第二风口61可以开启和关闭。第一风口51设于柜体10的顶部，第二风口61设于柜门20的底部。本实施例中第一风口51和第二风口61上各设有电磁阀(图中未示出)，两个电磁阀为常闭式电磁阀，即不通电时气体不能从电磁阀中流通，两个电磁阀的开启均由控制器40上的风口控制模块(下文提到)控制。可以理解，第一风口51和第二风口61的开启和关闭结构还可以采用其他的阀门式、挡板式的结构，可以为手动也可以为电动。

第一风口51和第二风口61关闭时，鼓风机30带动鞋柜100内的气体流动，第一通道50、风道口13、格子12、开口21和第二风道60形成一个闭合的气体流动回路。第一风口51和第二风口61关闭时，鞋柜100的空气循环为内循环，内循环的过程为鞋柜100的净化过程，具体净化方式下文中提到。

第一风口51和第二风61口开启时，鼓风机30转动产生一个负压，大气从第一风口51进入到第一风道50中，气流通过风道口13流通到格子12中，然后在通过开口21流通到第二风道60中，而后将鞋柜100内的气体由第二风口61排出到鞋柜100外，此时鞋柜100内外空气相通。第一风口51和第二风口61开启时，鞋柜100的空气循环为外循环，外循环的过程为鞋柜100的换气过程。

如图6所示，鼓风机30设于柜体10内的顶部，风道口13自上而下的开口逐渐增大。保证鞋柜100内各处的气压差距较小，采取改变风道口13的开口面积来维持各处气压处于较为均衡的状态。风道口13包括第一风道口131、第二风道口132、第三风道口133和第四风道口134，第一风道口131、第二风道口132、第三风道口133和第四风道口134自上而下布置。在第一风道口131、第二风道口132和第三风道口133上各设有挡板131a、132a、133a，挡板131a、132a、133a的面积依次减小，即第一风道口131、第二风道口132、第三风道口133和第四风道口134的开口依次增大。这样设置的原理为：气流流过开口越小的风道口13，其压力损失越大。第一风道口131处的气压最大，开口最小，以达到各处气压的均衡。风道口13的开口大小和压力的关系可通过计算求得。

空气净化组件设于第一风道50、风道口13、开口21和第二风道60组成的风流回路上。空气净化组件包括过滤装置70、紫外线灯80和负离子发生器90。过滤装置70设于所述第二风道60上。本实施例中的过滤装置70为空气净化活性炭，空气净化活性炭是活性炭的一种，采用优质活性炭经特殊处理，用于专门净化被污染的空气，所以叫空气净化活性炭。只有硬度大、强度高、孔隙为微孔的活性炭才能作为空气净化活性炭。可选用椰维炭，椰维炭是以椰壳为原料，经高温活化、碳化处理，同时负载光触媒、碳纤维而成的一种新型活性炭，对有机气体吸附能力比普通活性炭高5倍至以上，吸附速率更快。活性炭是一种消耗品，其吸附效果会随着使用时间的增长逐渐减弱，所以应定期更换活性炭。在其他实施例中的过滤装置70还可以采用光触媒加紫外线灯进行除臭来净化空气。

过滤装置70设于柜体10内的顶部，并设于第二风道60上，同时还与第一风道50连通。在鞋柜10进行气体内循环时过滤装置70是一种必要的装置，用以出去鞋柜100内的异味。在鞋柜100内气体内循环时，气体的流速增加加快了过滤装置70的除味、净化。在气体不循环时，过滤装置70也具有一定的除味效果。

每一风道口13上设有紫外线灯80。紫外线灯80为气体放电灯，气体放电灯分为弧光放电和辉光放电，常用的为弧光放电灯，其工作原理是：在真空的石英管中加入定量的高纯汞，通过对两端电极提供电压差，产生离子放电，从而产生紫外线辐射。选用低压紫外线灯80，低压紫外线灯80为杀菌灯，主要用于杀菌消毒。将低压紫外线灯80设于风道口13上是因为在气体循环时，风道口13处的气流更加集中，使紫外线灯80对鞋柜100内气体的杀菌效果更好。

控制器40上设有紫外线灯控制模块，紫外线灯控制模块控制紫外线灯80的开启和关闭。由于紫外线灯80是通过对柜内气体的辐射来杀菌，所以其工作不受鞋柜100的封闭性限制，无论第一风口51和第二风口61的开启或关闭，都可以杀菌。紫外线灯80的开启为阶段性的开启，即开启一段时间后自动关闭，这个开启时间可通过控制器程序调节。

由于紫外线的经常照射，柜体10和柜门20的材料应选用抗老化材料，以增长鞋柜100的使用寿命。另外还可在紫外线可照射到的部位涂覆光触媒，光触媒在紫外光线的作用下，产生强烈催化降解功能，能有效地降解空气中有毒有害气体，有效杀灭多种细菌，并将细菌或真菌释放出的毒素分解及无害化处理。

负离子发生器90设于第一风道50上。负离子发生器90产生负离子，释放到周围的空气中，净化空气。负离子是通过负离子发生器90利用脉冲、振荡电器将低电压升至直流负高压，利用碳毛刷尖端直流高压产生高电晕，高速地放出大量的电子，而电子并无法长久存在于空气中，立刻会被空气中的氧分子捕捉，形成负离子。

在空气中存在大量的正离子，越是空气污浊的地方正离子浓度越高，飘浮在空气中的细菌周围附着很多正离子，如果空气中同时有负离子，且含量不少，在每个细菌周围就会同时附着正离子和负离子，正负离子产生电场、放电，就可把细菌电击而死。所以在鞋柜100中加负离子发生器90，提高鞋柜100内的负离子含量，从而降低鞋柜100内空气的正离子含量，抑制细菌的滋生。

控制器40上设有负离子发生器控制模块，负离子发生器控制模块控制负离子发生器90的开启和关闭，负离子发生器90开启时，第一风口51和第二风口61关闭。若在第一风口51和第二风口61开启时开启负离子发生器90，负离子发生器90产生的负离子就会在还没来的及杀菌就被气流带出鞋柜100之外，所以负离子发生器90应在鞋柜100封闭的情况下开启，且负离子发生器100的开启为间歇性开启，即开启一段时间后自动关闭，这个开启时间可通过控制器程序调节。

除采用以上的负离子和紫外线外还可以采用臭氧进行杀菌，但空气中的臭氧含量要维持在一个对人体安全的比例。

图7示出了控制器40的模块图。控制器40上设有电机控制模块、负离子发生器控制模块、紫外线灯控制模块、开关电源模块、风口控制模块和无线网络通信模块。开关电源模块用于控制市电的输入，为整个控制器40乃至整个鞋柜100供电。风口控制模块用于控制第一风口51和第二风口61的开启。无线网络通信模块可以连接移动设备终端，通过移动设备直接向控制器40发出指令，从而控制鞋柜100中各个装置的开启或关闭。

工作时，先是进行内循环的杀菌、除味过程，通过无线通信网络模块向控制器40输入一个总的控制信号使控制器40的程序开始运行。电机控制模块控制鼓风机30开始工作，然后通过负离子控制模块控制负离子发生器90开启，负离子发生器90间歇性开启，经过一个设定的时间后，负离子控制模块控制负离子发生器90关闭，紫外线灯控制模块控制紫外线灯80开启，或者紫外线灯80可以先于负离子发生器90开启。内循环完成后，开始进行外循环的换气过程，风口控制模块控制第一风口51和第二风口61开启。经过一个预设的时间后风口控制模块控制第一风口51和第二风口61关闭，电机控制模块控制鼓风机30停止转动，控制器40的各个模块控制鞋柜100的各个装置停止工作，结束外循环的同时结束鞋柜100的杀菌、除味的清洁过程。

本实用新型的鞋柜采用鼓风机带动鞋柜内的气体流动，通过加设气流通道流通于放置鞋子的格子中，从而对鞋柜内的气体进行循环。同时在通道上设有两个风口，通过风口的开闭形成鞋柜内空气的内外循环。并在通道和格子之间的气流回路上设置了空气净化组件，对鞋柜内的气体进行杀菌、净化和清除异味，是一种可以对鞋子杀菌、除味的清洁型鞋柜。
