一种玩具汽车的成品架的制作方法

本实用新型属于玩具生产设备技术领域，特别是涉及一种玩具汽车的成品架。

背景技术：

随着社会的发展，人们的生活水平得到了很大的提高，儿童的玩具也越来越具有可操作性，特别是按汽车的基本构造和造型外观以一定比例缩小而成的供儿童游乐的玩具，也就是玩具汽车。其中，可实现儿童乘坐的小型玩具汽车越来越普及，需求量也稳增不减。在生产厂家增加生产的过程中，由于此类玩具汽车的整体相对较大，不像纯粹的玩具汽车一样小巧，因此其在制作的置放的问题就表现了出来。现有的置放玩具汽车的架子大多都是木板与铁架的简单组合，以木板作为成品架的置放面存在着很大的不方便，不仅不利于玩具汽车的置放，也不方便全方位的展示玩具汽车，还可能在放置的过程中对玩具汽车造成刮痕等，此外，现有置放玩具汽车的架子不利于对玩具汽车进行后期加工，如覆外包装膜等。

技术实现要素：

本实用新型的目的在于提供一种玩具汽车的成品架，解决现有置放玩具汽车架子，不方便搬运，以及不利于展示和后期加工的缺点。

本实用新型的目的通过如下技术方案实现：一种玩具汽车的成品架，包括构成整体框架的支架和用以放置玩具汽车的横着的若干放置杆；所述构成整体 框架的支架包括构成底座的方形封闭方管框，以及若干活动连接的方管；所述放置杆的中部外缘设有铁套，所述铁套上设有螺丝孔，所述方管的活动连接通过所述铁套与螺丝结合实现。

所述放置杆为圆形管。

所述放置杆通过铁套与螺丝结合固定于所述支架的方管上。

所述放置杆表层覆盖有海绵垫。

所述铁套采用焊接方式固定于所述放置杆上。

所述方管为任意长度。

所述方形封闭方管框底部设有四个万向轮。

较之现有技术而言，本实用新型的优点在于：采用铁套对构成支架的方管进行活动连接，使得整个支架的高度可以随所需进行调节，并采用螺丝对其进行固定，使整体支架便于拆卸和搬运；所有的放置杆表面覆盖有海绵垫，可以防止放置杆光滑导致玩具汽车脱落，另外可以防止放置杆和玩具直接接触，磨损玩具汽车的表层；不采用板块物作为置放玩具汽车的支撑，使得玩具汽车更多的架空，可以对玩具汽车进行后期的加工，如覆外膜包装的操作等。

附图说明

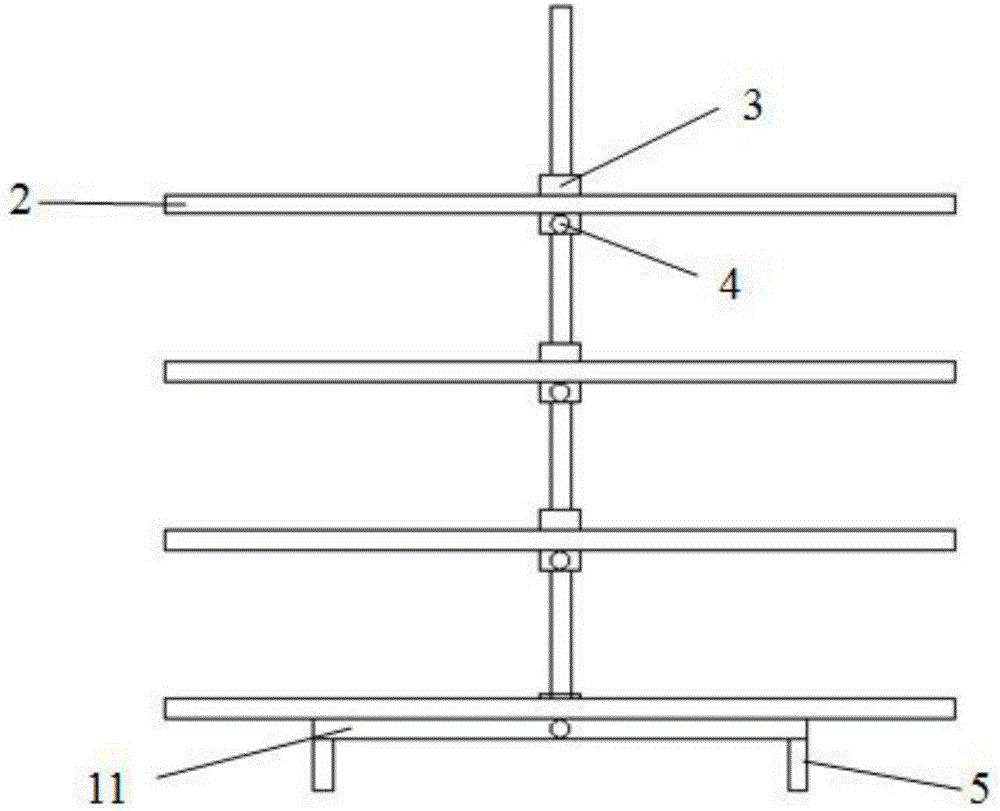

图1是本实用新型的主视图。

图2是本实用新型的左视图。

图3是本实用新型的俯视图。

标号说明：1-支架；11-封闭方管框；12-方管；2-放置杆；3-“L”型铁套；31-“一”型铁套；4-螺丝；5-万向轮。

具体实施方式

下面结合说明书附图和实施例对本实用新型内容进行详细说明：

如图1至图3所示为本实用新型提供的一种玩具汽车的成品架实施例结构示意图。

一种玩具汽车的成品架，包括构成整体框架的支架1和用以放置玩具汽车的横着的若干放置杆2；构成整体框架的支架包括构成底座的方形封闭方管框11，以及若干活动连接的方管12；放置杆的中部外缘设有铁套，铁套上设有螺丝孔4，方管12的活动连接通过铁套与螺丝4结合实现。

具体来说，构成底座的方形封闭方管框11采用无缝连接构成“日”字底座，放置杆通过铁套与螺丝结合固定于所述支架的方管上，通过“L”型铁套3与方管12构成“田”字底座，中间的长的方管12通过“一”型铁套31，在底座的“L”型铁套3竖的部分安装竖的活动方管12，接着在利用焊接在放置杆2上的“L”型铁套3竖的部分继续往上安装活动方管12，达到使用者想要的放置层数即可，在最中间的横的方管12通过放置杆上2“一”型铁套31实现长度控制，一般两根放置杆2即可放置一辆玩具汽车，四根放置杆2可以达到放置玩具汽车的最佳安排。

放置杆为圆形管，采用圆形管的设计，使玩具汽车的放置与放置杆的接触更少，且其表层可以覆盖一层海绵垫，在防止玩具汽车滑落的同时，更不容易造成玩具汽车表面的磨损。

铁套采用焊接方式固定于放置杆上，放置杆与铁套形成整体，在铁套与方管固定的同时，使放置杆与成品架的支架达到稳定的连接，从而形成成品架的整体。

方管可以为任意长度，根据所生产的玩具汽车的大小选择方管的长度，从 而使整个成品架的利用率更高。

方形封闭方管框底部设有四个万向轮，通过万向轮的设置，使成品架在安装完成后也可以轻松进行移动，实现灵活地使用。

以上所述的实施方式，并不构成对该技术方案保护范围的限定。任何在上述实施方式的精神和原则之内所作的修改、等同替换和改进的等，均应包含在该技术方案的保护范围内。
