多重门结构的制作方法

本实用新型涉及家具用品技术领域，具体涉及多重门结构。

背景技术：

众所周知，门是我们日常生活进出的工具，无论是什么地方，都有门的存在，而我们生活中的一部分人也经常因为门的大小而烦恼，有些用户在进出门时，容易因为身高太高被磕头而不得不弯腰进出，有些用户在进出门时，因为身高太矮开门不方便，现有技术中，传统的门只有单一固定的形式，对部分人有一定的不便之处，若是能够设计出一款门，能够既适合身高高的人也适合身高较矮的人，同时可自由进行切换，则能够很好的解决这个问题，针对上述问题，特设计本实用新型加以解决。

技术实现要素：

本实用新型的目的在于提供一种使用方便，适用性广的多重门结构。

为实现上述目的，本实用新型提供如下技术方案：

多重门结构，包括第一门体、第二门体以及第三门体，第一门体高度大于第二门体，第二门体高度大于第三门体，第一门体两侧分别设有第一活动门杆和第一连接门杆，第一连接门杆通过门轴连接在门框上，第二门体两侧分别设有第二活动门杆和第二连接门杆，第二连接门杆通过门轴连接在第一连接门杆内侧，第三门体两侧分别设有第三活动门杆和第三连接门杆，第三连接门杆通过门轴连接在第二活动门杆内侧，门框中部设有第一锁扣，第一活动门杆外侧在与第一锁扣相对应的位置设有第一门锁，第一门锁连接第一把手，第二活动门杆中部设有第二门锁，第二门锁连接第二把手，第一活动门杆内侧在与第二门锁相对应的位置处设有第二锁扣，第三活动门杆中部设有第三门锁，第三门锁连接第三把手，第二活动门杆内侧在与第三门锁相对应的位置处设有第三锁扣。

作为上述技术的进一步改进，所述第一门体和第二门体为框架结构。

作为上述技术的进一步改进，所述第三门体下部设有宠物出入口。

作为上述技术的进一步改进，所述门轴采用铰链结构。

与现有技术相比，本实用新型的有益效果是：可根据实际需求使用多重门结构，给不同身高的人方便，可适用于有庭院、外部有防盗的房子，特别是欧美地区的房子，因其对小孩有比较方便且具新颖的特点，以及人民猎奇的心理，市场前景比较广阔，以方便部分人日常生活或给人们生活增添一丝乐趣。

附图说明

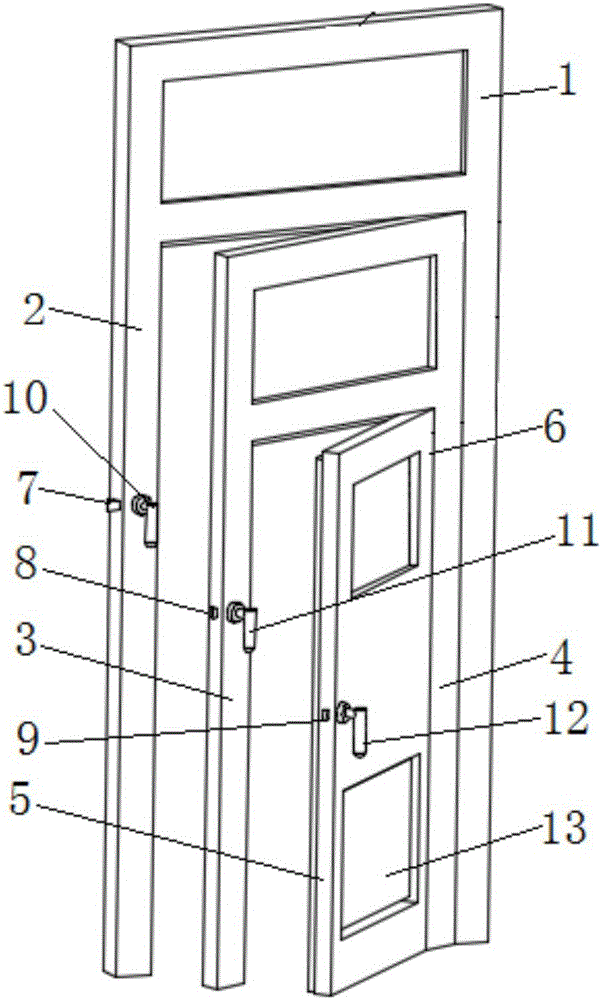

图1为本实用新型的结构示意图；

图中：1-第一连接门杆、2-第一活动门杆、3-第二活动门杆、4-第二连接门杆、5-第三活动门杆、6-第三连接门杆、7-第一门锁、8-第二门锁、9-第三门锁、10-第一把手、11-第二把手、12-第三把手、13-宠物出入口。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

多重门结构，包括第一门体、第二门体以及第三门体，第一门体高度大于第二门体，第二门体高度大于第三门体，第一门体和第二门体为框架结构，第一门体两侧分别设有第一活动门杆2和第一连接门杆1，第一连接门杆1通过门轴连接在门框上，第一门体和门框之间能够进行自由转动，第二门体两侧分别设有第二活动门杆3和第二连接门杆4，第二连接门杆4通过门轴连接在第一连接门杆1内侧，则第一门体和第二门体之间能够进行自由转动，第三门体两侧分别设有第三活动门杆5和第三连接门杆6，第三连接门杆6通过门轴连接在第二活动门杆3内侧，门框中部设有第一锁扣，通过第一锁扣和第一门锁7能够将第一门体和门框进行锁合，第一活动门杆2外侧在与第一锁扣相对应的位置设有第一门锁7，第一门锁7连接第一把手10，第二活动门杆3中部设有第二门锁8，通过第二门锁8和第二锁扣能够将第二门体和第一门体进行锁合，第二门锁8连接第二把手11，第一活动门杆2内侧在与第二门锁8相对应的位置处设有第二锁扣，第三活动门杆5中部设有第三门锁9，通过第三门锁9和第三锁扣能够将第三门体和第二门体进行锁合，第三门锁9连接第三把手12，第二活动门杆3内侧在与第三门锁9相对应的位置处设有第三锁扣，第三门体下部设有宠物出入口13，通过宠物出入口13能够为宠物进出提供通道，门轴采用铰链结构。

本实用新型工作时，第一门体高度大于第二门体，第二门体高度大于第三门体，第三门体设于第二门体的框架结构内，第二门体设于第一门体的框架结构内，第一门体能够通过门轴绕着门框进行自由转动，第二门体能够通过门轴绕着第一连接门杆进行自由转动，第三门体能够通过门轴绕着第二连接门杆4进行自由转动，第一门体能够通过第一门锁7和第一锁扣与门框进行锁紧，第二门体能够通过第二门锁8和第二锁扣与第一活动门杆2进行锁紧，第三门体能够通过第三门锁9和第三锁扣与第二活动门杆3进行锁紧，第三门体下部设有宠物出入口13，宠物出入口13用于为宠物的进出提供通道，其中第二门体为正常高度的门，第一门体主要适用于身高较高的人，第三门体主要适用于身高较矮的人，当正常人进出时，通过转动第一把手10将第一门体通过锁舌和第一锁扣与门框进行锁合，通过转动第三把手12将第三门体通过锁舌和第三锁扣与第二门体进行锁合，则第一门体和第三门体处于固定状态，通过打开或关闭第二门体的第二活动门杆3实现正常身高用户的进出，当身高较高的人进出时，将第二门体分别与第一门体和第三门体进行锁合固定，则通过打开或关闭第一门体的第一活动门杆2实现身高较高的用户进出，当身高较矮的人进出时，将第一门体分别与门框或第二门体进行锁合固定，通过打开或关闭第三门体的第三活动门杆5实现身高较矮的用户进出，本实用新型可根据实际需求使用多重门结构，给不同身高的人方便，可适用于有庭院、外部有防盗的房子，特别是欧美地区的房子，因其对小孩有比较方便且具新颖的特点，以及人民猎奇的心理，市场前景比较广阔，以方便部分人日常生活或给人们生活增添一丝乐趣。

以上所述仅为本实用新型较佳的实施例，并非因此限制本实用新型的实施方式及保护范围，对于本领域技术人员而言，应当能够意识到凡运用本实用新型说明书及图示内容作出的等同替换和显而易见的变化所得到的方案，均应当包含在本实用新型的保护范围内。
