电脑桌的制作方法

文档序号:12611855阅读:539来源:国知局
电脑桌的制作方法与工艺

本实用新型涉及桌子领域,具体地,涉及电脑桌。



背景技术:

现在笔记本电脑已经非常普及,因为笔记本电脑的移动性,人们可以在任何地点使用,但是一般的电脑桌是不可移动的,人们则喜欢直接将笔记本放在大腿上或者床上直接使用。但是,这样会影响电脑散热,二而且使用者容易疲劳,市面上产生了给笔记本使用的电脑桌,方便了人们移动使用,但是现有技术中的电脑桌使用地点局限,不可折叠,占据空间大,而且不便于携带。

因此,提供一种在使用过程中,可以折叠,节约空间,可以在任何地点使用,而且可以便于携带的电脑桌是本实用新型亟需解决的问题。



技术实现要素:

针对上述现有技术,本实用新型的目的在于,克服现有技术中,电脑桌使用地点局限,不可折叠,占据空间大,而且不便于携带的问题,从而提供一种在使用过程中,可以折叠,节约空间,可以在任何地点使用,而且可以便于携带的电脑桌。

为了实现上述目的,本实用新型提供了一种电脑桌,所述电脑桌包括:桌板、支撑体、旋转轴、盖板和两个平行且竖直设置的挡板,两个所述挡板分别固接于所述桌板的第一侧边和第二侧边上,所述第一侧边和第二侧边相对设置,所述桌板的第三侧边铰接于弧形状的所述盖板,所述支撑体呈环状,且两个所述支撑体分别套接在两个所述挡板的外侧,两个所述旋转轴分别沿所述第一侧边的长度方向和所述第二侧边的长度方向设置,且贯穿所述挡板和所述支撑体,所述支撑体上设置有与所述挡板相配合的止挡件,所述挡板侧边上设置有与所述止挡件相配合的固定槽;所述桌板的下表面设置有条形卡槽,所述支撑体能够以所述旋转轴为轴进行旋转,且能够卡合入所述条形卡槽中。

优选地,所述条形卡槽的长度方向与所述旋转轴的长度方向平行。

优选地,所述桌板的上表面部分向下凹陷形成有放置槽。

优选地,所述盖板上设置有把手,所述把手上还设置有橡胶垫片。

优选地,所述电脑桌还包括档杆,所述档杆的第一端铰接于所述挡板,当所述盖板盖合在所述桌板上时,所述档杆的第二端旋转抵至所述盖板的上表面。

优选地,所述档杆至少设置两个,且分别设置于两个所述挡板上。

根据上述技术方案,本实用新型提供的电脑桌通过在所述桌板的第一侧边和第二侧边上分别固接两个所述挡板,且在所述桌板的第三侧边铰接于弧形状的所述盖板,所述盖板与两个所述挡板相配合可形成容纳电脑的盒体,且在两个所述挡板上分别套接两个所述支撑体,通过所述旋转轴将所述挡板和所述支撑体连接起来,所述支撑体能够以所述旋转轴为轴进行旋转,在所述桌板的下表面设置有条形卡槽,用以固定旋转至所述条形卡槽中的支撑体,为了使得所述支撑体能和所述挡板相固定从而起支撑的作用,在所述支撑体上设置有与所述挡板相配合的止挡件,本实用新型的电脑桌在使用过程中,将所述支撑体旋转至竖直状态并卡合在所述挡板上,打开所述盖板,从而可以有效地当电脑桌使用,在不使用的时候,将所述盖板盖合在所述桌板上,且将所述支撑体旋转至水平状态并卡合固定在所述条形卡槽中,从而将电脑有效地放置在所述电脑桌里,可以携带出去。本实用新型的电脑桌可以折叠,节约空间,可以在任何地点使用,而且可以便于携带。

本实用新型的其他特征和优点将在随后的具体实施方式部分予以详细说明。

附图说明

附图是用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与下面的具体实施方式一起用于解释本实用新型,但并不构成对本实用新型的限制。在附图中:

图1是本实用新型的一种优选的实施方式中提供的电脑桌使用状态的结构示意图;

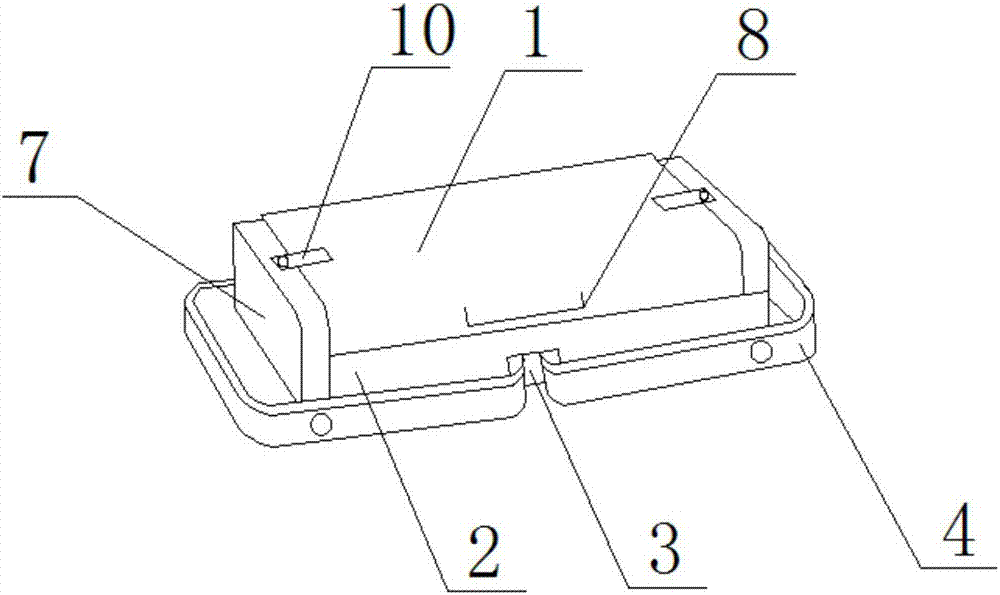

图2是本实用新型的一种优选的实施方式中提供的电脑桌收缩状态的结构示意图。

附图标记说明

1盖板 2 桌板

3条形卡槽 4支撑体

6旋转轴 7挡板

8把手 9止挡件

10档杆

具体实施方式

以下结合附图对本实用新型的具体实施方式进行详细说明。应当理解的是,此处所描述的具体实施方式仅用于说明和解释本实用新型,并不用于限制本实用新型。

在本实用新型中,在未作相反说明的情况下,“上、下”等包含在术语中的方位词仅代表该术语在常规使用状态下的方位,或为本领域技术人员理解的俗称,而不应视为对该术语的限制。

如图1,本实用新型提供了一种电脑桌,所述电脑桌包括:桌板2、支撑体4、旋转轴6、盖板1和两个平行且竖直设置的挡板7,两个所述挡板7分别固接于所述桌板2的第一侧边和第二侧边上,所述第一侧边和第二侧边相对设置,所述桌板2的第三侧边铰接于弧形状的所述盖板1,所述支撑体4呈环状,且两个所述支撑体4分别套接在两个所述挡板7的外侧,两个所述旋转轴6分别沿所述第一侧边的长度方向和所述第二侧边的长度方向设置,且贯穿所述挡板7和所述支撑体4,所述支撑体4上设置有与所述挡板7相配合的止挡件9,所述挡板7侧边上设置有与所述止挡件9相配合的固定槽;所述桌板2的下表面设置有条形卡槽3,所述支撑体4能够以所述旋转轴6为轴进行旋转,且能够卡合入所述条形卡槽3中。

根据上述技术方案,本实用新型提供的电脑桌通过在所述桌板2的第一侧边和第二侧边上分别固接两个所述挡板7,且在所述桌板2的第三侧边铰接于弧形状的所述盖板1,所述盖板1与两个所述挡板7相配合可形成容纳电脑的盒体,且在两个所述挡板7上分别套接两个所述支撑体4,通过所述旋转轴6将所述挡板7和所述支撑体4连接起来,所述支撑体4能够以所述旋转轴6为轴进行旋转,在所述桌板2的下表面设置有条形卡槽3,用以固定旋转至所述条形卡槽3中的支撑体4,为了使得所述支撑体4能和所述挡板7相固定从而起支撑的作用,在所述支撑体4上设置有与所述挡板7相配合的止挡件9,本实用新型的电脑桌在使用过程中,将所述支撑体4旋转至竖直状态并卡合在所述挡板7上,打开所述盖板1,从而可以当电脑桌使用,在不使用的时候,将所述盖板1盖合在所述桌板上,且将所述支撑体4旋转至水平状态并卡合固定在所述条形卡槽3中,从而将电脑有效地放置在所述电脑桌里,可以携带出去。本实用新型的电脑桌可以折叠,节约空间,可以在任何地点使用,而且可以便于携带。

在本实用新型的一种具体的实施方式中,所述条形卡槽3的长度方向与所述旋转轴6的长度方向平行,若本实用新型的电脑桌需要折叠收缩时,将所述支撑体4以所述旋转轴6为轴旋转,所述支撑体4为环形状,则需要将所述支撑体4的一条边旋转至所述条形卡槽3中,并卡合在所述条形卡槽3上,从而完成两个所述支撑体4的折叠。

在本实用新型的一种优选的实施方式中,所述桌板2的上表面部分向下凹陷形成有放置槽,在使用的过程中,将电脑放置在放置槽上,从而使得放置的电脑更加的稳固安全,不易从所述桌板2上滑落下来,从而造成电脑地损坏。

为了方便使用者打开或盖上所述盖板1,在本实用新型的一种优选的实施方式中,所述盖板1上设置有把手8,所述把手极大地方便了使用者操作所述盖板1,其中,所述把手上还设置有橡胶垫片,所述橡胶垫片有效地增大了所述把手的舒适度,十分的人性化。

在本实用新型的一种优选的实施方式中,所述电脑桌还包括档杆10,所述档杆的第一端铰接于所述挡板7,所述档杆能够以交界处为旋转点进行自由旋转,当所述盖板1盖合在所述桌板2上时,将所述档杆10的第二端旋转抵至所述盖板1的上表面,从而将所述盖板1更加有效地固定在所述桌板2上,其中,所述盖板1的上表面为当所述桌板2处于水平状态时,所述盖板1盖合在所述桌板2的状态下的所述盖板1的上表面,所述盖板1的下表面和两个所述挡板7形成容纳腔。

本实用新型中,所述档杆10设置多个,但本实用新型对于所述档杆10的具体数量不作限制,但为了使得所述盖板1可以有效地固定,在本实用新型的一种优选的实施方式中,所述档杆10至少设置两个,且分别设置于两个所述挡板7上。

以上结合附图详细描述了本实用新型的优选实施方式,但是,本实用新型并不限于上述实施方式中的具体细节,在本实用新型的技术构思范围内,可以对本实用新型的技术方案进行多种简单变型,这些简单变型均属于本实用新型的保护范围。

另外需要说明的是,在上述具体实施方式中所描述的各个具体技术特征,在不矛盾的情况下,可以通过任何合适的方式进行组合,为了避免不必要的重复,本实用新型对各种可能的组合方式不再另行说明。

此外,本实用新型的各种不同的实施方式之间也可以进行任意组合,只要其不违背本实用新型的思想,其同样应当视为本实用新型所公开的内容。
