一种水槽洗碗机的制作方法

本实用新型涉及一种设置在厨房的水槽，尤其是一种设置有自动洗碗装置的水槽。

背景技术：

目前现有技术，一种洗碗机包括水槽、驱动齿轮、传动轴和清洁轮。清洁轮转动清洗碗碟。存在问题是：结构复杂，清洁轮需要清洁，使用不方便。

技术实现要素：

本实用新型的目的是：提供一种水槽洗碗机，它可以通过碗碟的转动，达到清洗的目的，浮特或油层随时自动排出，使用方便。

本实用新型是这样实现的：一种水槽洗碗机，包括上开口的水槽和供水装置，水槽的底板的中心有下水孔，一下水管与下水孔连接接通；其特殊之处在于：还包括碗碟架、二个辊轴构成的辊轴组和驱动装置，

驱动装置包括主驱动部和从动驱动部，

主驱动部包括电机、主动齿轮和二个同轴齿轮组，一个同轴齿轮组包括一个从动齿轮、一个传动齿轮和转轴，电机设置在所述水槽的后壁板上，电机的轴与主动齿轮固定连接；转轴与水槽的后壁板枢接，从动齿轮设置在水槽外与转轴固定连接，传动齿轮设置在水槽内与转轴固定连接；主动齿轮设置在二个从动齿轮之间并啮合；

从动驱动部包括二个驱动齿轮，驱动齿轮与辊轴固定连接；辊轴与碗碟架枢接；驱动齿轮与传动齿轮啮合；

辊轴上的设置放置碗碟的若干个凹槽。

还包括隔离支撑架，隔离支撑架与碗碟架固定连接，隔离支撑架与凹槽数量相适应；碗碟架设置在水槽内并水槽可拆卸配合，水槽的底板支撑碗碟架并定位；所述水槽的两侧壁上设置有溢水孔，溢水孔与所述下水管连接；

所述下水管上设置有通断电磁阀，或下水管和下水孔接合处设置有通断电磁阀。

所述的一种水槽洗碗机，其特殊之处在于：所述驱动齿轮与所述传动齿轮一侧的上部啮合。

所述的一种水槽洗碗机，其特殊之处在于：还包括超声波发生器，

超声波发生器设置所述水槽的底板上。

所述的一种水槽洗碗机，其特殊之处在于：所述供水装置包括设置喷水头，喷水头设置在水槽的两侧壁板上。

所述的一种水槽洗碗机，其特殊之处在于：还包括一储水式电热水器，储水式电热水器的进水管与水源连通、出水管与所述喷水头连接接通。

所述的一种水槽洗碗机，其特殊之处在于：还包括一顶盖板和喷水转子，

所述喷水转子的中部与顶盖板枢接，喷水转子与水源连通；

顶盖板与水槽枢接，顶盖板与水槽的上开口扣合。

所述的一种水槽洗碗机，其特殊之处在于：还包括一顶盖板和喷水转子，

所述喷水转子的中部与顶盖板枢接，喷水转子与水源连通；

顶盖板与水槽枢接，顶盖板与水槽的上开口扣合。

所述的一种水槽洗碗机，其特殊之处在于：所述储水式电热水器的进水管上设置有水泵。

所述的一种水槽洗碗机，其特殊之处在于：所述顶盖板包括下开口的盖体和内衬板，内衬板的下表面上有沿前后方向的左右设置的具有上开口的纵向腔体、与纵向腔体相通的横向腔体和与横向腔体连通向后侧延伸的中间纵向腔，纵向腔体上有二个贯通孔，

盖体包括位于前部的下开口的盖腔、具有后开口和下开口的枢接腔，盖腔的后壁板有卡槽；

还包括导水管组、导水转动机构和枢接座组件，

导水管组包括纵向管、横向管和中间纵向管，纵向管的两端设置有轴套；

导水转动机构包括固定导水座和转动导水座，固定导水座包括固定座、进水接口和设置在固定座上的导水通道，进水接口与固定座的长度方向垂直；固定座上有内接口；

转动导水座包括管体和出水接口，管体上有外接口；

内接口和外接口插接并转动配合达液密封；

枢接座组件包括座板、位于座板两端的枢接座和下开口座盖，座盖的中部有枢接槽；

所述内衬板与盖腔嵌合；所述座板固定在水槽的环形沿板后部，导水转动机构的固定座固定在座板上，座盖与座板扣合，转动导水座的管体位于枢接槽内、其外接口与内接口插接；枢接座位于枢接腔内，定轴穿过枢接腔的壁板与枢接座上有转轴孔转动配合。

本实用新型一种水槽洗碗机，由于采用这样的结构，碗碟架与水槽可拆卸配合，将碗碟架从水槽的上开口提出，主驱动部和从动驱动部分离；将碗碟架放入水槽内后，主驱动部和从动驱动部啮合；洗刷过程中浮在水面的餐余和浮油自动排出，水槽、碗碟架上无油附着，使用方便。

附图说明

图1是本实用新型的立体图。

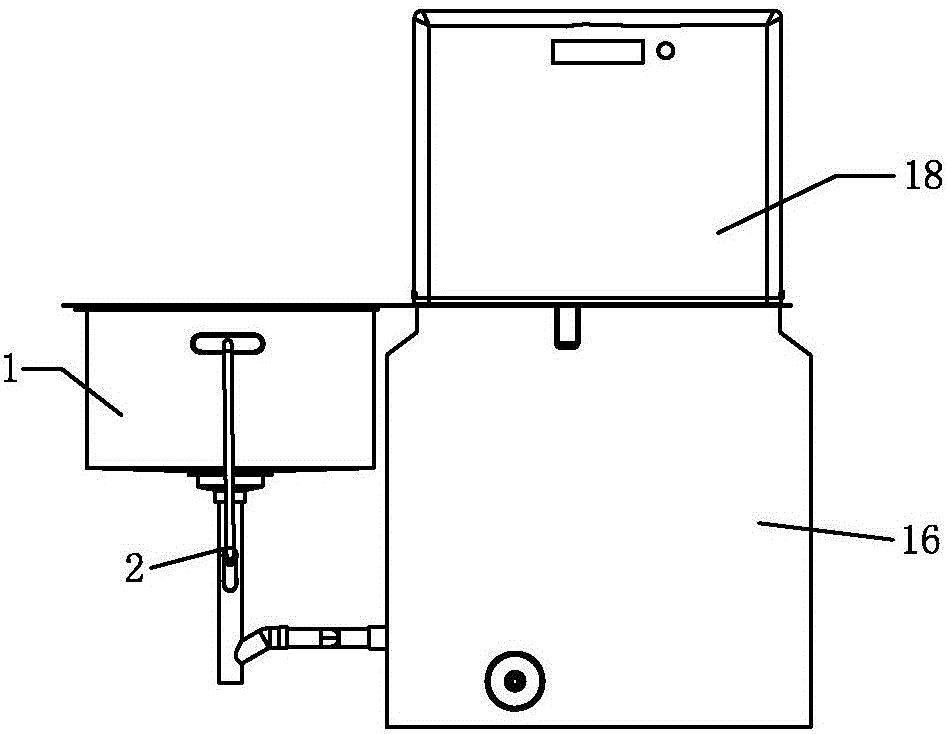

图2是本实用新型的后视图。

图3是本实用新型的剖视图。

图4是本实用新型的局部立体分解图。

图5是本实用新型的碗碟架的立体图之一。

图6是本实用新型的碗碟架的立体图之二

图7是本实用新型的碗碟架的立体图之三。

图8是本实用新型的立体分解图之一。

图9是本实用新型的立体分解图之二。

图10是本实用新型的立体分解图之三。

图11是本实用新型的立体分解图之四。

图12是本实用新型的立体分解图之五。

图13是本实用新型导水转动机构的立体剖视图。

具体实施方式

下面结合附图对本实用新型作进一步描述。

如图1所示，一种水槽洗碗机，包括上开口的水槽1和供水装置，水槽1的底板的中心有下水孔，一下水管2与下水孔连接接通，所述下水管2上设置有通断电磁阀3，或者说，下水管2和下水孔接合处设置有通断电磁阀3，也可以称排水电磁阀。

还包括碗碟架4、二个辊轴5构成的辊轴组和驱动装置，

驱动装置包括主驱动部和从动驱动部，

主驱动部包括电机61、主动齿轮62和二个同轴齿轮组，一个同轴齿轮组包括一个从动齿轮63、一个传动齿轮64和转轴65，电机61设置在所述水槽1的后壁板上，电机61的轴与主动齿轮62固定连接；转轴65与水槽1的后壁板枢接并液密封，从动齿轮63设置在水槽1外与转轴65固定连接，传动齿轮64设置在水槽1内与转轴65固定连接；主动齿轮62设置在二个从动齿轮63之间并啮合；

从动驱动部包括二个驱动齿轮71，驱动齿轮71与辊轴5固定连接；辊轴5与碗碟架4枢接；驱动齿轮71与传动齿轮64啮合；

辊轴5上的设置放置碗碟的若干个凹槽；辊轴组中的二个辊轴5上的凹槽支撑碗碟；

还包括隔离支撑架8，隔离支撑架8与碗碟架4固定连接，隔离支撑架8与凹槽数量相适应；碗碟架4设置在水槽1内并水槽可拆卸配合，水槽的底板支撑碗碟架并定位，碗碟架上设置支撑脚，水槽1的底板上设置定位凹孔，支撑脚与凹孔嵌合并防止碗碟架发生位移；所述水槽1的两侧壁上设置有溢水孔9，溢水孔9与所述下水管2连接；

溢水孔9可以有一个沿水槽1的侧壁板前后方向；也可以溢水孔9有若干个个沿水槽1的侧壁板前后方向的一条直线上均匀分布；

还包括设置在水槽两侧壁外表面上的集水箱10，集水箱10的下部呈倒梯形，集水箱10上部与溢水孔9连通；集水箱10的下端与下水管2连通。

所述下水管2上设置有通断电磁阀，或下水管2和下水孔接合处设置有通断电磁阀12。

所述驱动齿轮71与所述传动齿轮64一侧的上部啮合；

如图4所示，从水槽1与人相邻侧为前端、与墙面相邻的一侧为后端；如图4箭头方向看：驱动齿轮71位于传动齿轮64的左上侧；由于水槽的底板和碗碟架支撑和定位作用，驱动齿轮71和传动齿轮64啮合，辊轴5和转轴65不承重。

作为本发明的进一步改进：还包括超声波发生器13，

超声波发生器13设置所述水槽1的底板上，在本实施例中，超声波发生器13位于下水孔的左侧和右侧。

所述供水装置包括设置喷水头14，喷水头14设置在水槽1的两侧壁板上。喷水头14位于溢水孔9上部，

还包括一储水式电热水器15，储水式电热水器15的进水管与水源连通、出水管与所述喷水头14连接接通。也可以是喷水头14与水源直接连通；

储水式电热水器15的进水管上设置有水泵17。

还包括一外壳16，外壳16环绕水槽1；外壳16的上端与水槽1的环形沿板支撑配合，集水箱10和储水式电热水器15位于外壳16内。

作为本实用新型更进一步改进：还包括一顶盖板18和喷水转子19，

所述水槽1的上开口上有一沉孔，喷水转子19的中部与顶盖板18枢接，喷水转子19与水源连通；水源的水只要进入喷水转子19，喷水转子在水压的作用下，一边喷水一边转动；

顶盖板18与水槽1枢接，顶盖板18与水槽1的上开口的扣合。

所述顶盖板18包括下开口的盖体181和内衬板182，

所述内衬板182的下表面上有沿前后方向的左右设置的具有上开口的纵向腔体1821、与纵向腔体相通的横向腔体1822和与横向腔体连通向后侧延伸的中间纵向腔1823，纵向腔体1821上有二个贯通孔，

所述盖体181包括位于前部的下开口的盖腔1811、具有后开口和下开口的枢接腔1812，盖腔1811的后壁板有卡槽；

还包括导水管组、导水转动机构21和枢接座组件22，

导水管组包括纵向管201、横向管202和中间纵向管203，纵向管201的两端设置有轴套；

纵向管201、横向管202和中间纵向管203分别嵌入纵向腔体1821、横向腔体1822和中间纵向腔1823内，中间纵向管203的端部嵌入盖腔1811的后壁板的卡槽内；纵向管201两端的轴套穿过纵向腔体1821与喷水转子19枢接；

如图13所示，导水转动机构21包括固定导水座和转动导水座，固定导水座包括固定座211、进水接口212和设置在固定座211上的导水通道，进水接口212与固定座211的长度方向垂直；固定座211上有内接口213；

转动导水座包括管体214和出水接口215，管体214上有外接口2141；

出水接口215与中间纵向管203插接并液密封；

内接口213和外接口2141插接并转动配合达液密封；

枢接座组件22包括座板221、位于座板两端的枢接座222和下开口座盖223，座盖223的中部有枢接槽；

所述内衬板182与盖腔1811嵌合；所述座板221固定在水槽1的环形沿板后部，导水转动机构21的固定座211固定在座板211上，座盖223与座板221扣合，转动导水座的管体214位于枢接槽内、其外接口2141与内接口214插接；枢接座222位于枢接腔1812内，定轴穿过枢接腔1812的壁板与枢接座222上有转轴孔转动配合。

以上所述的仅是本实用新型的优先实施方式。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型原理的情况下，还可以作出若干改进和变型，这也视为本实用新型的保护范围。
