多用式家庭窗外清洁拖把的制作方法

本实用新型涉及一种清洁工具，尤其涉及一种多用式家庭窗外清洁拖把。

背景技术：

在日常生活、工作和学习中，建筑物的玻璃对美观、采光等影响较大，室内的玻璃很容易清洁，室外的玻璃清洁很不方便，尤其是高楼的外部玻璃清洁，对于清洁人员来说有很大的安全隐患。现有技术的拖把或清洁工具无法擦拭室外的玻璃，而专用于擦拭室外玻璃的清洁工具功能单一，成本高。

技术实现要素：

本实用新型的目的：提供一种多用式家庭窗外清洁拖把，结构简单，使用方便，体积小。

为了实现上述目的，本实用新型的技术方案是：

一种多用式家庭窗外清洁拖把，包括拖把杆、拖把头、喷水管、喷水头、清洁海绵、喷水开关、把手、一对延伸拖把杆及旋转套接件；所述的拖把杆及一对延伸拖把杆均为金属材质制成的多节伸缩杆结构，所述的一对延伸拖把杆的一端相互连接并分别通过所述的旋转套接件与所述的拖把杆的上端活动连接，所述的一对延伸拖把杆通过所述的旋转套接件旋转；所述的一对延伸拖把杆的另一端分叉呈“V”形结构，所述的拖把头及喷水头分别设置在所述的一对延伸拖把杆的另一端，所述的拖把头及喷水头与所述的一对延伸拖把杆同步转动，所述的清洁海绵设置在所述的拖把头上，位于所述的喷水头的下方；所述的喷水管设置在所述的拖把杆内，所述的喷水管的一端与所述的喷水头连接，所述的喷水管的另一端延伸到所述的拖把杆的外部，并外接供水壶，所述的喷水开关设置在所述的喷水管上；所述的把手设置在所述的拖把杆的底部。

上述的多用式家庭窗外清洁拖把，其中，所述的旋转套接件的旋转角度范围为0°-180°。

上述的多用式家庭窗外清洁拖把，其中，所述的拖把杆上设有弯折连接部，位于所述的拖把杆的中部，所述的拖把杆通过所述的弯折连接部弯折。

上述的多用式家庭窗外清洁拖把，其中，所述的弯折连接部上设有卡扣。

本实用新型能用于清洁玻璃墙面、地面、桌面等，适用面广，配合洒水清洁，清洁效果好、效率高，可折叠收纳，有效避免了高楼外部玻璃清洁的危险性。

附图说明

图1是本实用新型多用式家庭窗外清洁拖把的清洁外窗时的主视图。

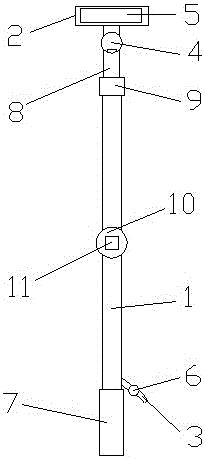

图2是本实用新型多用式家庭窗外清洁拖把的清洁地面时的主视图。

具体实施方式

以下结合附图进一步说明本实用新型的实施例。

请参见附图1及附图2所示，一种多用式家庭窗外清洁拖把，包括拖把杆1、拖把头2、喷水管3、喷水头4、清洁海绵5、喷水开关6、把手7、一对延伸拖把杆8及旋转套接件9；所述的拖把杆1及一对延伸拖把杆8均为金属材质制成的多节伸缩杆结构，所述的一对延伸拖把杆8的一端相互连接并分别通过所述的旋转套接件9与所述的拖把杆1的上端活动连接，所述的一对延伸拖把杆8通过所述的旋转套接件9旋转；所述的一对延伸拖把杆8的另一端分叉呈“V”形结构，所述的拖把头2及喷水头4分别设置在所述的一对延伸拖把杆8的另一端，所述的拖把头2及喷水头4与所述的一对延伸拖把杆8同步转动，所述的清洁海绵5设置在所述的拖把头2上，位于所述的喷水头4的下方；所述的喷水管3设置在所述的拖把杆1内，所述的喷水管3的一端与所述的喷水头4连接，所述的喷水管3的另一端延伸到所述的拖把杆1的外部，并外接供水壶，所述的喷水开关6设置在所述的喷水管3上；所述的把手7设置在所述的拖把杆1的底部。

所述的旋转套接件9的旋转角度范围为0°-180°。

所述的拖把杆1上设有弯折连接部10，位于所述的拖把杆1的中部，所述的拖把杆1通过所述的弯折连接部10弯折，可折叠收纳，便于使用和收藏。

所述的弯折连接部10上设有卡扣11，可用于扣紧弯折或者伸直的拖把杆1。

本实用新型作为拖把使用时，将一对延伸拖把杆8贴合在一起，并与拖把杆1形成支杆结构，调节一对延伸拖把杆8的长度，使喷水头4位于清洁海绵5的上方，手持把手7即可进行拖地清洁，喷水开关6将喷水壶内的水经喷水管3从喷水头4直接喷洒在地面和清洁海绵5上，便于进一步清洁地面。

本实用新型作为玻璃清洁装置使用时，通过旋转套接件9展开一对延伸拖把杆8，使其贴合在玻璃的外表面上，且喷水头4位于清洁海绵5的上方，手持把手7并移动，使清洁海绵5擦拭玻璃外表面，擦拭的同时，喷水开关6将喷水壶内的水经喷水管3从喷水头4直接喷洒在玻璃上，便于清洁海绵5的擦拭。

在本实用新型的描述中，需要理解的是，术语“一端”、“上端”、“另一端”、“下方”、“外部”、“底部”、“上”、“中部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，“多节”的含义是至少两节，例如两节，三节等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“连接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“上方”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“下方”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

综上所述，本实用新型能用于清洁玻璃墙面、地面、桌面等，适用面广，配合洒水清洁，清洁效果好、效率高，可折叠收纳，有效避免了高楼外部玻璃清洁的危险性。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构变换，或直接或间接运用附属在其他相关产品的技术领域，均同理包括在本实用新型的专利保护范围内。
