一种晾晒架的挂钩的制作方法

本实用新型涉及一种晾晒架的悬挂部件，更具体地说涉及一种在晾晒的时候挂钩闭合、能够牢牢勾住悬挂绳(杆)，当需要取下晾晒架时挂钩能够单手开启、从悬挂绳(杆)上取下的晾晒架的挂钩。

背景技术：

晾晒架是人们用于晾晒袜子、内裤等小件物品（主要是衣物）的工具，它通常由环形悬挂架、挂钩和多个夹子组成，各个夹子分别安装在环形悬挂架底端，所述挂钩底端安装在环形悬挂架上。

如公开号为CN103371708A，名称为“一种小件物品晾晒架”的中国专利文献所公开的一种小件物品晾晒架，其结构包括中柱，中柱外设置有梁，梁同架圈相连，架圈下方设置有夹子，其中柱上方设置有电机，电机的主动轴固定于中柱的中心；电机的上方设置有挂钩。

这种传统的晾晒架，其结构是由各个零部件用螺钉或类似的紧固件连接而成。其不足之处是，由于挂钩缺乏锁合机构，一旦遇上大风晾晒架就会摇摆，当摇摆的幅度过大时，挂钩就会脱离悬挂绳，导致晾晒架跌落地面。

为此，很多晾晒架在挂钩的缺口处设置了可以闭合的闭合杆。比如公开号为CN205251169U，名称为“小件物品晾晒架”的中国专利文献所公开的小件物品晾晒架，其挂钩的缺口就设置了可以闭合的闭合杆，参见其说明书附图的图1、2。但是由于这种闭合杆开启时需要使用者将闭合杆向内侧压，迫使闭合杆变形，露出挂钩的缺口，才能将挂钩从悬挂绳(或悬挂杆)上取下，这个过程必须使用者双手配合才能完成，因此使用非常不方便。

技术实现要素：

本实用新型所要解决的技术问题是提供一种在晾晒的时候挂钩闭合、能够牢牢勾住悬挂绳(杆)，当需要取下晾晒架时挂钩能够单手操作、从悬挂绳(杆)上取下的晾晒架的挂钩。采用的技术方案如下：

一种晾晒架的挂钩，包括挂钩本体和闭合杆，其特征在于：所述挂钩本体底部设有套筒，所述套筒内设有被限制在套筒内并且可在套筒内做升降运动的升降控制杆和套设在升降控制杆上的回位元件，所述闭合杆中部铰接挂钩本体，闭合杆后端连接升降控制杆顶端，所述回位元件的两端分别连接升降控制杆、套筒。所述升降控制杆底端连接晾晒架的架体。在没有悬挂物品的初始状态下，回位元件的力迫使升降控制杆上升到可以到达的最高处，此时闭合杆处于打开状态，使用者可以非常轻松的将挂钩本体挂到悬挂绳上。当使用者将物品挂到架体上后，在物品重力的作用下，升降控制杆克服回位元件的力下降到最低处，此时闭合杆处于关闭状态，挂钩呈一个封闭的环状，牢牢勾住悬挂绳(杆)上，即使遇到大风，也不会脱离悬挂绳(杆)。当使用完毕，需要将晾晒架从悬挂绳(杆)上取下时，使用者只需单手操作，用手或用手抓握晾衣杆（或：晾衣叉）将升降控制杆向上托起，使得升降控制杆上升，就可以让闭合杆恢复打开状态，使用者可以非常轻松的单手操作，将挂钩本体从悬挂绳(杆)上取下。

较佳的方案，所述升降控制杆底端安装有用于连接架体的连接架。连接架的作用是为了更好的连接晾晒架的架体。

较佳的方案，所述回位元件为弹簧。

较佳的方案，所述升降控制杆顶端与闭合杆后端活动连接。

较佳的方案，所述挂钩本体内侧顶部设有多个锯齿。

本实用新型对照现有技术的有益效果是，由于使用者可以通过单手操纵升降控制杆的升降来实现控制闭合杆的开启和关闭，因此使用非常方便，由于架体上挂有物品时在物品自身的重力作用下闭合杆就能够自动关闭，因此能够有效地避免挂钩脱离悬挂绳(杆)。

附图说明

图1是本实用新型优选实施例的结构示意图；

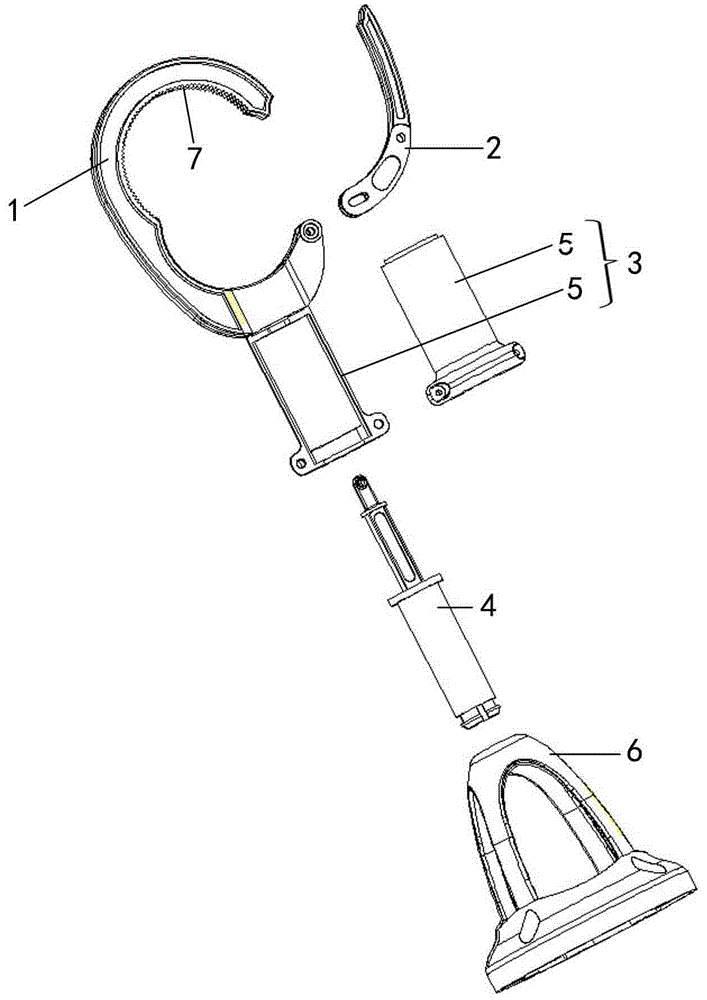

图2是图1所示优选实施例的零件分解图。

具体实施方式

如图1、2所示，本优选实施例中的晾晒架的挂钩，包括挂钩本体1和闭合杆2，所述挂钩本体1底部设有套筒3，所述套筒3内设有被限制在套筒3内并且可在套筒3内做升降运动的升降控制杆4和套设在升降控制杆4上的回位元件，所述闭合杆2中部铰接挂钩本体1，闭合杆2后端连接升降控制杆4顶端，所述回位元件的两端分别连接升降控制杆4、套筒3。所述升降控制杆4底端连接晾晒架的架体。

所述套筒3由两个套筒组件5组装而成。

所述升降控制杆4底端安装有用于连接架体的连接架6。

所述回位元件为弹簧（图中未画出）。

所述升降控制杆4顶端与闭合杆2后端活动连接。

所述挂钩本体1内侧顶部设有多个锯齿7。这些锯齿7能帮助挂钩本体1更好地抓住悬挂绳，减少晃动。

下面介绍一下安装有上述挂钩的晾晒架的工作过程：

在没有悬挂物品的初始状态下，回位元件的力迫使升降控制杆4上升到可以到达的最高处，此时闭合杆2处于打开状态，使用者可以非常轻松的将挂钩本体1挂到悬挂绳(杆)上。当使用者将物品挂到架体上后，在物品重力的作用下，升降控制杆4克服回位元件的力下降到最低处，此时闭合杆2处于关闭状态，挂钩呈一个封闭的环状，牢牢勾住悬挂绳(杆)上，即使遇到大风，也不会脱离悬挂绳。当使用完毕，需要将晾晒架从悬挂绳上取下时，使用者只需单手操作，用手将升降控制杆4向上托起，使得升降控制杆4上升，就可以让闭合杆2恢复打开状态，使用者可以非常轻松的单手操作，将挂钩本体1从悬挂绳(杆)上取下。

以上所述仅为本实用新型的较佳实施例，并非用来限定本实用新型的实施范围；即凡依本实用新型的权利要求范围所做的等同变换，均为本实用新型权利要求范围所覆盖。
