一种水瓶下置式饮水机的可抛弃式水路系统的制作方法

本实用新型涉及饮水机领域，特别是涉及一种水瓶下置式饮水机的可抛弃式水路系统。

背景技术：

水瓶下置式饮水机的出现为更换水瓶工作提供了方便。但由于下置式饮水机的水路比传统的水瓶上置式饮水机的水路复杂，所以很难进行水路的清洗和消毒，长期使用会给饮用者带来卫生和健康等严重问题。

技术实现要素：

本实用新型主要解决的技术问题是提供一种水瓶下置式饮水机的可抛弃式水路系统，所有涉水零件都可以通过抛弃方式，替换为新的经消毒的零件，只要合理控制替换周期的，就可以确保下置式饮水机水路系统的卫生和使用者的健康。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种水瓶下置式饮水机的可抛弃式水路系统，包括：吸水组件，所述吸水组件包括吸水管、水瓶压盖和吸水泵，所述水瓶压盖安装于水瓶瓶口，所述吸水泵为潜水式水泵，所述吸水管的下端与所述吸水泵连接，所述吸水管的上端与伸出所述水瓶压盖，所述吸水管包括吸水泵电源线套管和输水水路，所述吸水泵的电源线穿过所述电源线套管与外部电源连接；

柔性冷水袋组件，包括柔性袋体、进水管和出水管，所述进水管所述吸水管的输水水路连通；

热缸进水箱组件，包括水箱、水箱进水管路和水箱出水管路，所述水箱进水管路与所述吸水管的输水水路连通，所述水箱出水管路与热缸连通；

水压开关组件，通过检测热缸进水箱的水位控制所述吸水泵的开关；

所述吸水组件和柔性冷水袋组件为能够抛弃的组件。

在本实用新型一个较佳实施例中，所述水路系统还包括至少一个软管式放水开关组件，所述软管式放水开关组件包括按键机构和出水软管，按键机构松开，所述出水软管被压扁，所述按键结构按下，所述软管复原。

在本实用新型一个较佳实施例中，所述出水软管与所述出水管连通，所述出水软管为能够抛弃的部件。

在本实用新型一个较佳实施例中，所述出水软管与所述热缸的出水管路连通。

在本实用新型一个较佳实施例中，所述按键机构包括Z形按键，旋转支点、复位弹簧、按杆、按杆套管、按杆压脚和软管承台，所述Z形按键的一端为按压端，所述Z形按键的另一端连接所述按杆，所述旋转支点为所述Z形按键提供支点，所述按杆的一端连接所述复位弹簧，所述按杆的另一端连接所述按杆压脚，所述软管承台用于放置所述出水软管，所述按杆压脚位于所述软管承台的上方。

在本实用新型一个较佳实施例中，所述水压开关组件包括水压开关和浮球开关，所述浮球开关位于热缸进水箱中，所述水压开关通过管路与所述浮球开关连通。

在本实用新型一个较佳实施例中，所述水路系统还包括制冷管和保温箱，所述制冷管位于所述柔性袋体的外部，所述保温箱包围所述制冷管和所述柔性袋体。

在本实用新型一个较佳实施例中，所述水路系统还包括单向阀，所述单向阀位于所述柔性袋体的进水管上。

在本实用新型一个较佳实施例中，所述吸水管为塑料波纹管。

在本实用新型一个较佳实施例中，所述电源线套管为塑料波纹管。本实用新型的有益效果是：本实用新型水瓶下置式饮水机的可抛弃水路系统，所有涉水零件都可以通过抛弃方式，替换为新的经消毒的零件。特别是将柔性水袋作为储水和制冷器件，避免了空气进入水系统，可以大大延长涉水零件抛弃的周期，降低了客户的使用成本。只要合理控制替换周期的，就可以确保下置式饮水机水路系统的卫生和使用者的健康。

附图说明

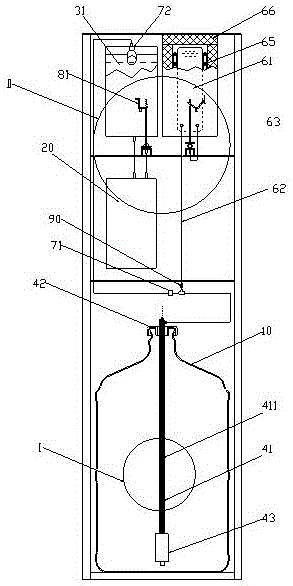

图1是本实用新型水瓶下置式饮水机的可抛弃水路系统一较佳实施例的结构示意图；

图2是图1所示的Ⅰ局部放大图；

图3是图1所示的Ⅱ局部放大图；

附图中各部件的标记如下：10-水瓶、20-热缸、31-热缸进水箱、32-水箱进水管路、33-水箱出水管路、41-吸水管、411-吸水泵电源线套管、412-输水水路、42-水瓶压盖、43-吸水泵、61-柔性袋体、62-进水管、63-出水管、65-制冷管、66-保温箱、71-水压开关、72-浮球开关、81-按键机构、 811-Z形按键、812-旋转支点、813-复位弹簧、814-按杆、815-按杆套管、816-按杆压脚、817-软管承台、82-出水软管、90-单向阀。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

请参阅图1 至图3，本实用新型实施例包括：

一种水瓶下置式饮水机的可抛弃水路系统，包括：水瓶10、热缸20、热缸进水箱组件、吸水组件、柔性冷水袋组件、水压开关组70、软管式放水开关组件80、制冷管65、保温箱66和单向阀90。

所述水瓶10位于整个水路系统的下部。

所述吸水组件包括吸水管41、水瓶压盖42和吸水泵43，所述吸水管41的下端与所述吸水泵43连接，所述吸水管41的上端与伸出所述水瓶压盖42通过出水口与输水管路连接。所述吸水管41的内部设有吸水泵电源线套管411，所述吸水管41与吸水泵电源线套管411之间的缝隙为输水水路412。所述吸水管41可以塑料硬管，也可以是塑料波纹管。当采用塑料波纹管时，所述吸水管41可以适应不同的水瓶规格。所述吸水泵43为一潜水式水泵，工作时位于水瓶10的底部。所述吸水泵电源线套管411，为吸水泵的电源线的通路，并起到将电路与水路完全隔绝的作用。所述吸水泵电源线套管411装在吸水管41的内部，下端与吸水泵43连接，上端伸出水瓶盖。吸水泵43的电源线通过吸水泵电源线套管411与外部电源连接。吸水泵电源线套管411也可以与吸水管41一样采用塑料波纹管，以适应不同高度的水瓶规格。所述吸水泵43的底端为吸水口，所述吸水泵43的顶端与所述吸水管41和所述吸水泵电源线套管411连接。吸水泵43通过所述吸水管的输水水路412、三通、单向阀和输水管将水瓶内的水输送到冷水袋，并通过三通、水压开关、输水管和浮球进水阀将水输送到热缸进水箱。采用潜水泵作为吸水泵可以大大降低电机的功率和抛弃成本。所述水瓶压盖42安装于水瓶10瓶口，水瓶压盖42为吸水管和电源线套管的安装座，工作时盖在水瓶的口部，起到防尘和吸水泵定位的作用。

所述热缸进水箱组件，包括热缸进水箱31、水箱进水管路32和水箱出水管路33，所述水箱进水管路31与所述吸水管的输水水路412连通，所述水箱出水管路33与热缸20连通。所述热缸进水箱组件的作用是储存吸水泵输送的水，然后再输送到热缸20加热。

所述柔性冷水袋组件，包括柔性袋体61、进水管62和出水管63，所述进水管62与所述吸水管41的输水水路412连通。所述柔性冷水袋组件的作用是储水、与制冷装置进行热交换和输出冷水。采用柔性袋体61的主要目的是利用水袋容积可变的特性，防止进水和放水时空气进入水系统，避免外界空气和细菌进入水袋后快速繁殖，污染水质。

所述制冷管65位于所述柔性袋体61的外部，所述保温箱66包围所述制冷管和所述柔性袋体61，所述保温箱66可以为泡沫保温箱。

所述水压开关组件，通过检测热缸进水箱31的水位控制所述自吸式水泵组件的开关。所述水压开关组件包括水压开关71和浮球开关72，所述浮球开关72位于热缸进水箱31中，浮球开关72的作用是控制热缸进水箱31的水位，防止溢水。所述水压开关71通过管路与所述浮球开关72连通。当柔性袋体61中进满水且热缸进水箱31水位达到浮球开关关闭位后，水路的压力升高，水压开关71动作，切断所述吸水泵43的电源。当放水后，水路压力下降，水压开关复位，所述吸水泵43恢复通电。

所述软管式放水开关组件，所述软管式放水开关组件包括按键机构81和出水软管82，按键机构81松开，所述出水软管82被压扁，所述按键结构81按下，所述出水软管82复原。结合图3所示，本实施例中所述按键机构包括Z形按键811，旋转支点812、复位弹簧813、按杆814、按杆套管815、按杆压脚816和软管承台817，所述Z形按键811的一端为按压端，所述Z形按键811的另一端连接所述按杆814，所述旋转支点812为所述Z形按键811提供支点，所述按杆814的一端连接所述复位弹簧813，所述按杆814的另一端连接所述按杆压脚816，所述软管承台817用于放置所述出水软管，所述按杆压脚816位于所述软管承台817的上方。所述软管式放水开关组件作用是控制冷水和热水的开关，当Z形按键811松开时，按杆压脚816在复位弹簧813的作用下向下运动，所述出水软管82被压瘪，所述出水软管82不通水；当Z形按键811按下时，按杆压脚816向上运动，所述出水软管82复原，水路接通。采用软管式放水开关的目的是装拆比较方便和抛弃成本低。

所述软管式放水开关组件安装于出水口处，可安装于所述柔性冷水袋组件的出水口处，与所述出水管63连通。也可同时安装在所述热缸20的出水口处，与所述热缸20的出水管路连通。

所述单向阀90位于进水管62上。可防止进入柔性袋体61的水返流到热缸进水箱31。

本实用新型水瓶下置式饮水机的可抛弃水路系统，包括水瓶10、热缸20、热缸进水箱组件、吸水组件、柔性冷水袋组件、水压开关组70、软管式放水开关组件80和单向阀90等。所述的零件，除热缸不需要抛弃外，其余的零件可以选择全部或部份抛弃，以替换为新的经消毒的零件。只要合理控制替换周期，就可以确保下置式饮水机水路系统的卫生和使用者的健康。本实施例中，优选定期抛弃的组件为所述吸水组件、柔性冷水袋组件和所述出水软管82。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
