浴帘杆的固定安装结构的制作方法

本实用新型涉及一种浴帘杆，特别是涉及一种浴帘杆的固定安装结构。

背景技术：

浴帘杆结构大都由两端的底座和一根浴帘杆组成的，底座上焊有牙纹管，浴帘杆上设接一个螺母，在安装时，将底座固定后，旋转牙纹管与浴帘杆顶紧固定。由于浴帘杆整条安装使用时，浴帘杆与底座之间的连接大都较为复杂，装配较为不便，对安装的难度和对墙面的要求较高，给使用者带来许多不便。

技术实现要素：

本实用新型的目的在于提供一种装配方便的浴帘杆的固定安装结构。

为实现上述目的，本实用新型的技术解决方案是：

本实用新型是一种浴帘杆的固定安装结构，包括两个墙座、顶丝、T型接头、伸缩小管、塑料滑套、伸缩大管；所述的伸缩小管内端套接有塑料滑套，伸缩小管连同套接其上的塑料滑套一起活动套置在伸缩大管内腔，伸缩小管的外端与T型接头内端套接并通过顶丝固定，T型接头的外端与一个墙座连接；所述的伸缩大管的外端与T型接头内端套接并通过顶丝固定，T型接头的外端与另一个墙座连接。

所述的伸缩小管的外端通过塑料套与T型接头内端套接并通过顶丝固定；所述的伸缩大管的外端通过塑料套与T型接头内端套接并通过顶丝固定。

所述的T型接头外端侧壁上垂直向外延伸出一个T形块，在墙座的内侧上开设一个卡槽且卡槽的槽口形状和大小与T型接头上的T形块的形状和大小相配，T型接头的T形块可摆动的卡置在墙座的卡槽内。

采用上述方案后，由于本实用新型包括两个墙座、顶丝、T型接头、伸缩小管、塑料滑套、伸缩大管；伸缩小管可相对伸缩大管伸缩，以适应不同距离墙体的要求，而且，本实用新型套接在伸缩小管和伸缩大管外端的T型接头是通过T型接头上的T形块与墙座上的卡槽活动卡接的，安装装配起来十分方便。

下面结合附图和具体实施例对本实用新型作进一步的说明。

附图说明

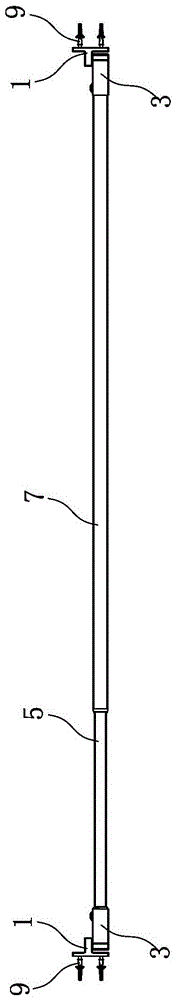

图1是本实用新型的轴测图；

图2是本实用新型的正视图

图3是本实用新型的剖视图；

图4是本实用新型T型接头与墙座配合的正视图；

图5是图4沿A-A线的剖视图；

图6是本实用新型T型接头与墙座配合的俯视图；

图7是本实用新型T型接头与墙座配合的侧视图；

图8是图7沿B-B线的剖视图。

具体实施方式

如图1-图3所示，本实用新型是一种浴帘杆的固定安装结构，包括两个墙座1、顶丝2、T型接头3、塑料套4、伸缩小管5、塑料滑套6、伸缩大管7。

所述的伸缩小管5内端套接有塑料滑套6，伸缩小管5连同套接其上的塑料滑套6一起活动套置在伸缩大管7内腔，伸缩小管5的外端通过塑料套4与T型接头3内端套接并通过顶丝2固定，T型接头3的外端与一个墙座1连接。

所述的伸缩大管7的外端通过塑料套4与T型接头3内端套接并通过顶丝2固定，T型接头3的外端与另一个墙座1连接。

所述的墙座1通过沉头螺钉8与安装在墙体内的塑料套9螺接固定。

如图4-图7所示，所述的T型接头3外端侧壁上垂直向外延伸出一个T形块31，在墙座1的内侧上开设一个卡槽11且卡槽11的槽口形状和大小与T型接头3上T形块31的形状和大小相配，T型接头3的T形块31可摆动的卡置在墙座1的卡槽11内。

本实用新型的装配方法：

如图1-图3所示，装配时，伸缩小管5内端套接上塑料滑套6，伸缩小管5连同套接其上的塑料滑套4一起活动套置在伸缩大管7内腔，伸缩小管5可相对伸缩大管7活动。墙座1通过沉头螺钉8、塑料套9固定在墙体上，T型接头3的T形块31卡置在墙座1的卡槽11内，伸缩小管5和伸缩大管7的外端分别通过塑料套4与T型接头3内端套接，调整好T型接头3的摆动角度、伸缩小管5和伸缩大管7的长度后通过顶丝2固定好位置即可。

本实用新型的重点就在于：T型接头与墙座活动卡接。

以上所述，仅为本实用新型较佳实施例而已，墙座的外形可有多种，如T形等，故不能以此限定本实用新型实施的范围，即依本实用新型申请专利范围及说明书内容所作的等效变化与修饰，皆应仍属本实用新型专利涵盖的范围内。
