一种浴室用毛巾架的制作方法

本实用新型涉及一种毛巾架，特别涉及一种浴室用毛巾架。

背景技术：

目前，市场上的公开号为CN203000762U的中国专利公开了一种浴室用毛巾架，包括架杆和至少两个挂钩，架杆为圆形，固定在浴室墙壁上，挂钩由圆环形的挂钩圈、连接在挂钩圈上的挂钩杆和挂钩杆尾部的钩子组成，挂钩圈套在架杆上，其大小与架杆直径相配合，其特征在于：还包括毛巾杆，毛巾杆上设有与挂钩杆大小及数量相配合的卡子，使毛巾杆可以固定在挂钩杆上。

上述方案中，使用时，若是将毛巾悬挂在挂钩上，毛巾会将挂钩的钩子遮盖，此时对于使用者产生了视野盲区，向下施力会导致手掌产生明显的刺痛感，甚至戳伤手掌。

技术实现要素：

本实用新型的目的是提供一种浴室用毛巾架，其优点是采用简单的组装方式将挂钩的钩子端部钝化，提高安全性。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种浴室用毛巾架，包括承接体，所述承接体上设有至少两个挂钩，所述挂钩上设有与其螺纹连接的限位台，所述限位台的内壁底部设有定位槽，所述挂钩的端部设有与定位槽配合的定位凸起。

通过上述技术方案，挂钩的端部通过螺纹与限位台组装，该组装方式较为简单，容易配合，当限位台上定位凸起和定位槽配合时，将形成过盈配合，由此使得限位台的旋动阻力逐渐变大，进而不易从挂钩上脱离，提高了限位台安装以后的稳定性；限位台的顶面面积较大，相比原有的挂钩，限位台提供了一个较为安全的接触面，使得使用者挂接毛巾时，即使手掌拍在挂钩上也不会产生明显的疼痛感，安全性较高。

本实用新型进一步设置为：所述定位凸起上设有十字开口。

通过上述技术方案，定位凸起上的十字开口可供定位凸起向内收拢，形成弹性外扩，在保持定位凸起与定位槽配合紧密的同时还能够使得定位凸起与定位槽的内壁挤压抵触，此时的配合效果较为紧密。

本实用新型进一步设置为：所述挂钩上设有供限位台抵触的限位挡环。

通过上述技术方案，限位挡环使得限位台在安装至一定位置时形成相对抵触，此时限位台相对挂钩则不能进一步旋入，实现了结构上的定位，且在靠近限位挡环时可以给组装人员一个信息反馈，得知当前的旋入深度至完全抵触配合还有多少距离。

本实用新型进一步设置为：所述限位台的顶面呈向内凹陷的弧形结构。

通过上述技术方案，在限位台的顶面相当于形成了一个凹面，该凹面可供手指适当容置，手持承载体和相对较高位置的挂钩上的限位台时，拇指按压在限位台的顶面，能够有效防止拇指打滑，避免拇指脱离限位台，提高握持稳定性。

本实用新型进一步设置为：所述限位台上设有光滑的导入段。

通过上述技术方案，导入段相当于在一定程度上增大了开口大小，沿着导入段可以使限位台的导入更加顺畅，限位台与挂钩的初始位置的配合更加容易定位。

本实用新型进一步设置为：所述承接体背向挂钩的一侧设有抵触键，所述抵触键为弹性结构。

本实用新型进一步设置为：所述抵触键为半球状结构。

通过上述技术方案，当承接体在门板上安装时，抵触键与门板上的接触为点接触，避免了承接体与门板的大面积接触摩擦，使得承接体更加耐用，相对损耗较小。

本实用新型进一步设置为：所述承接体包括支撑板和翻边，翻边向下翻折，所述翻边为圆弧形结构，所述支撑板为长方体结构。

通过上述技术方案，在承接体上的支撑板具有较宽的安装挂接宽度，针对宽度较宽的门板也能够挂接，翻边的结构为圆弧结构，减少了外缘的棱角，翻边的整体过渡较为平滑，避免了使用者划伤，提高了安全性。

本实用新型进一步设置为：所述承接体的宽度从靠近支撑板的一侧到靠近挂钩的一侧逐渐减少。

通过上述技术方案，承接体的一侧为倒梯形的结构，整体更接近于手掌握持时形状，握持承接体时，使用者可以根据自身的手掌大小握持承接体的不同位置，由于整体的宽度逐渐减小，相对应的边缘的割裂感也得到了降低。

本实用新型进一步设置为：所述承接体的翻边上设有调节螺栓。

通过上述技术方案，翻边上的调节螺栓进行旋入长度的调节能够适应不同的厚度的门板，适应范围更广，而在同一门板上安装时，通过旋转调节螺栓能够夹紧门板，减少了承接体的摆动，整体结构在振动幅度减小。

综上所述，本实用新型具有以下有益效果：在使用时，组装好的限位台能够将挂钩的端部有效钝化，且限位台与挂钩通过螺纹配合、定位凸起与定位槽的挤压配合，实现了结构组装上的紧密配合，避免了限位台脱出。

附图说明

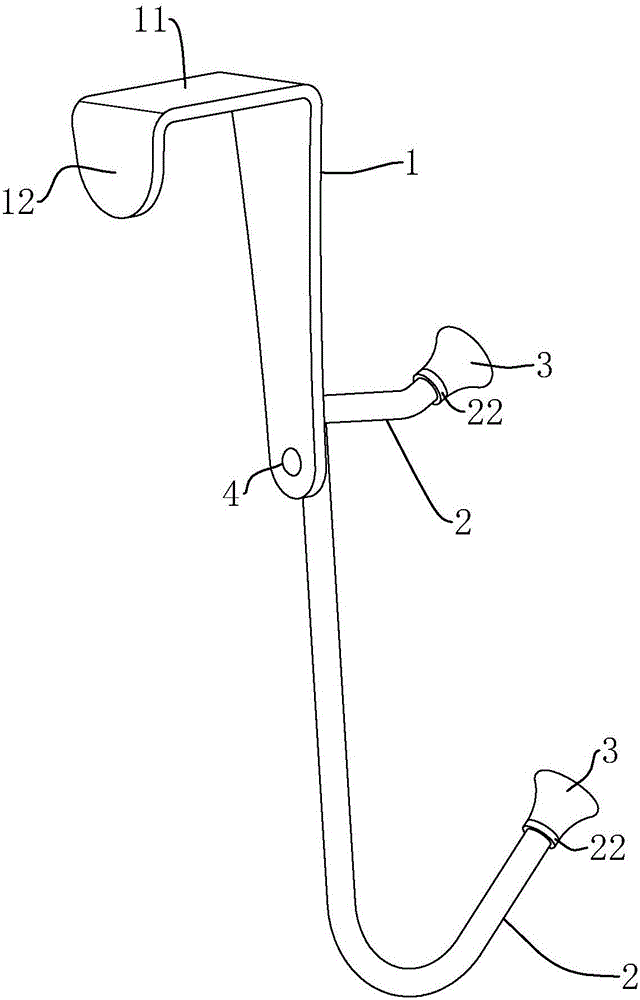

图1是实施例一的结构示意图；

图2是实施例一的凸显抵触键的结构示意图；

图3是实施例一的取下限位台的结构示意图；

图4是图3中A处放大图；

图5是实施例一的限位台的剖视图；

图6是实施例二的结构示意图。

附图标记：1、承接体；11、支撑板；12、翻边；2、挂钩；21、定位凸起；22、限位挡环；3、限位台；31、定位槽；32、导入段；4、抵触键；6、调节螺栓。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例一：一种浴室用毛巾架，包括承接体1，承接体1包括支撑板11和翻边12，其中翻边12为圆弧形结构、支撑板11为长方体结构。承接体1上设有两个挂钩2，用于挂接毛巾等生活用品。挂钩2上设有与其螺纹连接的限位台3，限位台3的内壁底部设有定位槽31，限位台3上设有光滑的导入段32，挂钩2的端部设有定位凸起21，在定位凸起21上开设有十字开口。在挂钩2上安装限位台3时，如图4和图5，首先抵触至光滑的导入段32，沿着导入段32能够顺畅滑移且进入螺纹配合的范围，限位台3的内螺纹面与挂钩2的外螺纹形成配合，随着限位台3的进一步旋转，挂钩2和限位台3的配合深度逐渐加深，当定位凸起21的端部靠近定位槽31时，通过挂钩2内壁的挤压，定位凸起21整体向十字开口内收拢，使得定位凸起21与挂钩2实现更加紧密的配合，相对应的限位台3与挂钩2的配合更加紧密。

若限位台3的顶面为平面或凸面，则手指容易从限位台3的顶面向外缘滑移，并逐步脱离限位台3，导致握持整个部件时较为不稳定；限位台3的顶面向内凹陷呈弧形结构，因此限位台3的顶面相当于形成了一个凹面，在手持承载体和较高位置的挂钩2上的限位台3时，拇指按压在限位台3的顶面，能够有效防止拇指打滑，提高握持稳定性。

在挂钩2上设有限位挡环22，当限位台3逐步旋紧时，限位台3与限位挡环22逐渐靠近，最终抵触，此时限位台3的安装位置已经到达合适位置，无需进一步旋入，因而提醒了操作人员目前的安装位置情况。

承接体1背向挂钩2的一侧设有抵触键4，抵触键4为半球状且为弹性结构，因此承接体1在挂靠时门板时，承接体1通过抵触键4实现点接触，减少了承接体1与门板的摩擦磨损。

实施例二：与实施例一的不同之处在于，如图5，承接体1的翻边12上设有调节螺钉，在翻边12上安装调节螺栓6能够实现承接体1的宽度间距调整，以适应不同厚度的门板。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
