一种具有裸眼3D效果的相框的制作方法

本实用新型涉及摄影领域，属于光学技术领域，更具体地说，尤其涉及一种具有裸眼3D效果的相框.

背景技术：

随着3D显示技术的不断发展，带裸眼3D功能的电视、手机、平板、游戏机等设备在市面上相继出现，但是到目前为止，用于显示相片的相框大多数仍旧延续2D平面显示，市场很少出现3D相框，即使偶尔存在一些3D相框，其产生的立体效果也不怎么好，虽然成本较低，但是缺乏动感且不能更换图片，无法满足人们的需要。

技术实现要素：

本实用新型的目的在于针对上述现有技术的不足，提供一种具有裸眼3D效果的相框，可以产生更好的动态效果，并能随时更换相片，以满足人们对图片的欣赏需要。

本实用新型的技术方案是这样实现的：一种具有裸眼3D效果的相框，包括相框本体和底座，所述相框本体底部固定有支撑柱，底座上设有与所述支撑柱相配合的圆形支撑管，所述底座内部设有驱动所述支撑管转动的小电机和进行供电的微型蓄电池；所述相框本体的正面和背面均开设有方形的相片安装槽，所述相片安装槽内由内至外依次安装有离型膜、胶粘层、PET基材、柱透镜、保护膜和玻璃板；所述相框底座和相框本体上设有多个LED灯芯。

进一步的，所述相框本体的侧面设有两个与两个相片安装槽相连通的开口，所述开口处装有密封盖。

进一步的，相框底座上的LED灯芯为彩色灯芯，彩色灯芯设有至少四个且均布在所述相框底座的上表面。

进一步的，相框本体上的LED灯芯为白色灯芯，白色灯芯设置在两个相片安装槽的左右侧边。

进一步的，所述玻璃板表面涂覆有透明防污层。

进一步的，所述相框底座的侧面设有与所述微型蓄电池相连通的充电接口。

进一步的，所述相框底座上设有用于控制LED灯芯和小电机开关的控制按钮。

进一步的，两个相片安装槽之间的隔板采用不透光材料支撑。

本实用新型的有益效果在于：本实用新型结构简单紧凑，生产成本低，能够产生更好的裸眼3D效果，且通过LED灯芯的设置使得本相框不仅可以在白天欣赏，也可以在晚上欣赏，且相框本体在控制按钮按下后，能够进行转动，不仅可以同时欣赏相框本体前后的两张相片，而且使得相片的3D效果更强，具有更好的视觉冲击力，满足了现代人们追求3D的立体效果；LED灯芯的设置使得相片的展示更加清晰、更加美观；打开密封盖能够随时进行相片的更换，解决了现有相框适中采用同一相片的问题，方便了人们随时更换相片的需求。

附图说明

下面结合附图中的实施例对本实用新型作进一步的详细说明，但并不构成对本实用新型的任何限制。

图1是本实用新型一种具有裸眼3D效果的相框的立体图。

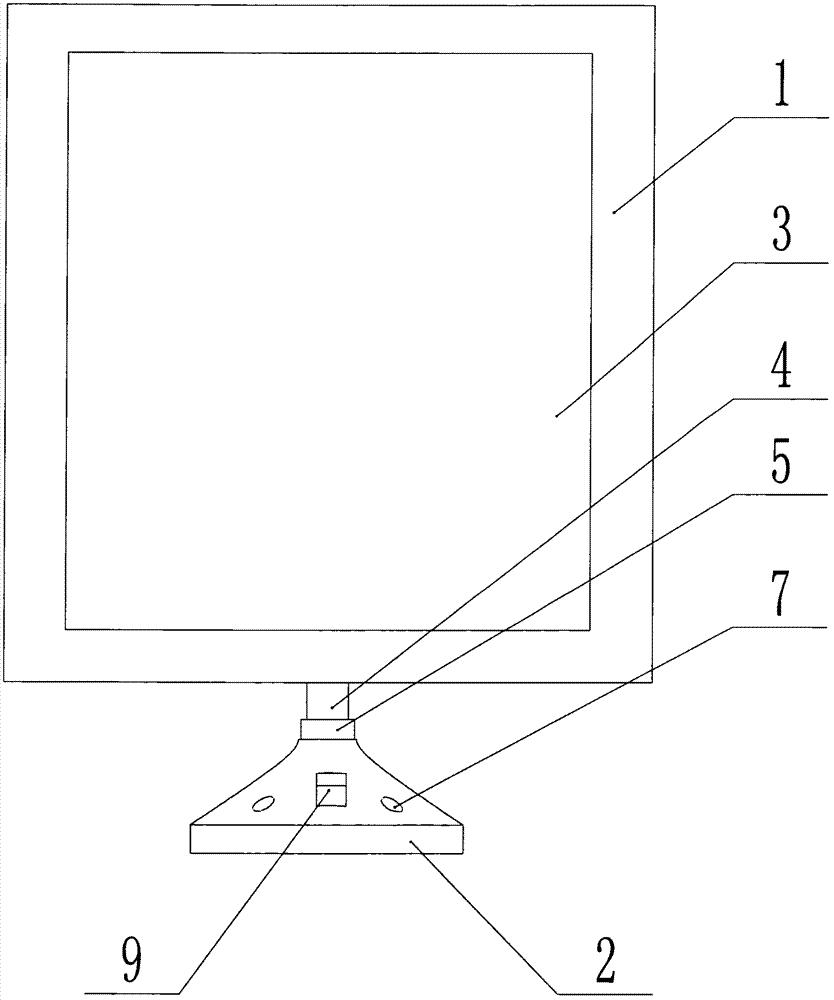

图2是本实用新型一种具有裸眼3D效果的相框的主视图。

图中，1-相框本体、2-底座、3-相片安装槽、4-支撑柱、5-圆形支撑管、6-密封盖、7-彩色灯芯、8-白色灯芯、9-控制按钮。

具体实施方式

下面结合附图对本实用新型进行进一步的说明：

参阅图1～2所示，本实用新型的一种具有裸眼3D效果的相框，包括相框本体1和底座2，所述相框本体1底部固定有支撑柱4，底座2上设有与所述支撑柱4相配合的圆形支撑管5，所述底座2内部设有驱动所述支撑管转动的小电机和进行供电的微型蓄电池；所述相框本体1的正面和背面均开设有方形的相片安装槽3，所述相片安装槽3内由内至外依次安装有离型膜、胶粘层、PET基材、柱透镜、保护膜和玻璃板；所述相框底座2和相框本体1上设有多个LED灯芯。

所述相框本体1的侧面设有两个与两个相片安装槽3相连通的开口，所述开口处装有密封盖6。密封盖6打开后露出开口，可以将相片安装槽3内的相片去除，以便随时更换相片。

相框底座2上的LED灯芯为彩色灯芯7，彩色灯芯7设有至少四个且均布在所述相框底座2的上表面。彩色灯芯7能产生彩色的光线，彩色灯芯7内嵌在相框底座上，彩色灯芯7直接照射到相对应的相框本体1的表面上产生彩色效果，从而更好的提高相片的观赏效果。

相框本体1上的LED灯芯为白色灯芯8，白色灯芯8设置在两个相片安装槽3的左右侧边。白色灯芯8用于黑暗环境下对相片进行补光，从而使相片能够更好的展示。

所述玻璃板表面涂覆有透明防污层。透明的防污层可以有效的防止玻璃片表面落尘和油污，也便于玻璃表面的擦洗。

所述相框底座2的侧面设有与所述微型蓄电池相连通的充电接口。充电接口为USB充电接口，充电机口连接充电器后能够对相框底座2内的微型蓄电池进行充电。

所述相框底座2上设有用于控制LED灯芯和小电机开关的控制按钮9。控制按钮有三种模式，分别为关闭模式、补光模式和彩光模式，关闭模式下LED灯芯和小电机均处于关闭状态，补光模式下小电机和白色灯芯8打开，彩光模式下小电机和彩色灯芯7打开。

两个相片安装槽3之间的隔板采用不透光材料支撑。两个相片安装槽3相互独立，分别放置一张相片，从而更好的增加了相框的展示效果。

以上所举实施例为本实用新型的较佳实施方式，仅用来方便说明本实用新型，并非对本实用新型作任何形式上的限制，任何所属技术领域中具有通常知识者，若在不脱离本实用新型所提技术特征的范围内，利用本实用新型所揭示技术内容所作出局部更动或修饰的等效实施例，并且未脱离本实用新型的技术特征内容，均仍属于本实用新型技术特征的范围内。
