本实用新型涉及餐饮包装容器技术领域，具体提供一种旋转杯。

背景技术：

目前市场上用以盛装膨化食品的杯装容器的结构较为单一，最多在杯装容器外表面上印刷不同的彩色图案以提升产品的吸引力。然而上述这种在杯装容器上印刷的彩色图案为静止的，因而比较呆板、无味，产品的吸引力度有限。

有鉴于此，特提出本发明。

技术实现要素：

为了克服上述缺陷，本实用新型提供了一种旋转杯，该旋转杯不仅具有优良的抗压强度、支撑强度和隔热保温性能，且还趣味性高，可留存再利用，产品价值高。

本实用新型为了解决其技术问题所采用的技术方案是：一种旋转杯，包括一用以盛装物料的杯体和一外套体，所述杯体的上侧开口，以供物料置入；所述杯体的立壁外侧上还印刷有多个第一图案层；

所述外套体活动套设于所述杯体的立壁外，还在所述外套体上开设有透视孔，当通过外力带动所述外套体相对所述杯体旋转时恰能够使多个所述第一图案层依次对应于所述透视孔来构成连续的动态画面。

作为本实用新型的进一步改进，所述杯体具有一为倒圆台形状的杯体主体，所述杯体主体的上侧开口，以供物料置入；所述杯体主体上并靠近于其底面的部分还径向朝外凸出形成一圈第一凸肋。

作为本实用新型的进一步改进，所述杯体主体上并靠近于其开口侧的部分径向朝外凸出形成一圈第二凸肋；

所述外套体活动套设于所述杯体主体的立壁外，且所述外套体的上下两侧还分别抵接于所述第二凸肋和第一凸肋上。

作为本实用新型的进一步改进，所述杯体主体的开口侧边缘径向朝外延伸形成一圈凸边；

所述外套体活动套设于所述杯体主体的立壁外，且所述外套体的上下两侧还分别抵接于所述凸边和第一凸肋上。

作为本实用新型的进一步改进，多个所述第一图案层皆布设于所述杯体主体的立壁外侧上；且每一所述第一图案层的尺寸还各分别与所述透视孔的尺寸相匹配。

作为本实用新型的进一步改进，所述外套体为由一块弧形板的弧长方向两侧对接后围成的中空结构体，该中空结构体为与所述杯体主体相配合的倒圆台形状，且该中空结构体的外表面上还印刷有第二图案层。

作为本实用新型的进一步改进，还设有一盖体，所述盖体与所述凸边可拆卸地卡扣连接，以封闭所述杯体主体的上侧开口。

作为本实用新型的进一步改进，所述盖体上还设置有一投币口。

本实用新型的有益效果是：该旋转杯具有以下优点：①该旋转杯中的杯体和外套体构成双重结构，一方面大大提高了旋转杯的抗压强度和支撑强度，使其不易变形；另一方面还大大提高了旋转杯的隔热保温性能，如当利用该旋转杯盛装方便面时，在冲泡过程中，该旋转杯既可避免热量的流失，使方便面得到充分浸泡和保温，又不会使旋转杯外表面发烫，避免烫手现象；②通过外力带动所述外套体相对所述杯体旋转时恰能够使多个所述第一图案层依次对应于所述透视孔从而构成连续的动态画面，即使用户视觉上产生动画效果，进而增加该旋转杯产品的趣味性与吸引性；③该旋转杯结构简单、易加工，生产成本低，且可留存再利用(如作存钱罐使用)，产品价值高，符合市场需求。

附图说明

图1为本实用新型所述旋转杯的结构示意图；

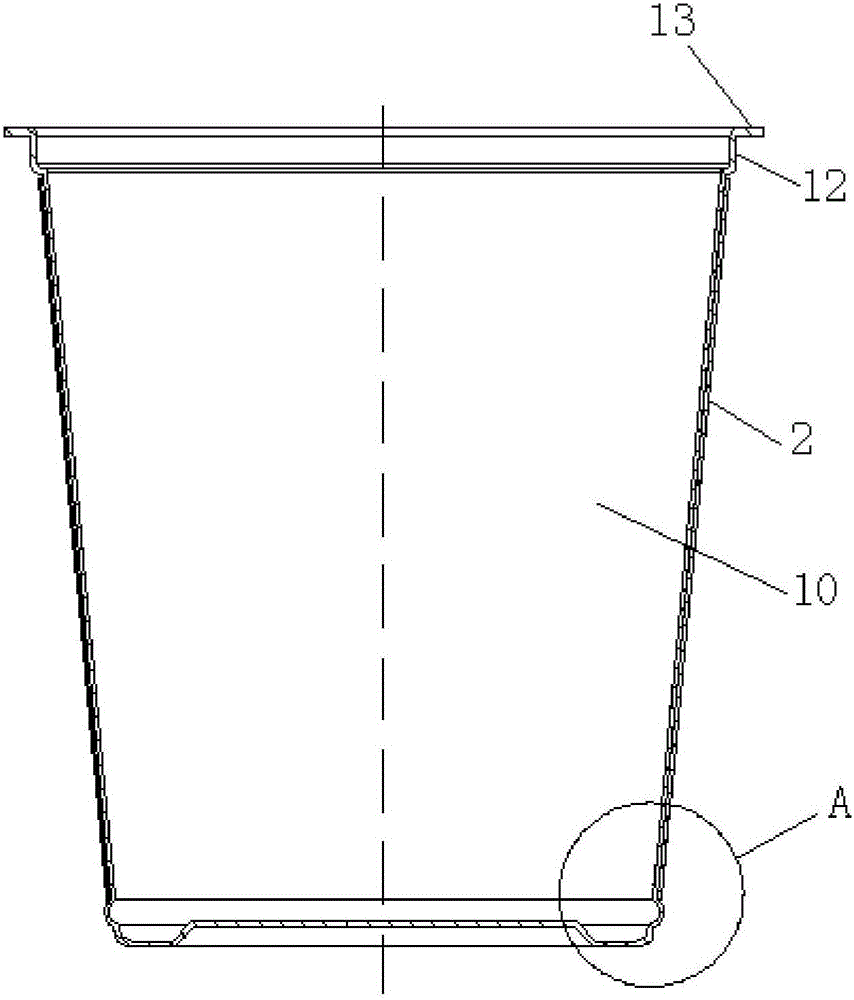

图2为本实用新型所述旋转杯的剖面结构示意图；

图3为图2所示A部的放大结构示意图。

结合附图，作以下说明：

1——杯体 10——杯体主体

11——第一凸肋 12——第二凸肋

13——凸边 2——外套体

3——透视孔

具体实施方式

下面参照图对本实用新型的优选实施例进行详细说明。

本实用新型公开了一种旋转杯，包括一用以盛装物料(如膨化休闲食品)的杯体1和一外套体2，所述杯体1的上侧开口，以供物料置入；所述杯体1的立壁外侧上还印刷有多个第一图案层；所述外套体2活动套设于所述杯体1的立壁外，还在所述外套体2上开设有透视孔3，当通过外力带动所述外套体2相对所述杯体1旋转时恰能够使多个所述第一图案层依次对应于所述透视孔3来构成连续的动态画面，即使用户视觉上产生动画效果，进而增加产品的趣味性与吸引性。

本实用新型所述旋转杯的具体实施方式有多种，举例说明如下：

第一实施例：

在本实施例中，所述杯体1具有一由纸质或食品级塑胶材质制成且为倒圆台形状的杯体主体10，所述杯体主体10的上侧开口，以供物料置入；所述杯体主体10的立壁外侧上布设有多个所述第一图案层，多个所述第一图案层围绕所述杯体主体的中心线呈对称分布，且每一所述第一图案层的尺寸还各分别与所述透视孔3的尺寸相匹配；另外，所述杯体主体10上并靠近于其底面的部分还径向朝外凸出形成一圈第一凸肋11，所述杯体主体10上并靠近于其开口侧的部分径向朝外凸出形成一圈第二凸肋12。

所述外套体2为由一块弧形纸板的弧长方向两侧对接后围成的中空结构体，该中空结构体为与所述杯体主体10相配合且轴向两侧均敞口的倒圆台形状，该中空结构体的外表面上还印刷有第二图案层；所述外套体2活动套设于所述杯体主体10的立壁外，且所述外套体2的上下两侧还分别抵接于所述第二凸肋12和第一凸肋11上，即本实施例是通过第一、二凸肋来支撑外套体，避免其滑落出杯体外。

此外，在本实施例中，可通过封膜封闭杯体主体的上侧开口，或者通过盖体螺接于杯体主体的上侧开口。

第二实施例：

在本实施例中，所述杯体1具有一由纸质或食品级塑胶材质制成且为倒圆台形状的杯体主体10，所述杯体主体10的上侧开口，以供物料置入；所述杯体主体10的立壁外侧上布设有多个所述第一图案层，多个所述第一图案层围绕所述杯体主体的中心线呈对称分布，且每一所述第一图案层的尺寸还各分别与所述透视孔3的尺寸相匹配；另外，所述杯体主体10上并靠近于其底面的部分还径向朝外凸出形成一圈第一凸肋11，所述杯体主体10的开口侧边缘径向朝外延伸形成一圈凸边13。

所述外套体2为由一块弧形纸板的弧长方向两侧对接后围成的中空结构体，该中空结构体为与所述杯体主体10相配合且轴向两侧均敞口的倒圆台形状，且该中空结构体的外表面上还印刷有第二图案层；所述外套体2活动套设于所述杯体主体10的立壁外，且所述外套体2的上下两侧还分别抵接于所述凸边13和第一凸肋11上，即本实施例是通过凸边和第一凸肋来支撑外套体，避免其滑落出杯体外。

此外，在本实施例中，还设有一盖体，所述盖体与所述凸边13可拆卸地卡扣连接，以封闭所述杯体主体10的上侧开口；且在所述盖体上还设置有一投币口，即该旋转杯还可作为存钱罐使用。

第三实施例：

在本实施例中，所述杯体1具有一由纸质或食品级塑胶材质制成且为倒圆台形状的杯体主体10，所述杯体主体10的上侧开口，以供物料置入；所述杯体主体10的立壁外侧上布设有多个所述第一图案层，多个所述第一图案层围绕所述杯体主体的中心线呈对称分布，且每一所述第一图案层的尺寸还各分别与所述透视孔3的尺寸相匹配；另外，所述杯体主体10上并靠近于其底面的部分还径向朝外凸出形成一圈第一凸肋11，所述杯体主体10上并靠近于其开口侧的部分径向朝外凸出形成一圈第二凸肋12，且所述杯体主体10的开口侧边缘径向朝外延伸形成一圈凸边13。

所述外套体2为由一块弧形纸板的弧长方向两侧对接后围成的中空结构体，该中空结构体为与所述杯体主体10相配合且轴向两侧均敞口的倒圆台形状，且该中空结构体的外表面上还印刷有第二图案层；另外，因在本实施例中，所述第一凸肋11、第二凸肋12、凸边13三者是结合于一体上的(如说明书附图所示)，因而当将所述外套体2活动套设于所述杯体主体10的立壁外时，所述外套体2的上下两侧可分别抵接于所述第二凸肋12和第一凸肋11上，以避免滑落出杯体外；或者所述外套体2的上下两侧分别抵接于所述凸边13和第一凸肋11上，以避免滑落出杯体外。

此外，在本实施例中，还设有一盖体，所述盖体与所述凸边13可拆卸地卡扣连接，以封闭所述杯体主体10的上侧开口；且在所述盖体上还设置有一投币口，即该旋转杯还可作为存钱罐使用。

综上所述，本实用新所述的旋转杯具有以下优点：①该旋转杯中的杯体和外套体构成双重结构，一方面大大提高了旋转杯的抗压强度和支撑强度，使其不易变形；另一方面还大大提高了旋转杯的隔热保温性能，如当利用该旋转杯盛装方便面时，在冲泡过程中，该旋转杯既可避免热量的流失，使方便面得到充分浸泡和保温，又不会使旋转杯外表面发烫，避免烫手现象。②通过外力带动所述外套体相对所述杯体旋转时恰能够使多个所述第一图案层依次对应于所述透视孔从而构成连续的动态画面，即使用户视觉上产生动画效果，进而增加产品的趣味性与吸引性。③该旋转杯结构简单、易加工，生产成本低，且可留存再利用(如作存钱罐使用)，产品价值高，符合市场需求。

以上所述仅是本实用新型的优选实施方式，但并不用于限制本实用新型，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为在本实用新型的保护范围内。
