一种温度可视化水杯的制作方法

本实用新型涉及杯具，具体涉及一种温度可视化水杯。

背景技术：

目前，人们感知水温的方法，常常是用嘴唇触碰少量水，或用手触摸杯体外壁进行判断，而不能直接远距离观察判断，而远距离观察有时候是必要的，例如照顾收养儿童、老年痴呆患者的福利院，一个护理人员需要照顾许多名人员，因此不可能逐个水杯去触摸，只能去观察。公开号为CN202355058U的实用新型公开了一种温热显示水杯，包括杯体与杯盖，在杯体外侧设置把手，在杯体侧壁上竖向镶嵌有温度计，温度计的刻度面朝向杯体外侧，温度计的底端触头延伸至杯体内部，在温度计的上部外侧涂覆红色透明材料层，在温度计的下部外侧涂覆蓝色透明材料层。当杯体内有水时，杯体侧壁上镶嵌的温度计会显示水的温度，方便人们时刻了解水温，另外，该专利的发明人所温度计内的水银柱会根据水温的不同处于不同的颜色区域，更适宜人们远观，不至于贴近杯体看温度。申请人认为这种说法有点牵强，因为水银柱的位置在近处都不容易观察，更别说在远处，因此该技术方案仍存在缺陷。

技术实现要素：

本实用新型的目的是克服现有技术的不足，提供一种可远距离观察的温度可视化水杯：

一种温度可视化水杯，包括杯口、杯身、杯底，其特征在于：杯口、杯身和杯底由透明玻璃或塑料制成，杯身和杯底的杯体内设置空腔形成双层结构，杯底设置一个将空腔与外界沟通的通孔，通过通孔向空腔内填充有氯化钴晶体，还包括一盖子将通孔密封。当杯中盛温水时透过玻璃外壳可以看到红色的氯化钴，当杯中盛热水时，氯化钴涂层变蓝，由此可以感知杯中水的温度。

进一步地，靠近杯底的杯身上套设护套，护套向杯底延伸后遮盖住盖子。避免小孩乱抠将盖子扣下将氯化钴泄露。

与现有技术相比，本实用新型利用化学物质在不同温度下的颜色来感知水的温度，人们可以直接“看到”水的温度而不用小心翼翼去尝试水的温度，防止烫伤，同时双层结构还具有一定的防烫和保温的作用。

附图说明

图1为本实用新型的结构示意图。

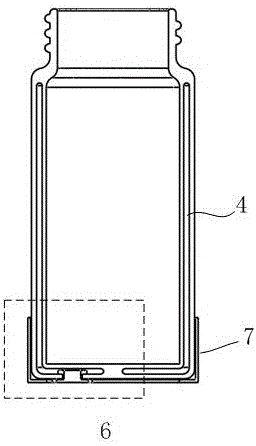

图2为图1的纵剖图。

图3为图2中虚框处的局部放大图。

具体实施方式

参见图1-3，一种温度可视化水杯，包括杯口1、杯身2、杯底3，杯口1、杯身2和杯底3由透明玻璃或塑料制成，杯身和杯底的杯体内设置空腔4形成双层结构，杯底3设置一个将空腔4与外界沟通的通孔5，通过通孔5向空腔4内填充有氯化钴晶体，还包括一盖子6将通孔5密封。靠近杯底的杯身上套设护套7，滑套7向杯底延伸后遮盖住盖子6（附图中为了更方便观看，没有遮住盖子）。
