一种双防倾倒的浴缸支撑架的制作方法

本实用新型涉及浴缸配件技术领域，特别是一种双防倾倒的浴缸支撑架。

背景技术：

浴缸盖支架一般固定在浴缸侧壁，用来收纳放置浴缸盖，而传统的浴缸盖支架结构一般结构复杂，放置浴缸盖时容易倾倒，因此使用不是很方便。

技术实现要素：

为了克服现有技术的上述缺点，本实用新型的目的是提供一种结构简单的，设计合理的，成本低的，具有双防倾倒的浴缸盖支撑架结构。

本实用新型解决其技术问题所采用的技术方案是：

一种双防倾倒的浴缸支撑架，包括口字型的支撑框架，其中：所述支撑框架通过铰接底座铰接定在浴缸后部，所述支撑框架中部两侧设置有防倾倒拉带，所述防倾倒拉带一端与支撑框架连接，另一端与浴缸侧面固定孔位连接，所述铰接底座由一体化成型的铰接孔套和安装板组成，所述铰接孔套中部剖开掉若干个半弧面形成有若个与安装板平行的卡位面，所述卡位面与支撑框架内的可伸缩卡位销柱形成防倾倒卡位结构。

作为本实用新型的进一步改进：所述支撑框架由上、下长套管、左、右短套管及连接长套管和短套管的四个转角连接杆构成，所述转角连接杆插接在长套管与短套管内，连接处设置有伸缩固定结构。

作为本实用新型的进一步改进：所述伸缩固定结构包括转角连接杆一端设置有若干个固定孔位和长套管或短套管一端也设置有若干个固定孔位，两处固定孔位相互对接并通过螺母安装固定。

作为本实用新型的进一步改进：所述伸缩固定结构包括转角连接杆一端设置有弹力固定按钮和长套管或短套管一端设置的与弹力按钮配合固定连接的若干个固定孔位。

与现有技术相比，本实用新型的有益效果是：本实用新型由口字型的支撑框架和铰接底座及防倾倒拉带构成，结构简单，成本低，同时设置有双重防浴缸盖倾倒结构：第一重为防倾倒拉带结构，第二重为当防倾倒拉带断裂或没扣好时，通过防倾倒卡位结构卡住支撑框架转动而防止浴缸盖倾倒，双重防浴缸盖倾倒结构能有效防护浴缸盖，增加浴缸盖支架的支撑安全稳定性，本实用新型的支撑框架的转角连接杆与长、短套管的连接处设置有有伸缩固定结构，因此支撑框架可以满足不同大小的浴缸使用，适用范围广。

附图说明

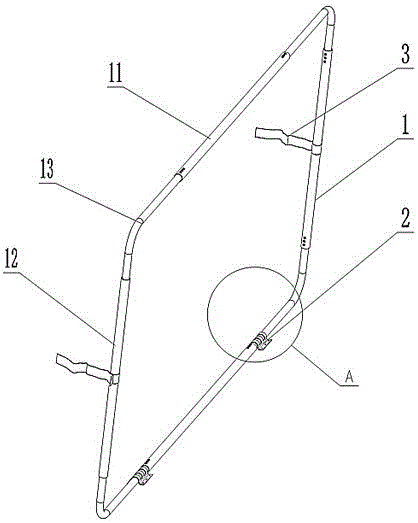

图1为本实用新型的结构示意图；

图2为局部视图A的放大结构示意图。

具体实施方式

现结合附图说明与实施例对本实用新型进一步说明：

参考图1至图2，一种双防倾倒的浴缸支撑架，包括口字型的支撑框架1，其中：所述支撑框架1通过铰接底座2铰接定在浴缸后部，所述支撑框架1中部两侧设置有防倾倒拉带3，所述防倾倒拉带3一端与支撑框架1连接，另一端与浴缸侧面固定孔位连接，所述铰接底2座由一体化成型的铰接孔套21和安装板22组成，所述铰接孔套22中部剖开掉若干个半弧面形成有若个与安装板平行的卡位面221，所述卡位面221与支撑框架内的可伸缩卡位销柱4形成防倾倒卡位结构。

所述支撑框架1由上、下长套管11、左、右短套管12及连接长套管和短套管的四个转角连接杆13构成，所述转角连接杆13插接在长套管与短套管内，连接处设置有伸缩固定结构,所述伸缩固定结构包括转角连接杆一端设置有若干个固定孔位和长套管或短套管一端也设置有若干个固定孔位，两处固定孔位相互对接并。

综上所述，本领域的普通技术人员阅读本实用新型文件后，根据本实用新型的技术方案和技术构思无需创造性脑力劳动而作出其他各种相应的变换方案，均属于本实用新型所保护的范围。
