一种多功能扫把的制作方法

本实用新型涉及清洁用品的技术领域，特别是扫把的技术领域。

背景技术：

日常生活中，扫把和拖把是最常用的清洁工具，当今社会是一个高效节约的社会，不仅要进行生产成本节约，也要进行空间节约，目前生活中使用的扫把和拖把并为体现节约的理念，也无人进行相关方面改进，就现在扫把和拖把存在的缺陷具体为，两者为单独的生产，占地空间大，携带不方便，为此有必要对两者进行改进和设计。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种多功能扫把，能够使生产成本低，占用空间小，携带方便。

为实现上述目的，本实用新型提出了一种多功能扫把，包括扫帚主体、扫把和拖地板，所述扫帚主体的握手杆一侧设置有上滑槽、下滑槽和方形滑孔，所述上滑槽内设置有上滑块，所述下滑槽内设置有下滑块；所述扫帚主体的容纳体内上端设置有固定柱，固定柱的数量为2个，相对设置，固定柱上设置有滑轮，容纳体内下端设置有挡灰柱，容纳体内部两侧设置有锯齿凹槽；所述扫把包括左扫帚块、右扫帚块、连接轴、拉杆、刷毛和扭簧，左扫帚块和右扫帚块之间通过连接轴连接，拉杆一端与连接轴中部相铰接，连接轴两端设置有扭簧；所述拉杆穿过左缺口和右缺口所形成的方形孔，拉杆另一端的拨动杆设置在方形滑孔内；所述左扫帚块和右扫帚块表面设置有刷毛；所述拖地板上设置有弹性卡块，弹性卡块两侧设置有锯齿凸块，弹性卡块下端连接有平板。

作为优选，所述上滑槽和下滑槽分别位于方形滑孔两端，上滑槽和下滑槽与方形滑孔两端相连通；所述上滑块与上滑槽形成滑动配合；所述下滑块与下滑槽形成滑动配合。

作为优选，所述拨动杆与方形滑孔形成滑动配合；所述弹性卡块呈U形。

作为优选，所述握手杆设置有悬挂孔；所述上滑块和下滑块上表面设置有防滑纹。

本实用新型的有益效果：本实用新型通过将扫把上拉杆一端的拨动杆设置在方形滑孔内，可以方便用户拨动拨动杆，实现将左扫帚块和右扫帚块移动到扫帚主体内，容纳体内部两侧设置有锯齿凹槽与弹性卡块两侧的锯齿凸块相配合，可以实现拖地板连接在扫帚主体下端，从而实现扫帚和拖把的功能；设置有上滑块和下滑块，可以方便卡住拨动杆，使得左扫帚块和右扫帚块固定可靠，方便实现扫帚功能；设置有挡灰柱，在左扫帚块和右扫帚块向扫帚主体内移动时清理刷毛上的灰尘；本实用新型结构简单，实用方便，节约空间，功能多样，可以进行广泛推广和应用。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种多功能扫把安装拖地板的立体结构示意图；

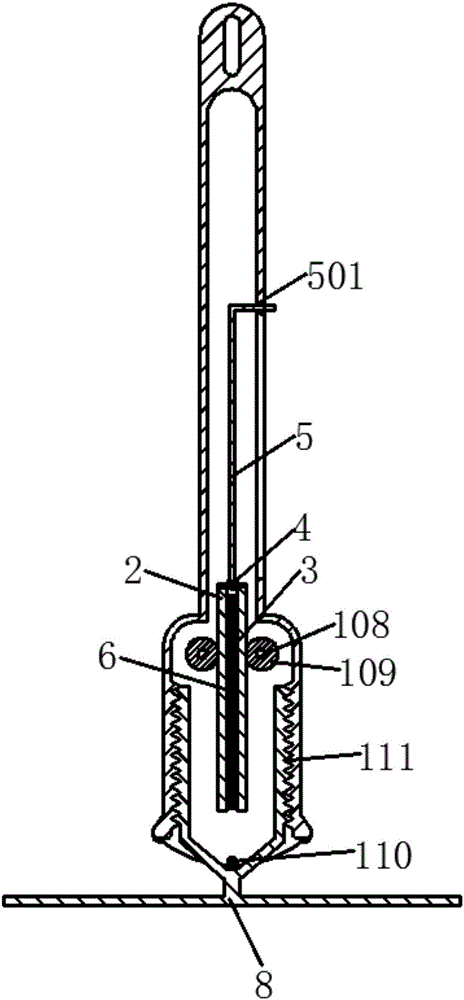

图2是本实用新型一种多功能扫把安装拖地板的剖面示意图；

图3是图1的局部视图；

图4是图1的另一局部视图；

图5是本实用新型一种多功能扫把的扫把处于工作位置时立体示意图；

图6是本实用新型一种多功能扫把的扫把处于工作位置时剖面图；

图7是本实用新型一种多功能扫把的扫把立体结构示意图；

图8是本实用新型一种多功能扫把的扫把立体结构的局部视图；

图9是本实用新型一种多功能扫把的扫把另一立体结构示意图；

图10是本实用新型一种多功能扫把的扫把另一立体结构的局部视图；

图11是本实用新型一种多功能扫把的拖地板的立体结构示意图。

图中：1-扫帚主体、101-握手杆、102-上滑槽、103-下滑槽、104-上滑块、105-下滑块、106-方形滑孔、107-容纳体、108-固定柱、109-滑轮、110-挡灰柱、111-锯齿凹槽、2-左扫帚块、201-左缺口、3-右扫帚块、301-右缺口、4-连接轴、5-拉杆、501-拨动杆、6-刷毛、7-扭簧、8-拖地板、801-弹性卡块、802-锯齿凸块、803-平板。

【具体实施方式】

参阅图1-图11，本实用新型一种多功能扫把，包括扫帚主体1、扫把和拖地板8，所述扫帚主体1的握手杆101一侧设置有上滑槽102、下滑槽103和方形滑孔106，所述上滑槽102内设置有上滑块104，所述下滑槽103内设置有下滑块105；所述扫帚主体1的容纳体107内上端设置有固定柱108，固定柱108的数量为2个，相对设置，固定柱108上设置有滑轮109，容纳体107内下端设置有挡灰柱110，容纳体107内部两侧设置有锯齿凹槽111；所述扫把包括左扫帚块2、右扫帚块3、连接轴4、拉杆5、刷毛6和扭簧7，左扫帚块2和右扫帚块3之间通过连接轴4连接，拉杆5一端与连接轴4中部相铰接，连接轴4两端设置有扭簧7；所述拉杆5穿过左缺口201和右缺口301所形成的方形孔，拉杆5另一端的拨动杆501设置在方形滑孔106内；所述左扫帚块2和右扫帚块3表面设置有刷毛6；所述拖地板8上设置有弹性卡块801，弹性卡块801两侧设置有锯齿凸块802，弹性卡块801下端连接有平板803；所述上滑槽102、下滑槽103分别位于方形滑孔106两端，上滑槽102和下滑槽103与方形滑孔106两端相连通；所述上滑块104与上滑槽102形成滑动配合；所述下滑块105与下滑槽103形成滑动配合；所述拨动杆501与方形滑孔106形成滑动配合；所述弹性卡块801呈U形；所述握手杆101设置有悬挂孔；所述上滑块104和下滑块105上表面设置有防滑纹。

本实用新型工作过程：

本实用新型一种多功能扫把在工作过程中，当需要扫地时，滑动方形滑孔106内的拨动杆501到下端，下滑块103滑动到方形滑孔106内，挡住拨动杆501上端面，在扭簧7的作用下，左扫帚块2和右扫帚块3呈一字，刷毛6朝下，就可以进行扫地了；当扫地完成，需要拖地时，滑动下滑块103滑离开方形滑孔106，滑动拨动杆501到方形滑孔106上端，滑动上滑块104到方形滑孔106内，挡住拨动杆501下端面，在拨动杆501滑动过程中，挡灰柱110挡住刷毛6对其灰尘进行清理，左扫帚块2和右扫帚块3侧面在滑轮109之间移动，从而将左扫帚块2和右扫帚块3折叠呈相互平行并固定在扫帚主体1内侧，将弹性卡块801上的锯齿凸块802卡到锯齿凹槽111内，在平板803上安装好抹布，就可以进行拖地了。

本实用新型通过将扫把上拉杆5一端的拨动杆501设置在方形滑孔106内，可以方便用户拨动拨动杆501，实现将左扫帚块2和右扫帚块3移动到扫帚主体1内，容纳体107内部两侧设置有锯齿凹槽111与弹性卡块801两侧的锯齿凸块802相配合，可以实现拖地板8连接在扫帚主1体下端，从而实现扫帚和拖把的功能；设置有上滑块104和下滑块105，可以方便卡住拨动杆501，使得左扫帚块2和右扫帚块3固定可靠，方便实现扫帚功能；设置有挡灰柱110，在左扫帚块2和右扫帚块3向扫帚主体1内移动时清理刷毛上的灰尘；本实用新型结构简单，实用方便，节约空间，功能多样，可以进行广泛推广和应用。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
