一种艺术设计绘图用多功能工作台的制作方法

本实用新型属于绘图设计工具技术领域，具体涉及一种艺术设计绘图用多功能工作台。

背景技术：

艺术设计工作过程中，精力投入集中，一次创作持续时间长，对于艺术工作者的体力和精力消耗都较大，所以该领域人员对于设计用的绘图工作台具有较高的要求，以期得到较佳的舒适性和实用性。

目前艺术设计类的绘图工作台存在各种弊端，如光线不均匀，底纸无固定工具，工作台面只能保持水平等，使得使用者在使用时极为不便，不能提高工作效率，不能保障工作中断后继续工作时图纸底纸与临摹纸的高度一致性，降低了人们的工作效率，给人们的工作带来各种不便。

技术实现要素：

本实用新型的目的在于提供一种艺术设计绘图用多功能工作台，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种艺术设计绘图用多功能工作台，包括支撑台，所述支撑台的下方固定安装有支撑杆，所述支撑台的底部设置有储物盒，所述储物盒的右端安装有音乐播放器，所述储物盒的下方中部设置有控制装置，所述控制装置通过导线与音乐播放器电性连接，所述支撑杆的内侧中部安装有升降旋钮，所述支撑杆的下方通过减震支座与底座固定连接，所述底座的下方设置有滚轮，所述支撑台的上方中部通过固定块固定连接有第一机械臂，所述第一机械臂通过转轴与第二机械臂转动连接，所述第二机械臂的上方通过吸盘与画板可拆卸连接，所述画板的上方中部安装有万向管，所述万向管的上方设置有LED灯，所述LED灯通过导线与控制装置电性连接，所述画板的上方安装有电源，所述画板在电源的下方设置有开关按钮。

优选的，所述减震支座的内部设置有减震弹簧或弹性减震片。

优选的，所述储物盒的正面设置有拉手。

优选的，所述滚轮至少设置有3组，且滚轮的上方安装有锁紧装置。

优选的，所述画板的上方在万向管的两侧设置有卡接块，所述卡接块至少设置有两组。

优选的，所述支撑杆为可伸缩支撑杆。

与现有技术相比，本实用新型的有益效果是：该艺术设计绘图用多功能工作台，通过LED灯的设计，使得绘图时的光线能够调节，通过卡接块的设计，能够方便绘图纸张固定在画板的表面，通过减震支座的设计，能够有效的减少工作台使用时的振动，保证使用者的绘图效率，通过第一机械臂和第二机械臂的设计，使得工作台的高度能够更加方便的调节，从而满足不同的使用者；该艺术设计绘图用多功能工作台，具有结构设计合理、方便实用等优点，同时能够有效的减少绘图过程中的振动，保证使用者的工作效率，可以普遍推广使用。

附图说明

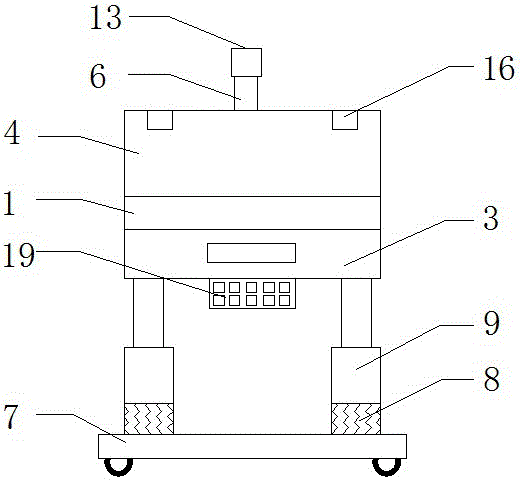

图1为本实用新型的结构示意图；

图2为本实用新型的正视图；

图3为本实用新型的A处放大结构示意图。

图中：1支撑台、2滚轮、3储物盒、4画板、5升降旋钮、6万向管、7底座、8减震支座、9支撑杆、10音乐播放器、11固定块、12第一机械臂、13 LED灯、14第二机械臂、15吸盘、16卡接块、17电源、18开关按钮、19控制装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-3所示的一种艺术设计绘图用多功能工作台，包括支撑台1，所述支撑台1的下方固定安装有支撑杆9，所述支撑台1的底部设置有储物盒3，所述储物盒3的右端安装有音乐播放器10，所述储物盒3的下方中部设置有控制装置19，所述控制装置19通过导线与音乐播放器10电性连接，所述支撑杆9的下方通过减震支座8与底座7固定连接，所述减震支座8的下方固定安装在底座7上，所述底座7的下方设置有滚轮2，所述支撑台1的上方中部通过固定块11固定连接有第一机械臂12，所述第一机械臂12通过转轴与第二机械臂14转动连接，所述第二机械臂14的上方通过吸盘15与画板4可拆卸连接，所述画板4的上方中部安装有万向管6，所述万向管6的上方设置有LED灯13，所述LED灯13通过导线与控制装置19电性连接，所述画板4的上方安装有电源17，所述画板4在电源17的下方设置有开关按钮18，所述减震支座8的内部设置有减震弹簧或弹性减震片，所述储物盒3的正面设置有拉手，所述滚轮2至少设置有3组，且滚轮2的上方安装有锁紧装置，所述画板4的上方在万向管6的两侧设置有卡接块16，所述卡接块16至少设置有两组，所述支撑杆9为可伸缩支撑杆。

工作原理：该艺术设计绘图用多功能工作台使用时，首先通过吸盘15将画板4与第二机械臂14固定连接，然后调节第一机械臂12和第二机械臂14的高度，从而调节画板4的高度，使其满足使用者的需求，在使用过程中，音乐播放器10能够缓解使用者的疲劳，减震支座8能够有效的减少工作台使用时的振动，保证使用者的绘图效率。该艺术设计绘图用多功能工作台，具有结构设计合理、方便实用等优点，同时能够有效的减少绘图过程中的振动，保证使用者的工作效率，可以普遍推广使用。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
