一种多功能绘画工作台的制作方法

本实用新型涉及绘画用具技术领域，具体为一种多功能绘画工作台。

背景技术：

艺术家在绘画、设计创作过程中使用的工作台多用绘画工作台来辅助绘画，但现有的绘画工作台只有简单的角度调节功能，例如申请号为201320030388.0的实用新型专利，包括绘画工具台架、绘画工具台面、延展工作台、带有手摇柄的画台和笔筒，绘画工具台架的上方设置有绘画工具台面，绘画工具台面的一侧连接有延展工作台，绘画工具台面的另一侧壁上设置有笔筒，绘画工具台面的上方设置有带有手摇柄的画台，该专利虽然增加了绘画工具台面的长度，但在绘画者实际使用时，实用功能较低，不能满足绘画者的需求。

技术实现要素：

本实用新型的目的在于提供一种多功能绘画工作台，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能绘画工作台，包括支撑脚，所述支撑脚的顶端设有台体，所述台体的顶端设有画板，所述画板通过角度调节装置与台体相连，所述画板的底端设有滑槽，所述滑槽的内部左端设有活动板，所述活动板通过导轨与滑槽相连，所述活动板的右端设有背板，所述背板通过第一活动件与活动板相连，所述背板的正面左右两端均设有第二卡扣，所述支撑脚的后侧设有第一卡扣，所述第一卡扣与第二卡扣为卡扣组结构，所述背板的底端设有透明板，所述透明板的一端通过铰链与背板相连，所述透明板的另一端通过伸缩杆与背板相连，所述背板的下表面右端设有第一永磁铁，所述透明板的上表面右侧设有第二永磁铁，所述第一永磁铁与第二永磁铁磁性连接。

优选的，所述台体的正面右侧设有调色槽，所述调色槽的顶端设有防护罩，所述调色槽的内部底端设有台座，所述台座通过伸缩拉杆与调色槽相连，所述台座的顶端设有调色盘。

优选的，所述支撑脚的底端右侧设有放置槽，所述放置槽的内部设有活动支撑脚，所述活动支撑脚通过第二活动件与支撑脚相连，所述支撑脚的底端设有支撑盘。

优选的，所述调色盘的下表面设有第三永磁铁，所述台座的顶端设有第四永磁铁，所述第三永磁铁与第四永磁铁磁性连接。

优选的，所述支撑盘的底端设有橡胶垫。

优选的，所述第一永磁铁的下表面设有棉垫。

优选的，所述背板的正面设有通孔。

优选的，所述背板的正面四角均设有卡夹。

与现有技术相比，本实用新型的有益效果是：该多功能绘画工作台，通过背板、活动板和透明板的配合，活动支撑脚和支撑盘的配合避免绘画者在绘画时绘画的力度向前导致支撑脚偏移，背板可通过活动板和导轨的配合取出滑槽，背板可将绘画者绘画完毕的画纸固定于其表面，方便了风干了的同时增加了工作台的展览功能，第一卡扣和第二卡扣的配合对背板进行固定，透明板提高了对展览画纸的保护效果，调色槽和台座与缩拉杆的配合方便调色盘的使用。

附图说明

图1为本实用新型结构示意图；

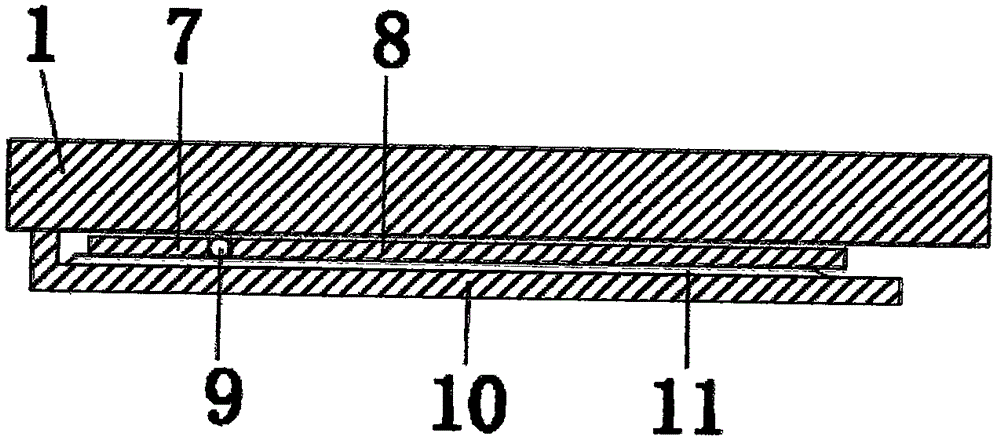

图2为本实用新型的滑槽结构示意图；

图3为本实用新型的背板结构示意图；

图4为本实用新型的透明板结构示意图；

图5为本实用新型的活动支撑脚结构示意图；

图6为本实用新型的调色槽结构示意图。

图中：1、画板，2、角度调节装置，3、台体，4、第一卡扣，5、调色槽，6、支撑脚，7、活动板，8、背板，9、第一活动件，10、滑槽，11、导轨，12、卡夹，13、通孔，14、第二卡扣，15、透明板，16、第一永磁铁，17、棉垫，18、第二永磁铁，19、伸缩杆，20、第二活动件，21、活动支撑脚，22、放置槽，23、支撑盘，24、橡胶垫，25、防护罩，26、第三永磁铁，27、伸缩拉杆，28、调色盘，29、第四永磁铁，30、台座，31、铰链。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-6，本实用新型提供一种技术方案：一种多功能绘画工作台，包括支撑脚6，所述支撑脚6的底端右侧设有放置槽22，所述放置槽22的内部设有活动支撑脚21，所述活动支撑脚21通过第二活动件20与支撑脚6相连，所述支撑脚21的底端设有支撑盘23，通过活动支撑脚21和支撑盘23的配合，提高了支撑脚6的支撑效果，避免绘画者在绘画时绘画的力度向前，导致支撑脚6偏移，所述支撑盘23的底端设有橡胶垫24，通过设置橡胶垫24，提高了支撑盘23的支撑效果，所述支撑脚6的顶端设有台体3，所述台体3的顶端设有画板1，所述画板1通过角度调节装置2与台体3相连，所述画板1的底端设有滑槽10，所述滑槽10的内部左端设有活动板7，所述活动板7通过导轨11与滑槽10相连，活动板7通过导轨11滑动于滑槽10内，所述活动板7的右端设有背板8，通过设置背板8，可将绘画者绘画完毕的画纸固定于其表面，便于风干，同时增加了工作台的展览功能，所述背板8通过第一活动件9与活动板7相连，所述背板8的正面设有通孔13，通过设置通孔13，提高了画纸的风干速度，所述背板8的正面四角均设有卡夹12，卡夹12对画纸进行固定，所述背板8的正面左右两端均设有第二卡扣14，所述支撑脚6的后侧设有第一卡扣4，所述第一卡扣4与第二卡扣14为卡扣结构，通过第一卡扣4和第二卡扣14的配合，对背板8进行固定，所述背板8的底端设有透明板15，透明板15提高了对展览画纸的保护效果，所述透明板15的一端通过铰链31与背板8相连，所述透明板15的另一端通过伸缩杆19与背板8相连，所述背板8的下表面右端设有第一永磁铁16，所述透明板15的上表面右侧设有第二永磁铁18，所述第一永磁铁16与第二永磁铁18磁性连接，所述第一永磁铁16的下表面设有棉垫17，所述台体3的正面右侧设有调色槽5，所述调色槽5的顶端设有防护罩25，所述调色槽5的内部底端设有台座30，通过调色槽5和台座30的配合，便于调色盘28的使用，所述台座30通过伸缩拉杆27与调色槽5相连，所述台座30的顶端设有调色盘28，所述调色盘28的下表面设有第三永磁铁26，所述台座30的顶端设有第四永磁铁29，所述第三永磁铁26与第四永磁铁29磁性连接，通过第三永磁铁26和第四永磁铁29的配合，提高了调色盘28的固定效果。

活动支撑脚21和支撑盘23的配合，提高了支撑脚6的支撑效果，避免绘画者在绘画时绘画的力度向前，导致支撑脚6偏移，背板8可通过活动板7和导轨11的配合取出滑槽10，背板8可将绘画者绘画完毕的画纸固定于其表面，便于风干，同时增加了工作台的展览功能，通过第一卡扣4和第二卡扣14的配合，对背板8进行固定，透明板15提高了对展览画纸的保护效果，调色槽5和台座30与伸缩拉杆27的配合，便于调色盘28的使用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
