一种厨房浅中柜收纳系统的制作方法

文档序号:11997259阅读:572来源:国知局
一种厨房浅中柜收纳系统的制作方法与工艺

本实用新型属于橱柜领域,具体涉及一种厨房浅中柜收纳系统。



背景技术:

厨房是日常生活起居的重要场所,使用率很高,厨房的东西放置得井井有条,使用起来才会方便顺手。但目前很多厨房的设计都不够合理,例如锅铲、汤勺、刀具、漏勺等烹饪用具,经常会用到,如果放柜子里不方便取用,如果放在外面挂钩上,长短不一又不易摆放整齐;又如油盐酱醋等调味料,瓶瓶罐罐很多,现在一般都是放在厨柜下的调味拉篮里,但用起来还要弯腰去拿,或者全部拿出来放在台面上,也不方便;再如钢丝球、洗碗布、洗洁精等洗涤用品,大部分时候都是湿的,放到抽屉或柜子里容易发霉,若放在台面上,又会显得很凌乱。这些使用频率大却又不适宜放进柜子或抽屉的用品如何收纳一直是厨房设计中急需解决的难题。



技术实现要素:

本实用新型的目的在于克服现有技术的不足之处,提供了一种厨房浅中柜收纳系统,位于厨房吊柜和地柜之间的墙面上,可以对各类烹饪用品、洗涤用品等进行分门别类的收纳,方便在烹饪过程中随取随放,增加了厨房空间使用效率,为日常生活带来极大便利。

本实用新型解决其技术问题所采用的技术方案是:

一种厨房浅中柜收纳系统,包括并排设置在厨房吊柜与地柜之间的墙面上的烹饪用品柜、调味用品柜和洗涤用品柜;所述烹饪用品柜包括框状的第一柜体及第一层板;该第一柜体的进深为100~150mm;该第一层板水平地装接在第一柜体内的中上部,第一层板下方滑动装接有若干第一挂钩;所述调味用品柜包括框状的第二柜体及两个第二层板;该第二柜体的进深为100~150mm;该两个层板上下均匀间隔地水平装接在第二柜体内;所述洗涤用品柜包括框状的第三柜体及第三层板;该第三柜体的进深为100~150mm;该第三层板水平地装接在第三柜体内的中上部,第三层板下方滑动装接有若干第三挂钩;该第三柜体内还水平地装接有挂杆,挂杆位于第三层板之上。

一实施例中:所述第一柜体宽度为350~650mm,高度为500~700mm;所述第一层板将第一柜体分隔为上下两层,上层层高为120~210mm,下层层高为350~500mm。

一实施例中:所述第二柜体宽度为350~650mm,高度为500~700mm;所述两个第二层板将第二柜体分隔为三层,每层的层高为180~220mm。

一实施例中:所述第三柜体宽度为350~650mm,高度为500~700mm;所述第三层板将第三柜体分隔为上下两层,上层层高为250~300mm,下层层高为280~350mm;所述挂杆位于上层,挂杆至第三层板的距离为200~250mm。

一实施例中:所述第一层板下表面设有开口向下的第一滑槽,第一滑槽两端贯通且槽口呈缩口状;所述第一挂钩顶端膨大且膨大部分滑动装接在第一滑槽内。

一实施例中:所述第三层板下表面设有开口向下的第三滑槽,第三滑槽两端贯通且槽口呈缩口状;所述第三挂钩顶端膨大且膨大部分滑动装接在第三滑槽内。

一实施例中:所述第一柜体靠墙面的一侧设有或不设有第一侧板。

一实施例中:所述第二柜体靠墙面的一侧设有或不设有第二侧板。

一实施例中:所述第三柜体靠墙面的一侧设有或不设有第三侧板。

一实施例中:所述烹饪用品柜、调味用品柜和洗涤用品柜的相互位置可以互换。

本技术方案与背景技术相比,它具有如下优点:

本实用新型的厨房浅中柜收纳系统设置在厨房的吊柜和地柜之间,且进深较浅,在充分利用墙面空间的同时也不会干扰正常的烹饪操作;烹饪用品柜、调味用品柜和洗涤用品柜三个浅中柜组成一个系统,利用不同位置的层板实现柜体功能的多样化,完成不同物品分门别类的收纳,增加了厨房空间使用效率,为日常生活带来极大便利。

附图说明

下面结合附图和实施例对本实用新型作进一步说明。

图1为本实用新型的厨房浅中柜收纳系统整体外观示意图。

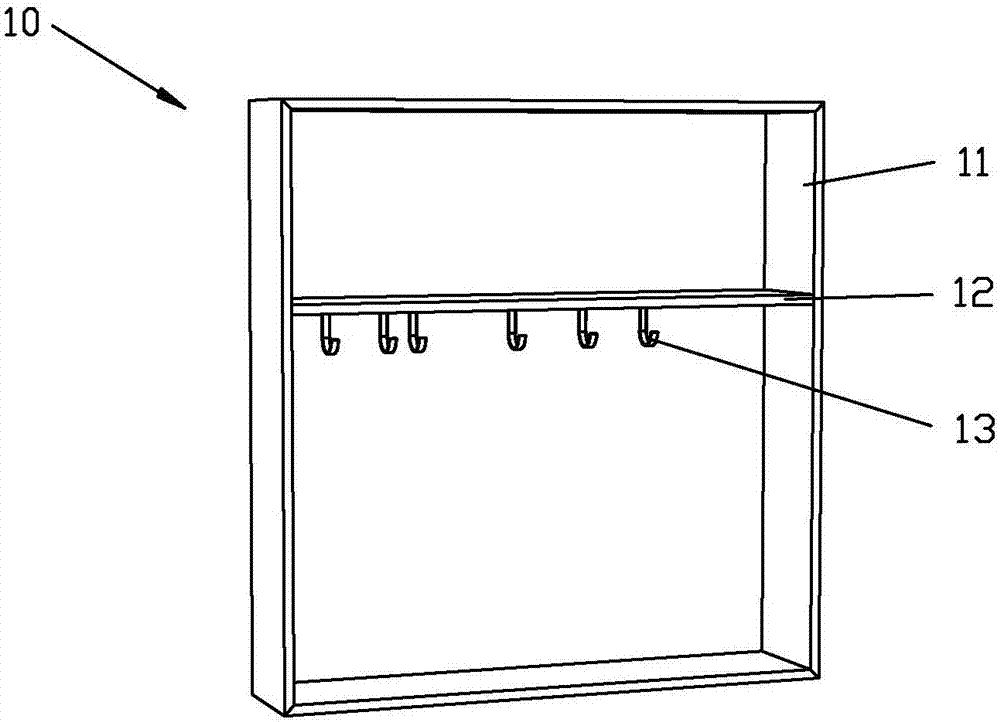

图2为本实用新型的烹饪用品柜整体外观示意图。

图3为本实用新型的烹饪用品柜正视示意图。

图4为本实用新型的调味用品柜整体外观示意图。

图5为本实用新型的调味用品柜正视示意图。

图6为本实用新型的洗涤用品柜整体外观示意图。

图7为本实用新型的洗涤用品柜正视示意图。

图8为本实用新型的第一挂钩/第三挂钩示意图。

图9为本实用新型的第一挂钩/第三挂钩与第一层板/第三层板的装接示意图。

图10为本实用新型的厨房浅中柜收纳系统实际使用效果示意图。

附图标记:烹饪用品柜10,第一柜体11,第一层板12,第一滑槽121,第一滑槽的缩口部分122,第一挂钩13,第一挂钩的膨大部分131;调味用品柜20,第二柜体21,第二层板22;洗涤用品柜30,第三柜体31,第三层板32,第三滑槽321,第三滑槽的缩口部分322,第三挂钩33,第三挂钩的膨大部分331,挂杆34。

具体实施方式

下面通过实施例具体说明本实用新型的内容:

在本实用新型的描述中,需要理解的是,术语“上”、“下”、“前”、“后”、“左”、“右”、“横”、“竖”、“顶”、“底”、“内”、“外”、“第一”、“第二”、“第三”等指示的方位、位置或顺序关系是基于附图中的立体图所示的方位或位置关系,以及为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作、以特定的顺序和优先程度存在,因此不能理解为对本实用新型的限制。

请查阅图1和图10,一种厨房浅中柜收纳系统,包括并排设置在墙面的烹饪用品柜10、调味用品柜20和洗涤用品柜30;

烹饪用品柜10,如图2和图3,由第一柜体11及水平布置在该第一柜体11内的第一层板12组成;该第一柜体11大致呈矩形的框状,宽度可以为350~650mm,高度可以为500~700mm,进深可以为100~150mm;例如,宽度为600mm,高度为640mm,进深为120mm;第一柜体11靠墙面的一侧可以设有或不设有第一侧板;第一层板12将第一柜体11隔成两层,上层的层高较矮,约占第一柜体11的四分之一到三分之一,例如层高为120~210mm,适合放置一些比较矮的物品,例如调味罐、五谷杂粮罐等;下层的层高较高,例如为350~500mm,适合放置一些较高的物品;第一层板12下还滑动装接有若干第一挂钩13,可以用于挂放锅铲、汤勺、夹子等;第一挂钩13可以根据需要移动,方便调节;

该第一挂钩13与第一层板12的装接方式例如为:如图8和图9,第一层板12下表面设有长条形的开口向下的第一滑槽121,第一滑槽121两端贯通且槽口呈缩口状;第一挂钩13顶端膨大;通过膨大部分131在第一滑槽121内且第一滑槽缩口部分122对膨大部分131限位以将第一挂钩13滑动装接在第一滑槽121,且第一挂钩13可从第一滑槽121两端的贯通开口处取下。当然,第一挂钩13也可以通过易立钩等别的形式滑动装接在第一层板12下方。

调味用品柜20,如图4和图5,由第二柜体21及水平布置在第二柜体21内的两个第二层板22组成;该第二柜体21大致呈矩形的框状,宽度可以为350~650mm,高度可以为500~700mm,进深可以为100~150mm;例如,宽度为450mm或600mm,高度为640mm,进深为120mm;第二柜体21靠墙面的一侧可以设有或不设有第二侧板;两个第二层板22在第二柜体21内均匀地上下间隔布置,将第二柜体21隔成三层,每层的层高例如为180~220mm;这种层高尤其适合放置油盐酱醋等调味品瓶罐等;

洗涤用品柜30,如图6和图7,由第三柜体31及水平布置在第三柜体31内的第三层板32组成;该第三柜体31大致呈矩形的框状,宽度可以为350~650mm,高度可以为500~700mm,进深可以为100~150mm;例如,宽度为450mm或600mm,高度为640mm,进深为120mm;第三柜体31靠墙面的一侧可以设有或不设有第三侧板;第三层板32将第三柜体31隔成两层;两层层高相等或者上层的层高略小些,例如为250~300mm,适合放置肥皂、香皂等;上层内还设有水平布置的挂杆34,用于挂放抹布、洗碗布等,挂杆34与第三层板32的距离为200~250mm,例如225mm;下层的层高例如为280~350mm,适合放置洗洁精、去污剂等;第三层板32下还滑动装接有若干第三挂钩33,可以用于挂放洗碗布、海绵、钢丝球等;第三挂钩33可以根据需要移动,方便调节。根据需要,还可以在第三层板32上或是第三柜体31的底板上设置一些滤水架或滤水盘,便于存放滴水和清理。

该第三挂钩33与第三层板32的装接方式例如为:如图8和图9,第三层板32下表面设有长条形的开口向下的第三滑槽,第三滑槽两端贯通且槽口呈缩口状;第三挂钩33顶端膨大;通过膨大部分在第三滑槽内且第三滑槽缩口部分对膨大部分限位以将第三挂钩33滑动装接在第三滑槽,且第三挂钩33可从第三滑槽两端的贯通开口处取下。当然,第三挂钩33也可以通过易立钩等别的形式滑动装接在第三层板32下方。

本实用新型的烹饪用品柜10、调味用品柜20和洗涤用品柜30的相互位置可以调节,例如可以为图1所示的烹饪用品柜10、调味用品柜20和洗涤用品柜30由左到右排列,或者图10所示的调味用品柜20、洗涤用品柜30和烹饪用品柜10由左到右排列,具体可以根据使用者的生活习惯排布,三者之间可以采用常规的螺钉、胶粘等固定方式固接在一起。烹饪用品柜10、调味用品柜20和洗涤用品柜30的尺寸也可以根据空间大小和实际需要调整。

以上所述,仅为本实用新型较佳实施例而已,故不能依此限定本实用新型实施的范围,即依本实用新型专利范围及说明书内容所作的等效变化与修饰,皆应仍属本实用新型涵盖的范围内。
