一种桌脚及桌子的制作方法

本实用新型属于家具技术领域，特别是涉及一种桌脚及桌子。

背景技术：

目前，许多桌子的桌脚包括承重柱和多个支脚，支脚通过螺栓与承重柱固定连接，桌子通过多个支脚支撑于地面，以此提高摆放的稳定性。木制或竹制支脚相比金属支脚更加轻便、美观和环保，因此，采用木制或竹制支脚的桌子越来越受到欢迎，然而，由于支腿在使用过程中会频繁震动，受限于木制或竹制支脚由于其材质的特性，其上部与螺栓配合的螺孔的内螺纹容易损坏，导致支脚固定不牢固。

技术实现要素：

本实用新型所要解决的技术问题就是提供一种桌脚及桌子，解决目前采用木制或竹制支脚的桌子存在支脚固定不牢固的技术问题。

为解决上述技术问题，本实用新型采用如下技术方案：

一种桌脚，包括承重管、至少两个支脚以及与承重管相对固定的连接组件，所述连接组件包括套管及与套管相连且可供支脚上端伸入的连接管，所述支脚的上端设有径向贯通的第一通孔及轴向贯通第一通孔的第二通孔，所述第一通孔中设有锤头螺母，所述第二通孔中设有螺杆，所述连接管中设有连接壁，所述螺杆的一端与锤头螺母螺纹连接，所述螺杆的另一端穿过连接壁与一螺母相连。

进一步的，所述承重管上套设并固定连接有螺筒，所述套管套设于螺筒的外部，所述螺筒上设有至少一个定位孔，所述定位孔中设有定位销，所述套管的上沿设有与定位销配合的卡口，所述定位销由上向下进入卡口与套管抵持。

进一步的，所述承重管上套设有上螺盖和下螺盖，所述螺筒的上端与上螺盖相连、下端与下螺盖相连。

进一步的，所述螺母与连接壁之间设有弹性垫片。

进一步的，所述支脚与相邻支脚之间的夹角为α，50°≤α≤70°。

进一步的，所述支脚的上端设有连接头，所述连接头呈锥状且连接头的最大直径大于或等于连接管的管径。

进一步的，所述支脚的下端设有防滑脚套，所述防滑脚套的下端面为水平面且设有沉孔，所述支脚的下端面设有螺孔，所述沉孔中设有螺栓，所述螺栓连接螺孔将防滑脚套与支脚固定连接。

本实用新型还公开了一种桌子，包括桌面及支撑桌面的桌脚，所述桌脚为上述任意技术方案所述的桌脚。

本实用新型的有益效果为：

通过旋转螺母，可以使螺杆沿轴向运动，而螺杆通过锤头螺母带动将支腿拉入连接管，从而将支腿和连接管锁紧，支脚上不再需要打出用于连接螺杆的螺孔，因此，支脚频繁震动，也不会导致螺孔内螺纹损坏的情况发生，支脚固定十分牢固。

本实用新型的具体技术效果将在具体实施方式中予以进一步说明。

附图说明

以下结合附图和具体实施方式对本实用新型进行进一步描述：

图1是第一种实施例中桌脚的爆炸图；

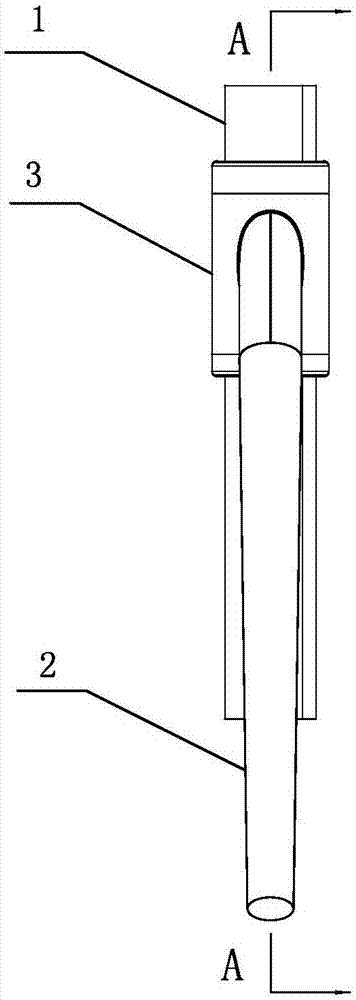

图2是第一种实施例中桌脚的侧视图；

图3是图2中A-A向的剖视图；

图4是第二种实施例中桌子的立体结构示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式作详细说明。

实施例一：

如图1至图3所示，一种桌脚，包括承重管1、至少两个支脚2以及与承重管1相对固定的连接组件3，支脚2为木制或竹制，连接组件3包括套管31及与套管31相连且可供支脚2上端伸入的连接管32，支脚2的上端设有径向贯通的第一通孔21及轴向贯通第一通孔21的第二通孔22，第一通孔21中设有锤头螺母23，第二通孔22中设有螺杆24，连接管32中设有连接壁321，螺杆24的一端与锤头螺母23螺纹连接，螺杆24的另一端穿过连接壁321与一螺母25相连，通过旋转螺母25，可以使螺杆24沿轴向运动，而螺杆24通过锤头螺母23带动将支腿2拉入连接管32，从而将支腿2和连接管32锁紧，支脚2上不再需要打出用于连接螺杆24的螺孔，因此，支脚2频繁震动，也不会导致螺孔内螺纹损坏的情况发生，支脚2固定十分牢固。

支腿2受到震动时，螺母25与螺杆24仍会产生轻微的相对转动，导致螺母25的锁紧效果降低甚至导致支脚2与连接管32松脱，为了解决这个问题，螺母25与连接壁321之间设有弹性垫片26，通过弹性垫片26所产生的回弹力，可以有效减缓螺母25与螺杆24因震动造成相对转动的程度，保证支脚2与连接管32能够持久锁紧。

承重管1上套设并固定连接有螺筒4，在本实施例中，螺筒4与承重管1通过焊接实现固定，套管31套设于螺筒4的外部，螺筒4上设有至少一个定位孔41，定位孔41中设有定位销42，套管31的上沿设有与定位销42配合的卡口311，定位销42由上向下进入卡口311与套管抵持。桌腿在安装时，先将支脚2和连接管32通过锤头螺母23和螺母25锁紧，再将套管31套到螺筒4上，使卡口311与定位销42对齐实现卡接配合，卡口311与定位销42的配合可以防止套管31相对螺筒4向上运动及旋转，实现了。

承重管1上套设有上螺盖43和下螺盖44，螺筒4的上端与上螺盖43相连、下端与下螺盖44相连，通过上螺盖43和下螺盖44将螺筒4的上下端封堵，以减少灰尘进入。

支脚2与相邻支脚2之间的夹角为α，50°≤α≤70°，最优选的方案是α＝60°，支脚2的受力方向与力臂达到均衡，桌脚支撑于地面的稳定性达到最佳。

支脚2的上端设有连接头2a，连接头2a呈锥状且连接头2a的最大直径大于或等于连接管32的管径，这样，螺杆24通过锤头螺母23将连接头2a拉入连接管32内时，连接头2a与连接管32形成拉紧状态，不易松动。

支脚2的下端设有防滑脚套5，防滑脚套5采用橡胶、聚氨酯等防滑材料制成，防滑脚套5的下端面为水平面，防滑脚套5的下端面贴合地面，保证了支脚2获得足够的抓地力使桌子摆放更稳定，防滑脚套5的下端面设有沉孔51，支脚2的下端面设有螺孔2b，沉孔51中设有螺栓，螺栓连接螺孔2b将防滑脚套5与支脚2固定连接。

实施例二：

如图4所示，一种桌子，包括桌面6及实施例一所述的桌脚7，桌脚7用于支撑桌面6。

以上就本实用新型较佳的实施例做了说明，但不能理解为是对权利要求的限制。本实用新型不仅局限于以上实施例，其具体结构允许有变化，本领域技术人员可以根据本实用新型作出各种改变和变形，只要不脱离本实用新型的精神，均属于本实用新型所附权利要求所定义的范围。
