一种改进复位机构的阻尼滑轨的制作方法

本实用新型涉及一种抽屉用的滑轨，尤其是一种改进复位机构的阻尼滑轨。

背景技术：

目前，现有的阻尼滑轨，当由于错误操作，导致定位摆栅跟随阻尼器复位，而抽屉柜却处于打开状态时，即导致阻尼驱动杆与定位摆栅上的凹槽完全脱离，使抽屉柜相对抽屉无法起到缓冲的作用，要想恢复缓冲功能，需要将抽屉柜关闭，使阻尼驱动杆重新与定位摆栅上的凹槽配合，并将定位摆栅重新拉出；而在拉出的过程中，阻尼驱动杆与凹槽容易出现再次脱离，导致缓冲无法恢复；本实用新型正是解决如何修复缓冲功能，而对定位摆栅的结构进行改进，使每次修复缓冲功能时，更加容易、方便、准确。

技术实现要素：

本实用新型的目的在于解决上述现有技术的不足，而提高一种结构简单、合理的阻尼滑轨，通过改进复位机构，使阻尼驱动杆与定位摆栅功能随时修复缓冲功能，避免误操作而导致缓冲功能长期失效，其操作简单、合理、方便、准确，设计巧妙。

本实用新型解决其技术问题所采用的技术方案是：

一种改进复位机构的阻尼滑轨，包括定轨和动轨，动轨上设有连接有阻尼驱动杆，定轨包括阻尼架，阻尼架上固定有阻尼器，阻尼架上沿长度延伸方向设有滑槽，滑槽上滑动配合有滑块，滑块一端与阻尼器连接，滑块另一端转动连接有定位摆栅，滑槽的一端的阻尼架上设有与定位摆栅配合的定位凹腔，其特征是，定位摆栅的一端设有与阻尼驱动杆配合的凹槽，定位摆栅的另一端设有两复位斜臂，两复位斜臂的一端固定在定位摆栅两侧，每个复位斜臂由一端至另一端往阻尼器的方向倾斜式延伸，且两复位斜臂的另一端构成相邻设置。

采用改结构的一种改进复位机构的阻尼滑轨，通过在定位摆栅上设置两复位斜臂，当缓冲功能失效时，定位摆栅跟随阻尼器复位，而抽屉柜处于打开状态，通过将抽屉柜关闭，使阻尼驱动杆压抵两复位斜臂，并冲破两复位斜臂进入两复位斜臂与凹槽之间的定位摆栅内，此时无需使阻尼驱动杆与凹槽配合，由于每个复位斜臂往阻尼器的方向倾斜式延伸，而且两复位斜臂的一端固定在定位摆栅两侧，两复位斜臂的另一端互相沿相对的方向呈倾斜式延伸并构成相邻设置，使得阻尼驱动杆无法反向脱离两复位斜臂与凹槽之间的空间，此时阻尼驱动杆可以再两复位斜臂与凹槽之间的空间内驱动定位摆栅，使定位摆栅再次与定位凹腔配合，此时抽屉柜处于打开状态，当关闭抽屉柜时，阻尼驱动杆再次与凹槽配合恢复正常状态；当再次出现阻尼驱动杆与凹槽脱离时，重复上述动作，即可恢复阻尼功能，其操作简单、准确，有效避免误操作而导致缓冲功能长期失效。

本实用新型还可以采用以下技术措施解决：

两复位斜臂的另一端呈上下相邻设置。

两复位斜臂的另一端呈左右相邻设置。

其中一复位斜臂的另一端延伸有凸部，另一复位斜臂的另一端设有与凸部对应的凹部。

两复位斜臂呈左右对称设置。

本实用新型的有益效果是：

本实用新型一种改进复位机构的阻尼滑轨，其结构简单、合理，通过改进复位机构，使阻尼驱动杆与定位摆栅功能随时修复缓冲功能，避免误操作而导致缓冲功能长期失效，其操作简单、合理、方便、准确，设计巧妙。

附图说明

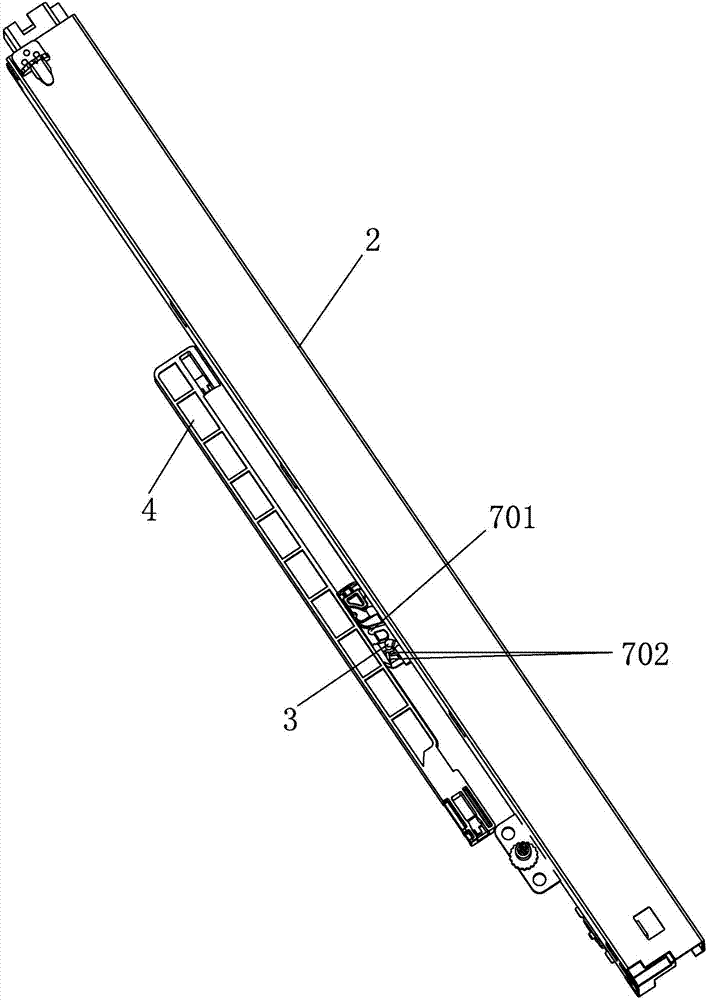

图1是本实用新型第一实施例的结构示意图。

图2是本实用新型第一实施例的结构示意图。

图3是本实用新型第一实施例的结构示意图。

图4是本实用新型第一实施例的结构示意图。

图5是本实用新型第一实施例的结构示意图。

图6是本实用新型第一实施例的结构示意图。

图7是本实用新型第一实施例中定位摆栅的结构示意图。

图8是本实用新型第二施例中定位摆栅的结构示意图。

图9是本实用新型第三施例中定位摆栅的结构示意图。

图10是本实用新型中抽屉柜与抽屉的结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明。

第一实施例：如图1至图7以及图10所示，一种改进复位机构的阻尼滑轨，包括定轨1和动轨2，动轨2上设有连接有阻尼驱动杆3，定轨1包括阻尼架4，阻尼架4上固定有阻尼器5，阻尼架4上沿长度延伸方向设有滑槽401，滑槽401上滑动配合有滑块6，滑块6一端与阻尼器5连接，滑块6另一端转动连接有定位摆栅7，滑槽401的一端的阻尼架4上设有与定位摆栅7配合的定位凹腔401-1，其特征是，定位摆栅7的一端设有与阻尼驱动杆3配合的凹槽701，定位摆栅7的另一端设有两复位斜臂702，两复位斜臂702的一端702-1固定在定位摆栅7两侧，每个复位斜臂702由一端702-1至另一端702-2往阻尼器5的方向倾斜式延伸，且两复位斜臂702的另一端702-2构成相邻设置。

当缓冲功能失效至恢复的工作原理，如图1至图4，以及图10所示：定位摆栅7跟随阻尼器5复位，而抽屉柜8处于打开状态，通过将抽屉柜8关闭，使阻尼驱动杆3压抵两复位斜臂702，并冲破两复位斜臂702（由于两复位斜臂702的另一端为自由端，且两复位斜臂702具有一定的塑料弹性）进入两复位斜臂702与凹槽701之间的定位摆栅7内，此时无需使阻尼驱动杆3与凹槽701配合，由于每个复位斜臂702往阻尼器5的方向倾斜式延伸，而且两复位斜臂702的一端702-1固定在定位摆栅7两侧，两复位斜臂702的另一端702-2互相沿相对的方向呈倾斜式延伸并构成相邻设置，使得阻尼驱动杆3无法反向脱离两复位斜臂702与凹槽701之间的空间，此时阻尼驱动杆3可以再两复位斜臂702与凹槽701之间的空间内驱动定位摆栅7，使定位摆栅7再次与定位凹腔401-1配合，此时抽屉柜8处于打开状态，当关闭抽屉柜8时，阻尼驱动杆3再次与凹槽701配合恢复正常状态。

当再次出现阻尼驱动杆3与凹槽701脱离时，重复上述动作，即可恢复阻尼功能，其操作简单、准确，有效避免误操作而导致缓冲功能长期失效。

作为本实施例更具体的实施方案：

两复位斜臂702的另一端702-2呈左右相邻设置。

第二实施例：与第一实施例相似，如图8所示，不同之处在于，两复位斜臂702的另一端7-2-2呈上下相邻设置。

第三实施例：与第一实施例相似，如图9所示，不同之处在于，其中一复位斜臂702的另一端延伸有凸部702-3，另一复位斜臂702的另一端设有与凸部702-3对应的凹部702-4。

第四实施例：与第一实施例相似，不同之处在于，两复位斜臂702呈左右对称设置。

以上所述的具体实施例，仅为本实用新型较佳的实施例而已，举凡依本实用新型申请专利范围所做的等同设计，均应为本实用新型的技术所涵盖。
