洗碗机的去油装置的制作方法

本实用新型涉及一种洗碗机的去油装置。

背景技术：

洗碗机作为可自动清洗碗、筷、盘、碟、刀、叉等餐具的设备，被广泛应用于各领域。目前，由于现有的洗碗机不便于去除水面上的浮油，在清洗完餐具后，仍残留有一层油污浮在液面上，以导致从水捞上来的餐具容易沾到浮在水面上的油污，容易形成二次污染。

技术实现要素：

为了克服现有技术的不足，本实用新型的目的在于提供一种洗碗机的去油装置，其便于去除水面上的浮油。

为解决上述问题，本实用新型所采用的技术方案如下：

洗碗机的去油装置，包括设置有餐具清洗腔的壳体、位于餐具清洗腔内的排油架；该餐具清洗腔的内底壁开设有向下延伸并贯穿壳体下表面的排液口；该排油架包括管道、设置在管道上端的顶座；所述管道的下端以可插拔的方式插装在排液口内，且该管道与排液口液密封配合；所述顶座上设置有开口朝上并与管道管腔连通的集油槽；该管道的管腔向下延伸并贯穿管道的下表面形成下开口。

该顶座的上表面低于壳体的上表面。

该排油架位于餐具清洗腔的其中一侧，该餐具清洗腔的另一侧的上端设置有喷液方向朝向于餐具清洗腔内的喷嘴。

该喷嘴的喷液口设置在喷嘴靠近排油架的一侧面上。

该壳体的下端还安装有用于控制喷嘴开闭的脚踏开关。

该管道的下端还设置有密封圈。

相比现有技术，本实用新型的有益效果在于：

本实用新型通过在餐具清洗腔内设置有排油架，在使用时，可通过往餐具清洗腔加水使液面漫过集油槽，此时，水面的浮油可在水流的作用下随着水流流进集油槽内，并经管道的管腔从下开口排出餐具清洗腔外，从而可方便于去除水面上的浮油；而且，通过采用喷嘴的设计，可利用喷嘴喷出的水的冲力将浮油冲向排油架内，从而可提高去除浮油效率，还方便于往餐具清洗腔内加水。

附图说明

图1为本实用新型的结构示意图；

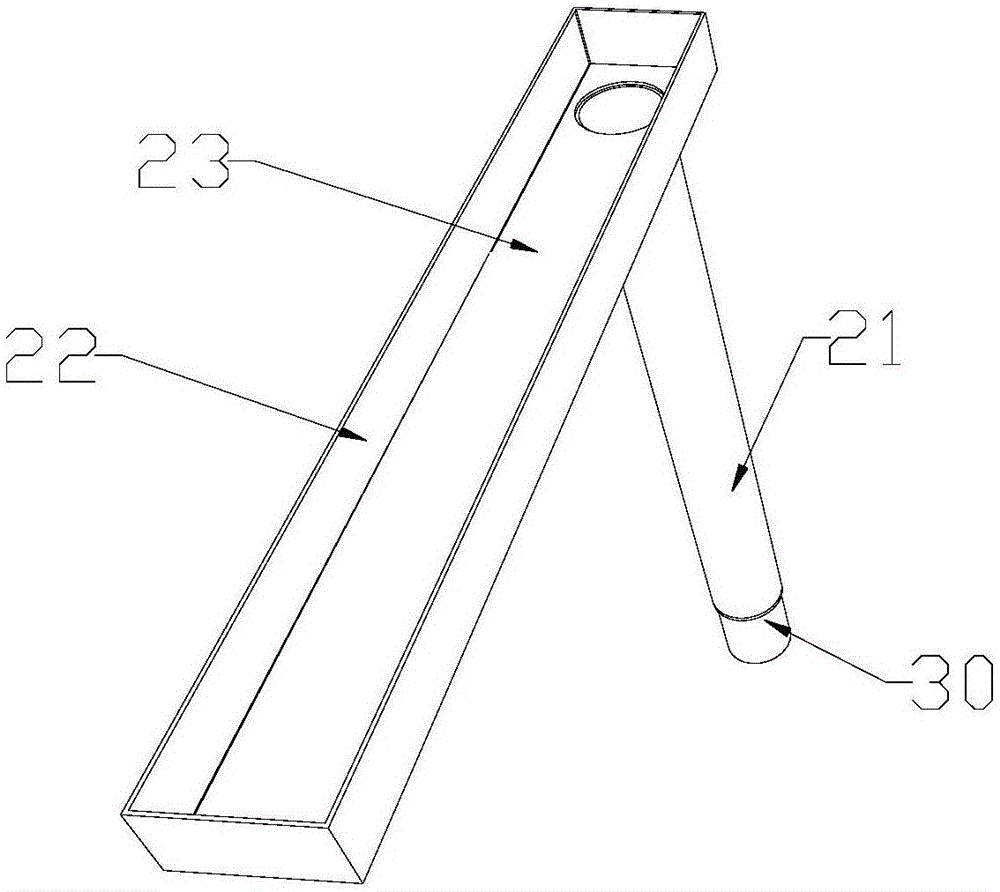

图2为排油架的结构示意图；

其中，10、壳体；11、餐具清洗腔；20、排油架；21、管道；22、顶座；23、集油槽；30、密封圈；40、喷嘴；50、脚踏开关。

具体实施方式

下面，结合附图以及具体实施方式，对本实用新型做进一步描述：

如图1、2，洗碗机的去油装置，包括设置有餐具清洗腔11的壳体10、位于餐具清洗腔11内的排油架20；该餐具清洗腔11的内底壁开设有向下延伸并贯穿壳体10下表面的排液口；该排油架20包括管道21、设置在管道21上端的顶座22；所述管道21的下端以可插拔的方式插装在排液口内，且该管道21与排液口液密封配合；所述顶座22上设置有开口朝上并与管道21管腔连通的集油槽23；该管道21的管腔向下延伸并贯穿管道21的下表面形成下开口。具体的，该顶座22的上表面低于壳体10的上表面。

本实用新型通过在餐具清洗腔11内设置有排油架20，在使用时，可通过往餐具清洗腔11加水使液面漫过集油槽23的高度，此时，水面的浮油可在水流的作用下随着水流流进集油槽23内，并经管道21的管腔排出餐具清洗腔11外，从而可方便于去除水面上的浮油。而当餐具清洗腔11需要放水时，可将排油架20从排液口拔出，使得水可从排液口排出外面；而需要加水时，可将管道21插装在排液口内，由于该管道21与排液口液密封配合，可防止水从排液口漏出，之后，可进行加水操作。

该排油架20位于餐具清洗腔11的其中一侧，该餐具清洗腔11的另一侧的上端设置有喷液方向朝向于餐具清洗腔11内的喷嘴40，以方便于往餐具清洗腔11内加水。该喷嘴40的喷液口设置在喷嘴40靠近排油架20的一侧面上。在使用时，通过利用喷嘴40喷出的水的冲力可将浮油冲向排油架20，从而可提高去除浮油效率。其中，该喷嘴40还可采用万向喷嘴40，以可调节其出水方向。

优选的，该壳体10的下端还安装有用于控制喷嘴40开闭的脚踏开关50，以方便于操作。

其中，该管道21的下端还设置有密封圈30，以提高管道21与排液口之间的密封效果。

该顶座22上设置有手柄，以通过持握手柄方便于将排油架20拔出。

对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本实用新型权利要求的保护范围之内。
