升降式密封隔离门的制作方法

本实用新型属于隔离门技术领域，具体涉及一种升降式密封隔离门。

背景技术：

在一些工厂车间等特殊场合，需要对多个区域进行暂时性隔离，从而避免局部区域的污染的蔓延，或者多种不同物质的叠加，而该隔离方式多为密封布隔离，现阶段所采用的技术多为压条进行压接，不仅施工不方便，且重复多次后，无法进行使用，导致成本过高，不利于企业的可持续发展。

技术实现要素：

本实用新型的目的是针对上述存在的问题和不足，提供一种结构设计合理、紧凑，密封效果好，其能够实现自动化控制的升降式密封隔离门。

为达到上述目的所采取的技术方案是：

一种升降式密封隔离门，其特征在于：包括门框、设置在门框上的导轨组件和匹配滑动设置在导轨组件上的隔离门组件，所述的导轨组件包括截面呈“几”型的导轨本体、设置在导轨两侧的密封槽和固定设置在密封槽内的密封条，所述的密封槽、导轨本体和门框之间通过螺栓和螺母固定连接，且在螺栓上设置有防松弹簧；所述的隔离门组件包括分别与两导轨本体匹配滑动配合的两外框板、设置在两外框板之间的密封布、预顶紧单元和脱离单元，所述的预顶紧单元包括分别设置在两外框板上的内套管和外套管、设置在内套管和外套管上对应的连接法兰盘和设置在两连接法兰盘之间压缩弹簧；所述的脱离单元包括分别与两外框板连接的左拉杆和右拉杆、以及设置在左拉杆和右拉杆之间的动力推杆。

在两外框板上部设置有起吊板，所述的起吊板上连接有螺杆升降机。

在两外框板之间设置有两组预顶紧单元。

所述的门框为工字钢。

采用上述技术方案，所取得的有益效果是：

本实用新型结构设计合理、紧凑，其通过设置预顶紧单元和脱离单元，能够实现密封和便于开启，大大提高了设备的实用性，在长期使用过程中，仅需对其进行保洁维护即可达到良好的密封隔离效果，且受到粉尘等污染物的影响较小，能够适用于车间等环境较为恶劣的场所，本实用新型整体制造成本低，便于安装，安装完成后能够长期使用，大大降低了企业的投入成本。

附图说明

图1为本实用新型的结构示意图。

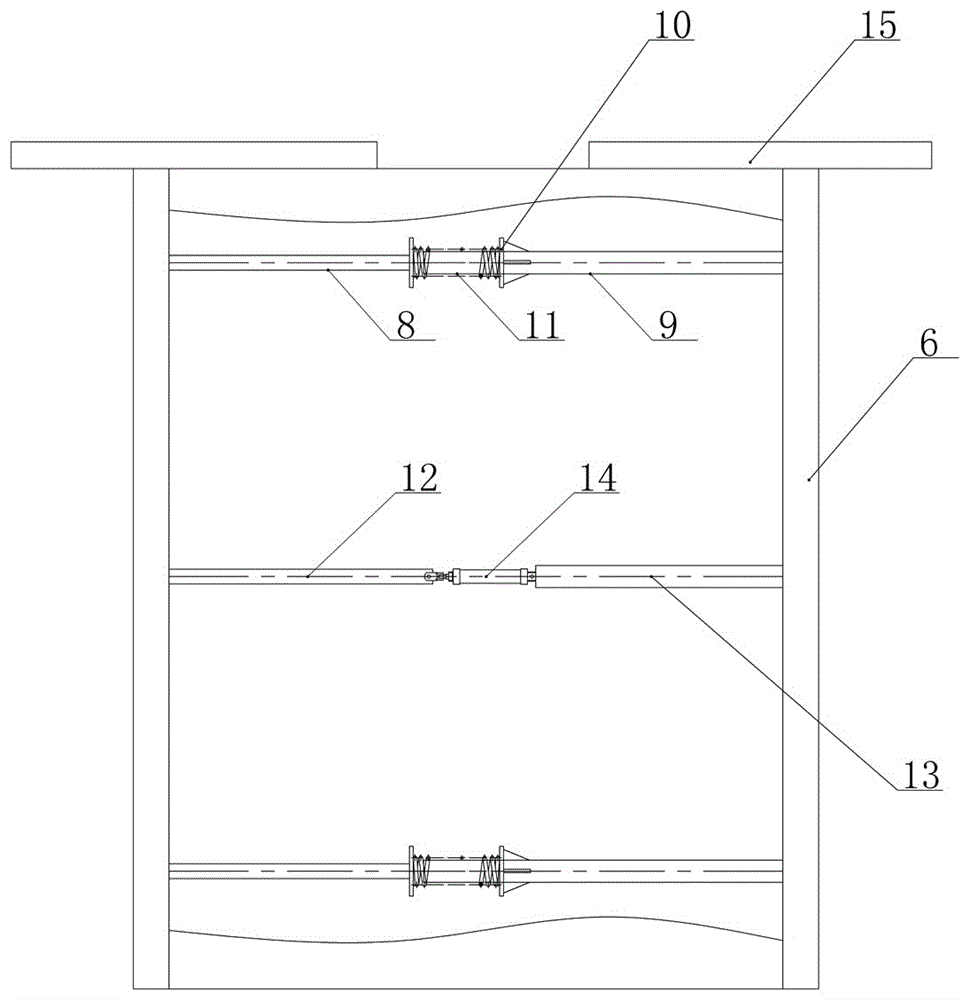

图2为隔离门组件的结构示意图。

图3为图1中A部的放大结构示意图。

图中序号,1为门框、2为导轨本体、3为密封条、4为密封槽、5为螺栓、6为外框板、7为密封布、8为内套管、9为外套管、10为连接法兰盘、11为压缩弹簧、12为左拉杆、13为右拉杆、14为动力推杆、15为起吊板、16为防松弹簧。

具体实施方式

以下结合附图对本实用新型的具体实施方式做详细说明。

参见图1、图2和图3，一种升降式密封隔离门，其特征在于：包括门框1、设置在门框1上的导轨组件和匹配滑动设置在导轨组件上的隔离门组件，所述的导轨组件包括截面呈“几”型的导轨本体2、设置在导轨两侧的密封槽4和固定设置在密封槽内的密封条3，所述的密封槽4、导轨本体2和门框1之间通过螺栓5和螺母固定连接，且在螺栓上设置有防松弹簧16；所述的隔离门组件包括分别与两导轨本体匹配滑动配合的两外框板6、设置在两外框板之间的密封布7、预顶紧单元和脱离单元，所述的预顶紧单元包括分别设置在两外框板上的内套管8和外套管9、设置在内套管和外套管上对应的连接法兰盘10和设置在两连接法兰盘之间压缩弹簧11；所述的脱离单元包括分别与两外框板连接的左拉杆12和右拉杆13、以及设置在左拉杆和右拉杆之间的动力推杆14。

在两外框板上部设置有起吊板15，所述的起吊板上连接有螺杆升降机。

在两外框板之间设置有两组预顶紧单元。

所述的门框为工字钢。

本实用新型结构设计合理、紧凑，其通过设置预顶紧单元和脱离单元，能够实现密封和便于开启，大大提高了设备的实用性，在长期使用过程中，仅需对其进行保洁维护即可达到良好的密封隔离效果，且受到粉尘等污染物的影响较小，能够适用于车间等环境较为恶劣的场所，本实用新型整体制造成本低，便于安装，安装完成后能够长期使用，大大降低了企业的投入成本。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
