一种水槽柜的制作方法

本发明涉及橱柜
技术领域：
，尤其是涉及一种水槽柜。
背景技术：

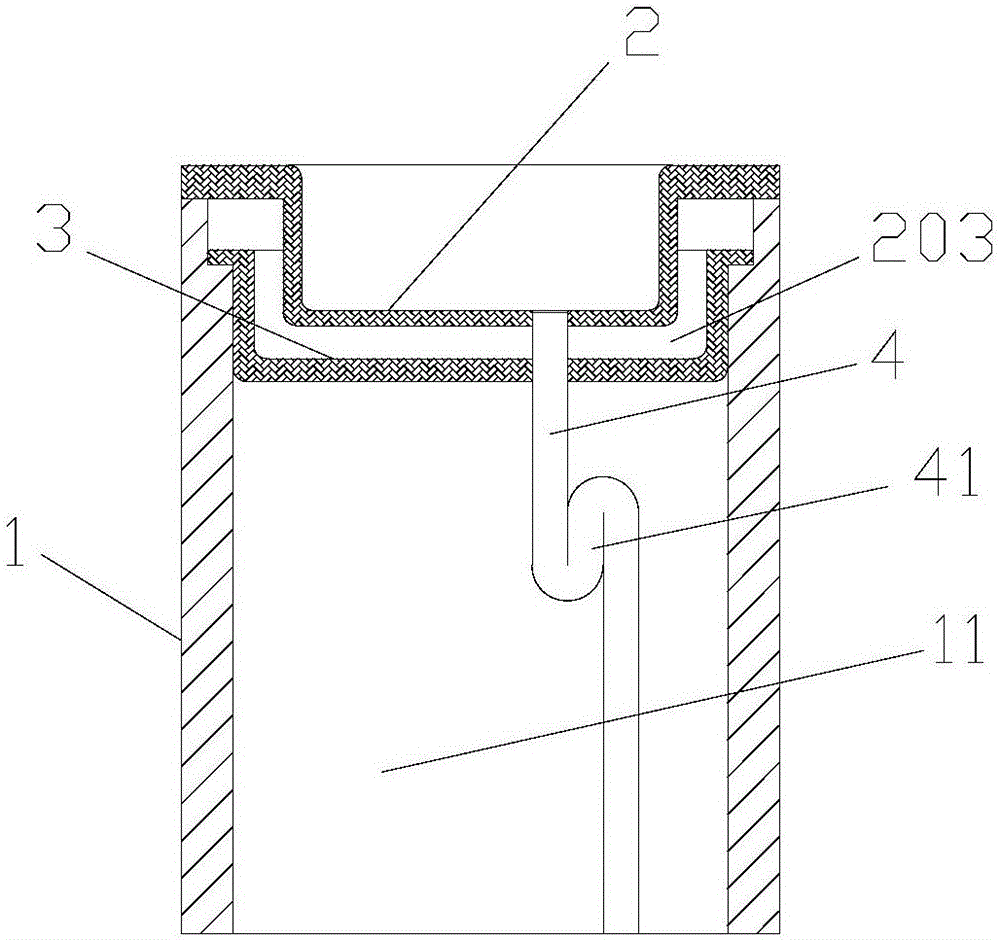

：水槽柜是指应用在厨房内、安置了水槽的柜子，在现代厨房中非常常见。目前市场上普遍的水槽柜都存在一定的“凝霜”现象，造成水槽柜的使用寿命低。“凝霜”现象是指水槽柜的水槽外侧出现结霜，当积霜融化时造成柜内潮湿，加快木质柜体的腐蚀。“凝霜”的形成原因是：当水槽内放入冰冻食品时，水槽温度迅速降低，从而在水槽外侧的水蒸气接触到水槽表面时凝固，形成“凝霜”。目前，针对“凝霜”现象的解决办法是对水槽表面进行涂层处理，但是这种办法无法完全杜绝“凝霜”的形成，而且涂层工艺成本高，增大了水槽及水槽柜的制作成本。技术实现要素：本发明的目的针对现有技术中的问题，提出一种水槽柜，其能够解决水槽柜上“凝霜”的形成，而且可以节约制作成本。本发明采用的技术方案如下：本发明提供的一种水槽柜，包括柜体、水槽和隔槽，所述柜体内设有空腔，所述柜体上侧设有所述空腔的上开口，所述水槽和所述隔槽上下依次设于所述上开口上、且封闭所述上开口，所述水槽与所述隔槽之间形成一隔腔。进一步地，所述隔腔为抽真空处理的真空隔腔。进一步地，所述柜体在所述上开口所在的端部设有向下的台阶，所述水槽安装于所述柜体的端部，所述隔槽安装于所述台阶上。进一步地，所述台阶到所述柜体上端的侧壁上设有隔板。进一步地，所述水槽、所述隔槽和所述隔板一体成型。进一步地，还包括下水管，所述下水管连接于所述水槽的底部，且所述下水管穿过所述隔腔和所述隔槽。进一步地，所述下水管包括第一下水管和第二下水管，所述第一下水管设于所述水槽与所述隔槽之间，所述第二下水管设于所述隔槽外侧，且所述第一下水管为隔热材料制成。进一步地，所述水槽的底部外侧设有第一凸缘，所述隔槽的底部内侧设有第二凸缘，所述隔槽的底部外侧设有第三凸缘，所述第一下水管两端分别套设于所述第一凸缘和所述第二凸缘外侧，所述第二下水管套设于所述第三凸缘的外侧。进一步地，所述下水管的中部设有一弯折部。本发明的有益效果是：该水槽柜的水槽下方设有隔槽，通过水槽与隔槽之间的隔腔来减少热传导效果，即使是在水槽温度极低的情况下，隔槽上的温度变化也不大，因此隔槽上不会出现“凝霜”现象，避免了“凝霜”融化时对柜体的腐蚀，提高了水槽柜的使用寿命。相比与现有水槽柜，本发明的水槽柜增设了隔槽，却减少了对水槽进行涂层处理的工艺步骤，而且隔槽的制作成本比制作涂层的工艺陈本低，因此节约了水槽柜的整体制作成本。附图说明附图是用来提供对本发明的进一步理解，并构成说明书的一部分，与下面的具体实施方式一起用于解释本发明，但不应构成对本发明的限制。在附图中，图1：本发明的柜体的主视图。图2：本发明第一种水槽柜的主视图。图3：本发明第二种水槽柜的主视图。图4：本发明第三种水槽柜的主视图。图5：本发明图4中A部的放大视图。各部件名称及其标号柜体：1水槽：2隔槽：3下水管：4隔板：5空腔：11上开口：12台阶：13第一凸缘：21第二凸缘：31第三凸缘：32弯折部：41第一下水管：42第二下水管：43隔腔：203具体实施方式以下结合附图对本发明的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本发明，并不用于限制本发明。如图1、2所示，本实施例提出一种水槽柜，包括柜体1、水槽2和隔槽3，所述柜体1内设有空腔11，所述柜体1上侧设有所述空腔11的上开口12，所述水槽2和所述隔槽3上下依次设于所述上开口12上、且封闭所述上开口12，所述水槽2与所述隔槽3之间形成一隔腔203。具体的说，该水槽柜的水槽2下方设有隔槽3，通过水槽2与隔槽3之间的隔腔203来减少热传导效果，即使是在水槽2温度极低的情况下，隔槽3上的温度变化也不大，因此隔槽3上不会出现“凝霜”现象，避免了“凝霜”融化时对柜体的腐蚀，提高了水槽柜的使用寿命。相比与现有水槽柜，本发明的水槽柜增设了隔槽3，却减少了对水槽2进行涂层处理的工艺步骤，而且隔槽3的制作成本比制作涂层的工艺陈本低，因此节约了水槽柜的整体制作成本。所述隔腔203为抽真空处理的真空隔腔。显然，在未抽真空之前，隔腔203内是有气体存在的，当然气体也是包括多种的，比如可以是空气；也可以是单一气体，比如氮气、氩气等；或者还可以是两种或多种混合气体。由于大多数气体都具有很好的隔热效果，因此在未抽真空之前，隔腔203内充入任何具有好的隔热效果的气体均可。而本实施例中，要将隔腔203进行抽真空处理，使其形成真空隔腔，因为真空的隔热效果更优于气体的隔热效果；而且真空的状态下，隔腔203内不存在水蒸气，对水槽2的保护效果也跟好；另外，在真空状态下，水槽2被紧紧的吸附在柜体1上，水槽2的安装效果也更好。如图1、2，一种具体的实施方式是：所述柜体1在所述上开口12所在的端部设有向下的台阶13，所述水槽2安装于所述柜体1的端部，所述隔槽3安装于所述台阶13上。如图3，在上述安装方式下，所述台阶13到所述柜体1上端的侧壁上设有隔板5。由于柜体1通常为木质材质制作，木质材质本身是具有一定的透气性的，因此当采用上述的具体方式时，真空隔腔的气密性是很难长时间保持的，所以增设一块隔板5将真空隔腔的木材侧壁替换成气密性更好的材料，可长时间保证隔腔203内的真空度。显然，上述隔板5应该是选用气密性好的材料制作而成的。如图3，一种更优的实施方式为：所述水槽2、所述隔槽3和所述隔板5一体成型。此时，实际上就变成了一种双层的水槽的形式，这种方式的优点就是，在安装时更加方便。如图2-4，还包括下水管4，所述下水管4连接于所述水槽2的底部，且所述下水管4穿过所述隔腔203和所述隔槽3。显然，下水管4与隔槽3之间的密封性是及其重要的，若是密封性不好，则很难保证隔腔203的隔热效果，尤其是当隔腔203为真空隔腔时，密封性不好会导致空气进入隔腔203内，使真空隔腔失去真空效果。优选的，所述下水管4的中部设有一弯折部41。弯折部41可以解决水槽排水时水回流的问题。参照图4、5，为了解决下水管4与隔槽3之间的密封性问题，以及减少水槽2与隔槽3之间的传热问题，所述下水管4包括第一下水管42和第二下水管43，所述第一下水管42设于所述水槽2与所述隔槽3之间，所述第二下水管43设于所述隔槽3外侧，且所述第一下水管42为隔热材料制成。优选的，所述水槽2的底部外侧设有第一凸缘21，所述隔槽3的底部内侧设有第二凸缘31，所述隔槽3的底部外侧设有第三凸缘32，所述第一下水管42两端分别套设于所述第一凸缘21和所述第二凸缘31外侧，所述第二下水管43套设于所述第三凸缘32的外侧。只要不违背本发明创造的思想，对本发明的各种不同实施例进行任意组合，均应当视为本发明公开的内容；在本发明的技术构思范围内，对技术方案进行多种简单的变型及不同实施例进行的不违背本发明创造的思想的任意组合，均应在本发明的保护范围之内。当前第1页1 2 3
