一种饮水机加固装置的制作方法

文档序号:11712995阅读:246来源:国知局
一种饮水机加固装置的制作方法

本发明涉及饮水机设备领域,具体涉及一种饮水机加固装置。



背景技术:

饮水机是人们日常生活中将桶装水升温或者降温并方便人们饮用的装置,饮水机的结构通常高度高底面积小,而且饮水机重量轻,在饮水机上部的桶装水重量重,这样在饮水机上装有桶装水时人们不小心碰到极易将饮水机碰倒,严重的会将饮水机损坏造成直接的经济损失,而且桶装水内的水也会流出,将地板打湿甚至会引起饮水机短路,从而造成不必要的麻烦,因此,现有的饮水机结构及其不稳固。



技术实现要素:

本发明的目的在于提供一种饮水机加固装置及其使用方法,能够克服现有技术的上述缺陷。

根据本发明,本发明装置的一种饮水机加固装置,包括饮水机体,所述饮水机体中设置有出口往前的取水腔,在取水腔中设置有冷水龙头和热水龙头,所述饮水机体顶部还设置有进水口,所述饮水机体底部中设置有加固装置,所述加固装置包括固定安装在墙壁中的加固架以及左右相应可转的安装在设置于所述饮水机体底部后端的凹进槽中的左加固臂和右加固臂,所述饮水机体底部中还设置有前后展开且通联所述凹进槽的导接槽,所述导接槽中平滑安装有导接杆,所述导接杆中端处设置有出口往前端的螺形纹槽,所述螺形纹槽中螺形纹配合安装有螺形杆,所述螺形杆与固定安装在所述导接槽前端的马达的转轴连接,所述加固架中设置有出口往前端的插接槽以及位于所述插接槽后端的加固槽,所述加固槽中作用相应设置有上夹固端,所述左加固臂和右加固臂后端之间连接有弹力件,所述弹力件用以将所述左加固臂和右加固臂的后端相贴靠,从而方便插入或者拔出所述加固槽,所述左加固臂和右加固臂相疏远的端面均设置有加固凸缘,所述加固凸缘设置有与所述上夹固端相配合的下夹固端。

进一步的技术方案,所述左加固臂和右加固臂之间的间隙等于所述导接杆的宽。

进一步的技术方案,所述左加固臂和右加固臂前端面均设置有顶推斜坡,且所述导接杆后端面设置有与所述顶推斜坡相配合的受推斜坡。

进一步的技术方案,所述加固槽的口径超过所述插接槽的口径。

本发明的有益效果是:

1.在弹力件的作用下,左加固臂和右加固臂的后端相对靠近枢转,从而允许左加固臂和右加固臂插入到插接槽中,在导接杆向后平滑后,可使左加固臂和所述右加固臂的后端克服弹力件的作用而相对疏远地枢转,使下夹固端与上夹固端相配合,从而可使左加固臂和右加固臂锁定在加固槽中;

2.当饮水机体的底部锁定在所述加固架中后,可防止人们将饮水机碰倒,因此,可大大降低安全隐患,同时大大提高了使用安全;

3.在导接杆平滑到左加固臂和右加固臂之间后,左加固臂和右加固臂的转动只会对导接杆的外侧面造成外力,而不会对螺形纹槽以及螺形杆造成外力,因此,可有效保护螺形纹槽以及螺形杆上的螺形纹,可大大提高使用寿命;

4.本发明装置结构简单,使用方便,运行稳定。

附图说明

为了更清楚地说明发明实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

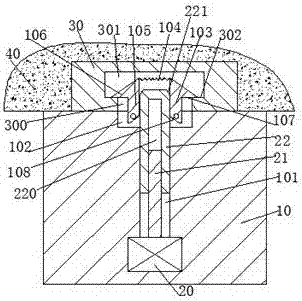

图1是本发明的一种饮水机加固装置的整体结构示意图。

图2是图1中箭头方向的结构示意图。

图3是本发明装置中饮水机体的左视图。

具体实施方式

本说明书中公开的所有特征,或公开的所有方法或过程中的步骤,除了互相排斥的特征和/或步骤以外,均可以以任何方式组合。

本说明书(包括任何附加权利要求、摘要和附图)中公开的任一特征,除非特别叙述,均可被其他等效或具有类似目的的替代特征加以替换。即,除非特别叙述,每个特征只是一系列等效或类似特征中的一个例子而已。

如图1-3所示,本发明的一种饮水机加固装置,包括饮水机体10,所述饮水机体10中设置有出口往前的取水腔12,在取水腔12中设置有冷水龙头13和热水龙头14,所述饮水机体10顶部还设置有进水口15,所述饮水机体10底部中设置有加固装置,所述加固装置包括固定安装在墙壁40底部中的加固架30以及左右相应可转的安装在设置于所述饮水机体10底部后端的凹进槽102中的左加固臂105和右加固臂103,所述饮水机体10底部中还设置有前后展开且通联所述凹进槽102的导接槽101,所述导接槽101中平滑安装有导接杆22,所述导接杆22中端处设置有出口往前端的螺形纹槽220,所述螺形纹槽220中螺形纹配合安装有螺形杆21,所述螺形杆21与固定安装在所述导接槽101前端的马达20的转轴连接,所述加固架30中设置有出口往前端的插接槽300以及位于所述插接槽300后端的加固槽301,所述加固槽301中作用相应设置有上夹固端302,所述左加固臂105和右加固臂103后端之间连接有弹力件104,所述弹力件104用以将所述左加固臂105和右加固臂103的后端相贴靠,从而方便插入或者拔出所述加固槽301,所述左加固臂105和右加固臂103相疏远的端面均设置有加固凸缘106,所述加固凸缘106设置有与所述上夹固端302相配合的下夹固端107。

有益地,所述左加固臂105和右加固臂103之间的间隙等于所述导接杆22的宽,从而允许所述导接杆22插入到所述左加固臂105和右加固臂103之间。

有益地,所述左加固臂105和右加固臂103前端面均设置有顶推斜坡108,且所述导接杆22后端面设置有与所述顶推斜坡108相配合的受推斜坡221,从而在所述导接杆22向后端平滑时能够顺利插入到所述左加固臂105和右加固臂103之间。

有益地,所述加固槽301的口径超过所述插接槽300的口径,从而在所述导接杆22向后端平滑时能够使所述下夹固端107与所述上夹固端302相配合而使所述左加固臂105和右加固臂103锁定在所述加固槽301中。

初始状态时,所述导接杆22处于前部位置而未伸入到所述凹进槽102中,而所述左加固臂105和所述右加固臂103可转的安装在所述凹进槽102中,因此,所述左加固臂105和所述右加固臂103可发生转动,在所述弹力件104的作用下,所述左加固臂105和所述右加固臂103的后端相对靠近枢转,从而允许所述左加固臂105和所述右加固臂103插入到所述插接槽300中,当所述饮水机体10相后端推动,并使所述左加固臂105和所述右加固臂103插入到所述插接槽300中后,使所述马达20运行驱动所述螺形杆21转动,所述螺形杆21驱动所述导接杆22向后端平滑,而当所述导接杆22的受推斜坡221与所述顶推斜坡108接触后继续向后平滑,由此可使所述导接杆22插入到所述左加固臂105和所述右加固臂103之间,并可推动所述左加固臂105和所述右加固臂103的后端克服所述弹力件104的作用而相对疏远地枢转,而在所述下夹固端107与所述上夹固端302相配合时停止运行所述马达20,此时所述左加固臂105和右加固臂103锁定在所述加固槽301中,由此将所述饮水机体10的底部锁定在所述加固架30中;当需要将所述饮水机体10的底部从所述加固架30中解除锁定时,驱动所述马达20反向运转,使所述导接杆22往前端平滑,当所述导接杆22不与所述左加固臂105和所述右加固臂103接触时,所述左加固臂105和所述右加固臂103在弹力件104的作用下,使其后端相互靠近枢转,从而可使所述左加固臂105和所述右加固臂103从所述插接槽300拔出。

本发明的有益效果是:在弹力件的作用下,左加固臂和右加固臂的后端相对靠近枢转,从而允许左加固臂和右加固臂插入到插接槽中,在导接杆向后平滑后,可使左加固臂和所述右加固臂的后端克服弹力件的作用而相对疏远地枢转,使下夹固端与上夹固端相配合,从而可使左加固臂和右加固臂锁定在加固槽中;当饮水机体的底部锁定在所述加固架中后,可防止人们将饮水机碰倒,因此,可大大降低安全隐患,同时大大提高了使用安全;在导接杆平滑到左加固臂和右加固臂之间后,左加固臂和右加固臂的转动只会对导接杆的外侧面造成外力,而不会对螺形纹槽以及螺形杆造成外力,因此,可有效保护螺形纹槽以及螺形杆上的螺形纹,可大大提高使用寿命,本发明装置结构简单,使用方便,运行稳定。

以上所述,仅为发明的具体实施方式,但发明的保护范围并不局限于此,任何不经过创造性劳动想到的变化或替换,都应涵盖在发明的保护范围之内。因此,发明的保护范围应该以权利要求书所限定的保护范围为准。
