一种具有加热功能的沙发的制作方法

本发明属于家用电器技术领域，特别是涉及一种具有加热功能的沙发。

背景技术：

随着生活水平的提高，沙发已经成为了必不可少的家具之一，人们喜欢坐在沙发上聊天、喝茶、看报纸、看电视等等。但是，现有沙发由于结构较为简单，一般只能满足单纯的坐靠功能，无法满足人们日益增长的需求。

技术实现要素：

本发明的目的就在于克服现有技术的不足，提供了一种具有加热功能的沙发，本发明功能性强，使用方便，满足了人们日益增长的需求。

为了实现上述目的，本发明提供了一种具有加热功能的沙发，包括沙发座，所述沙发座上设置有坐垫和靠背，所述沙发座上设置包括处理器和控制面板，所述控制面板上设置有包括显示屏、插孔和若干按键，所述坐垫和靠背内均设置加热片和温度传感器，所述处理器分别与所述加热片、温度传感器、显示屏和按键相连接；

所述沙发座底部的四个角处均固定安装有底座，所述底座包括座体、齿轮、齿条、滑轮、螺栓和电机，所述座体的后侧内壁安装有所述电机，所述电机的输出轴上安装有所述齿轮，所述齿轮与所述齿条相啮合，所述齿条的非齿面的底端螺纹连接有所述螺栓，所述滑轮转动安装于所述螺栓上，所述座体的底部相对于所述滑轮位置设置有圆孔；所述座体位于所述圆孔的两侧相对设置有短弧槽和长弧槽，所述长弧槽的右端设置有电磁铁，电磁铁通过弹簧与圆块相连接。

进一步地，所述插孔包括两插插孔、三插插孔和usb插孔。

本发明的有益效果：

1、本发明的插孔上的usb插孔实现了电子设备的充电功能；加热片实现了坐垫和靠背的加热功能，特别适合冷天使用，温度传感器用于实时监测加热片的加热温度，并通过控制面板上的显示屏实时显示加热温度值，其中通过控制面板上的按键设定加热片的加热时间等，本发明功能性强，使用方便，满足了人们日益增长的需求。

2、当沙发移动时，电磁铁得电，电磁铁吸引圆块缩至长弧槽内，弹簧被压缩，圆孔被打开，此时电机正转，以带动齿轮转动，齿轮转动以带动齿条下移，齿条下移以带动齿条底端的滑轮从座体的圆孔中穿出来后电机停止运动，此时滑轮接触地面，滑轮实现了沙发的移动和搬运。当不用移动或搬运沙发时，电机反转，以带动齿轮转动，齿轮转动以带动齿条上移，齿条上移以带动齿条底端的滑轮上升至滑轮缩进座体内后电机停止运动，此时座体的底面接触地面，沙发平稳地支撑在地面上，正常使用，同时电磁铁失电，圆块在弹簧的弹力作用下，由长弧槽向短弧槽移动而完全盖住圆孔，防止灰尘等杂物从圆孔进入座体内而污染座体内的零件。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明实施例的三维结构示意图。

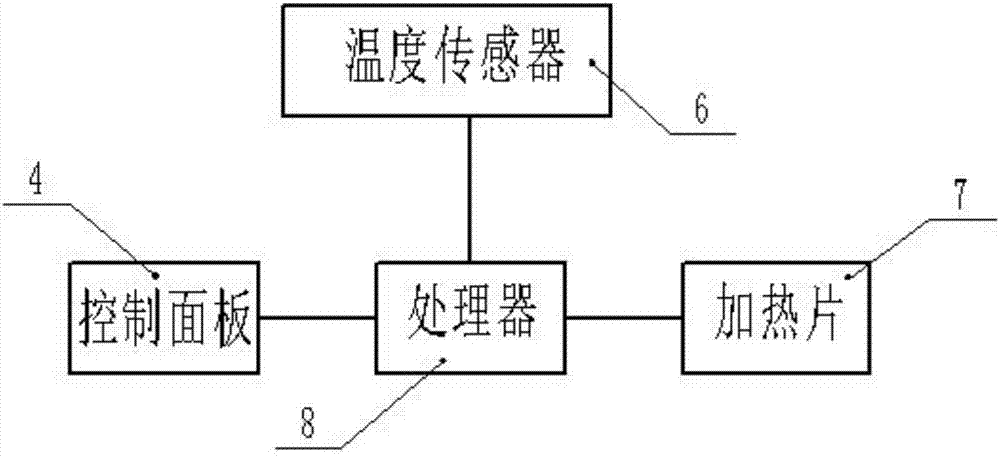

图2为本发明实施例的框架原理图。

图3为本发明实施例的底座的结构示意图。

具体实施方式

下面结合附图对发明进一步说明，但不用来限制本发明的范围。

实施例

如图1、2所示，本发明提供的一种具有加热功能的沙发，包括沙发座1，所述沙发座1上设置有坐垫2和靠背3，所述沙发座1上设置包括处理器8和控制面板4，所述控制面板4上设置有包括显示屏、插孔和若干按键，所述坐垫2和靠背3内均设置加热片7和温度传感器6，所述处理器8分别与所述加热片7、温度传感器6、显示屏和按键相连接。

进一步地，所述插孔包括两插插孔、三插插孔和usb插孔。

如图3所示，所述沙发座1底部的四个角处均固定安装有底座5，所述底座5包括座体50、齿轮52、齿条51、滑轮54、螺栓55和电机，所述座体50的后侧内壁安装有所述电机，所述电机的输出轴53上安装有所述齿轮52，所述齿轮52与所述齿条51相啮合，所述齿条51的非齿面的底端螺纹连接有所述螺栓55，所述滑轮54转动安装于所述螺栓55上，所述座体50的底部相对于所述滑轮54位置设置有圆孔56；所述座体50位于所述圆孔56的两侧相对设置有短弧槽和长弧槽，所述长弧槽的右端设置有电磁铁59，电磁铁59通过弹簧58与圆块57相连接。

本发明的插孔上的usb插孔实现了电子设备的充电功能；加热片7实现了坐垫2和靠背3的加热功能，特别适合冷天使用，温度传感器6用于实时监测加热片7的加热温度，并通过控制面板4上的显示屏实时显示加热温度值，其中通过控制面板4上的按键设定加热片7的加热时间等，本发明功能性强，使用方便，满足了人们日益增长的需求。

当沙发移动时，电磁铁59得电，电磁铁59吸引而使得圆块57缩至长弧槽内，弹簧58被压缩，圆孔56被打开，此时电机正转，以带动齿轮52转动，齿轮52转动以带动齿条51下移，齿条51下移以带动齿条51底端的滑轮54从座体50的圆孔56中穿出来后电机停止运动，此时滑轮54接触地面，滑轮54实现了沙发的移动和搬运。当不用移动或搬运沙发时，电机反转，以带动齿轮52转动，齿轮52转动以带动齿条51上移，齿条51上移以带动齿条51底端的滑轮54上升至滑轮54缩进座体50内后电机停止运动，此时座体50的底面接触地面，沙发平稳地支撑在地面上，正常使用，同时电磁铁59失电，圆块57在弹簧58的弹力作用下，由长弧槽向短弧槽移动而完全盖住圆孔56，防止灰尘等杂物从圆孔56进入座体50内而污染座体50内的零件。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等同物界定。

技术特征：

技术总结
本发明公开了一种具有加热功能的沙发，包括沙发座，所述沙发座上设置有坐垫和靠背，所述沙发座上设置包括处理器和控制面板，所述控制面板上设置有包括显示屏、插孔和若干按键，所述坐垫和靠背内均设置加热片和温度传感器，所述处理器分别与所述加热片、温度传感器、显示屏和按键相连接；所述沙发座底部的四个角处均固定安装有底座。本发明功能性强，使用方便，满足了人们日益增长的需求。

技术研发人员：李灿
受保护的技术使用者：湖南海裕信息科技有限公司
技术研发日：2017.05.16
技术公布日：2017.09.15
