一种果汁自动售卖机自动门密封机构的制作方法

本实用新型涉及一种密封结构，具体涉及一种应用于果汁自动售卖机上的自动门密封机构。

背景技术：

果汁自动售卖机的取杯门开合机构是果汁自动售卖设备中的必备机构，其密封性能对整个产品的稳定性，尤其整个内部工作环境的湿度和空调的功耗会产生较大影响。传统的售卖机构自动门大多未做到很好的密封，一方面产生较大功耗，另一方面板机柜面板及取杯口门板会产生较大水汽，使得内部工作环境湿度加大，增大运维成本。

技术实现要素：

本实用新型的目的在于针对上述技术问题提出一种果汁自动售卖机自动门密封机构。

本实用新型解决上述技术问题所采用的技术方案为：一种果汁自动售卖机自动门密封机构，包括用于安装自动门的门框、分别设置在所述门框两侧的左导轨和右导轨，用于驱动所述自动门开关的驱动机构；所述门框的门洞的内侧边缘设有至少一圈密封装置；所述左导轨和右导轨的内侧面分别对称设有用于引导自动门开关的引导槽，所述引导槽包括直线开关引导段和弧形密封引导段，所述弧形密封引导段向外弯曲且所述弧形密封引导段的下端点为所述自动门的关闭位置；所述自动门在关闭过程中由所述弧形密封引导段引导挤压所述密封装置以实现密封。

在本实用新型中，所述自动门的两侧分别镶设有与所述引导槽匹配的万向滚珠。

在本实用新型中，所述左导轨设有两条分别对应所述自动门左侧上下端的引导槽，所述右导轨设有两条分别对应所述自动门右侧上下端的引导槽。

在本实用新型中，所述驱动机构包括固定设置在所述门框上端的驱动电机、固定设置在所述自动门上的滑轨、可滑动设置在所述滑轨上的滑块、固定连接在所述驱动电机的输出轴上的第一连杆以及分别与所述第一连杆及滑块铰接连接的第二连杆。

在本实用新型中，所述门框设有用于缓冲限位所述自动门的防撞垫。

在本实用新型中，所述门框设有用于感应所述自动门关门到位的关门接近式传感器以及用于感应所述自动门开门到位的开门接近式传感器，所述自动门设有感应片。

本实用新型通过引导槽的弧形密封引导段驱使自动门挤压设在门框上的密封装置，通过密封装置的形变实现自动门与门框之间的密封，达到理想的密封效果。

附图说明

图1为本实用新型一实施例中的果汁自动售卖机自动门密封机构在自动门关闭状态结构示意图；

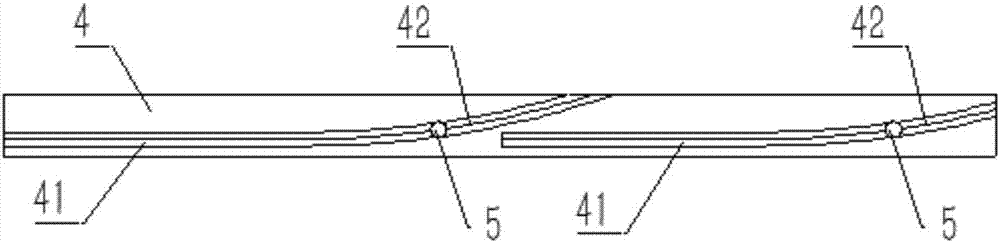

图2为本实用新型一实施例中的引导槽的结构示意图；

图3为本实用新型一实施例中的果汁自动售卖机自动门密封机构在自动门开门过程状态结构示意图。

具体实施方式

为了更清楚地说明本实用新型的技术方案，以下结合附图及实施例，对本实用新型的技术方案进行进一步详细说明，显而易见地，下面描述仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些实施例获得其他的实施例。

参照图1至图3，一种果汁自动售卖机自动门密封机构，用于实现果汁自动售卖机自动门9关闭后与果汁自用售卖机的柜体之间的密封；该果汁自动售卖机自动门密封机构包括用于安装自动门9的门框1、分别设置在门框1两侧的左导轨21和右导轨22以及用于驱动自动门9开关的驱动机构；门框1包括上部用于收纳开门后的自动门9的封闭部分以及用于取用果汁的门洞部分；门框1的门洞的内侧边缘设有至少一圈密封装置3，如若工作条件恶劣，可以同时设置多圈密封装置3，通过重复密封的手段来增强密封效果；左导轨21和右导轨22分别对自动门9的一个侧边进行限位。左导轨21和右导轨22的内侧面分别对称设有用于引导自动门9开关的引导槽4，引导槽4包括直线开关引导段41和弧形密封引导段42，弧形密封引导段42向外弯曲且弧形密封引导段42的下端点为自动门9的关闭位置；自动门9在关闭过程中由弧形密封引导段42引导挤压密封装置3以实现密封。具体的，自动门9在驱动机构的作用下沿着引导槽4在由左导轨21和右导轨22构成的轨道内上下滑动实现自动门9的开启关闭。自动门9关闭过程中，处于门框1的上部的自动门9沿着引导槽4的直线开关引导段41向下运动，在此过程中自动门9与门框1之间的距离是固定。当自动门9进入引导槽4的弧形密封引导段42后，该弧形密封引导段42从直线开关引导段41的下端点开始朝向门框1外弯曲，使得自动门9逐渐向门框1外方向移动，设置在门洞位置的密封装置3一般采用可弹性压缩的橡胶制成的D型硅胶垫，即自动门9进入引导槽4的弧形密封引导段42后开始挤压密封装置3直至自动门9完全关闭，此时自动门9恰好位于引导槽4的弧形密封引导段42的下端点，即自动门9对密封装置3形成均匀挤压，通过设在门框1与自动门9之间的密封装置3实现果汁自动售卖机的柜体的密封。

在一具体实施例中，自动门9的两侧分别镶设有与引导槽4匹配的万向滚珠5。自动门9通过万向滚珠5与引导槽4形成滚动配合，减小了自动门9与引导槽4之间的摩擦阻力，提高了机构效率。

在一具体实施例中，左导轨21设有两条分别对应自动门9左侧上下端的引导槽4，右导轨22设有两条分别对应自动门9右侧上下端的引导槽4。四条引导槽4分别对应自动门9的四个边角，实现了自动门9对密封装置3的均匀施压，保证了密封效果。

在一具体实施例中，驱动机构包括固定设置在门框1上端的驱动电机61、固定设置在自动门9上的滑轨64、可滑动设置在滑轨64上的滑块65、固定连接在驱动电机61的输出轴上的第一连杆62以及分别与第一连杆62及滑块65铰接连接的第二连杆63。驱动电机61采用直流减速电机，第一连杆62和第二连杆63以及第二连杆63和滑块65之间分别通过销轴铰接连接，电机正转和反转通过第一连杆62和第二连杆63带动自动门9的开启或者关闭；并滑块65在滑轨64内的行程实现驱动机构各部件之间的动作缓冲。

在一具体实施例中，自动门9在关闭过程中挤压密封装置3的同时自身的速度也逐渐降低，不会对门框1造成冲击；但是，在传感器失灵或者损坏的情况下，驱动电机61无法及时停转，导致自动门9冲击门框1，为此，门框1设有用于缓冲自动门9冲击的防撞垫7；防撞垫7可以通过自身形变缓冲自动门9的冲击，起到硬限位的作用，以最大程度的保护驱动电机61以及其他运动机构。优选的，防撞垫7采用优力胶垫。

在一具体实施例中，为实现对自动门9开关过程的自动控制，门框1设有用于感应自动门9关门到位的关门接近式传感器82以及用于感应自动门9开门到位的开门接近式传感器81，自动门9设有感应片83。关门接近式传感器82设置在自动门9的关门极限位置，开门接近式传感器81设置在自动门9的开门极限位置，当自动门9关门到位后，设在自动门9上的感应片83触发关门接近式传感器82控制驱动电机61停转；当自动门9开门到位后，设在自动门9上的感应片83触发开门接近式传感器81控制驱动电机61停转。

本实用新型通过引导槽的弧形密封引导段驱使自动门挤压设在门框上的密封装置，通过密封装置的形变实现自动门与门框之间的密封，达到理想的密封效果。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以作出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
