一种操作方便的果汁机的制作方法

本实用新型涉及食品加工机领域，尤其涉及一种操作方便的果汁机。

背景技术：

果汁机一般包括机座和果汁杯组件，现有果汁杯组件都是采用旋扣式，果汁杯组件旋扣在机座上端，以触动安全开关才可工作，在粉碎时有颗粒卡住粉碎刀时，先切断电源再往相反的方向旋转一定角度才可以取出，操作不方便，体验效果不好。

技术实现要素：

本实用新型的目的在于提供一种操作方便的果汁机。

为了达到上述目的，本实用新型采用如下技术方案：一种操作方便的果汁机，包括机座和果汁杯组件，机座内设有电机，果汁杯组件包括果汁杯及设于果汁杯底部的刀座，机座上端设有容纳刀座的沉台，机座内设有安全开关组件，其中，所述果汁杯组件通过直插式的方式插入沉台内并触发安全开关组件，沉台的内侧壁设有限位凸块，刀座的外周侧壁设有与限位凸块配合的限位槽。

进一步的，所述限位凸块设有两个且对称设置，限位槽对应设有两个且对称设置。

进一步的，所述机座内设有在常态下将果汁杯组件顶起的顶杆机构，刀座上设有触发安全开关组件的触发件，下压果汁杯组件以推压顶杆机构，使得触发件触发安全开关组件，以使果汁机通电工作；松开果汁杯组件顶杆机构顶开果汁杯组件，使得触发件脱离安全开关组件，以使果汁机断电。

进一步的，所述顶杆机构包括顶杆及用于顶杆复位的第一弹性件，电机的外周设有电机支架，电机支架上设有固定柱，固定柱设有限位孔，顶杆机构活动的装设于限位孔内并通过紧固件以将顶杆机构轴向限位。

进一步的，所述顶杆包括顶起部和推动部，沉台的底壁设有供顶起部伸出的第一开孔。

进一步的，所述第一弹性件为弹簧，弹簧套设于推动部上，推动部与顶起部之间设有限位台阶，弹簧一端抵触于限位台阶的下端面，另一端抵触于限位孔的内底面。

进一步的，所述安全开关组件包括开关支架、装设于开关支架上的微动开关、触发微动开关的开关顶杆及用于开关顶杆复位的第二弹性件，沉台的底壁设有供开关顶杆伸出的第二开孔，果汁杯组件下压到位后触发件推压开关顶杆以触发微动开关。

进一步的，所述第二开孔处设有密封圈。

进一步的，所述顶杆机构设有三个且沿机座圆周方向均布间隔设置。

进一步的，所述触发件为挡块或环形挡圈。

采用上述技术方案后，本实用新型具有如下优点：

1、本实用新型中，果汁杯组件通过直插式的连接方式，连接方便，单手就能完成果汁杯组件与机座的安装和拆卸，并能触发安全开关组件以使果汁机正常工作，无需一手握住机座一手旋转果汁杯组件即可实现果汁杯组件的安装和固定，大大提升果汁机的操作便利性，并且在果汁机工作时，当刀座上的粉碎刀被物料卡住停止旋转时，可直接将果汁杯组件拿起，摇晃几下，使物料脱出，以使粉碎刀能正常工作，再将果汁机组件插入沉台内，以使果汁机又能正常工作，如此又能很好的提升果汁机的粉碎效果，以提升用户体验及满意度；还有，通过沉台内侧壁的限位凸台与刀座外周侧壁的限位槽配合，即能很好的将果汁杯组件的周向限位，以防止果汁杯组件发生转动，又起到了对果汁杯组件的安装导向作用，更好的便于用户安装操作。

2、限位凸块设有两个且对称设置，限位槽对应设有两个且对称设置，这样不仅很好的保证果汁杯组件的周向限位效果，以保证果汁杯组件工作时的稳定性，又能更好的起到果汁杯组件安装时的导向作用，以方便果汁杯组件的安装和拆卸。

3、通过设置顶杆机构，并在刀座上设置触发件，通过下压果汁杯组件以推压顶杆机构，使得触发件才可触发安全开关组件，以使果汁机通电工作，当手松开或不施加下压力时，果汁杯组件在顶杆机构的作用下被顶开，触发件无法触动安全开关组件，以使果汁机断电，也即是只有一直按压住果汁杯组件，果汁机才可连续工作，由于果汁机一般都是小容量的，加工时间短，如此方式既不会影响用户体验，还增加了使用时的安全性，又能在物料卡住刀座上的粉碎刀时很好的解决，以提升粉碎效果，从而提升用户满意度。

4、顶杆机构包括顶杆及用于顶杆复位的第一弹性件，电机的外周设有电机支架，电机支架上设有固定柱，固定柱设有限位孔，顶杆机构活动的装设于限位孔内并通过紧固件以将顶杆机构轴向限位，此种结构，既能很好的保证顶杆机构的作用，且结构简单，还方便顶杆机构的安装固定。

5、顶杆包括顶起部和推动部，沉台的底壁设有供顶起部伸出的第一开孔，这样方便果汁杯组件抵压顶杆，从而方便触发件触发安全开关组件，且触发可靠稳定，以使果汁机能正常工作。

6、将第一弹性件设置为弹簧，而弹簧套设于推动部上，并在推动部与顶起部之间设有限位台阶，弹簧一端抵触于限位台阶的下端面，另一端抵触于限位孔的内底面，弹簧的弹性力足够，能很好的保证顶杆轴向运动的可靠性和稳定性，同时又能很好的将弹簧安装限位，以保证弹簧工作时的稳定性。

7、安全开关组件包括开关支架、装设于开关支架上的微动开关、触发微动开关的开关顶杆及用于开关顶杆复位的第二弹性件，沉台的底壁设有供开关顶杆伸出的第二开孔，果汁杯组件下压到位后触发件推压开关顶杆以触发微动开关，此种结构的安全开关组件不仅结构简单，易于安装固定，且工作可靠、稳定，以保证果汁机的工作可靠且稳定。

8、通过在第二开孔处设置密封圈，可防止进入沉台内的水从第二开孔流入机座内，防止电机遇水烧坏，以保证电机的正常使用说明。

9、将顶杆机构设置三个且沿机座圆周方向均布间隔设置，这样使得当果汁杯组件所受下压力不均匀时，果汁杯组件也能很好的抵压顶杆组件，以使触发件触发安全开关组件，不会由于受力不均匀而导致果汁机不能通电，即提升了果汁机的操作灵敏性。

10、将触发件设置成挡块或环形挡圈，如此能很好的触发安全开关组件，即触发可靠且稳定，以保证果汁机的正常工作和使用。

附图说明

下面结合附图对本实用新型作进一步说明：

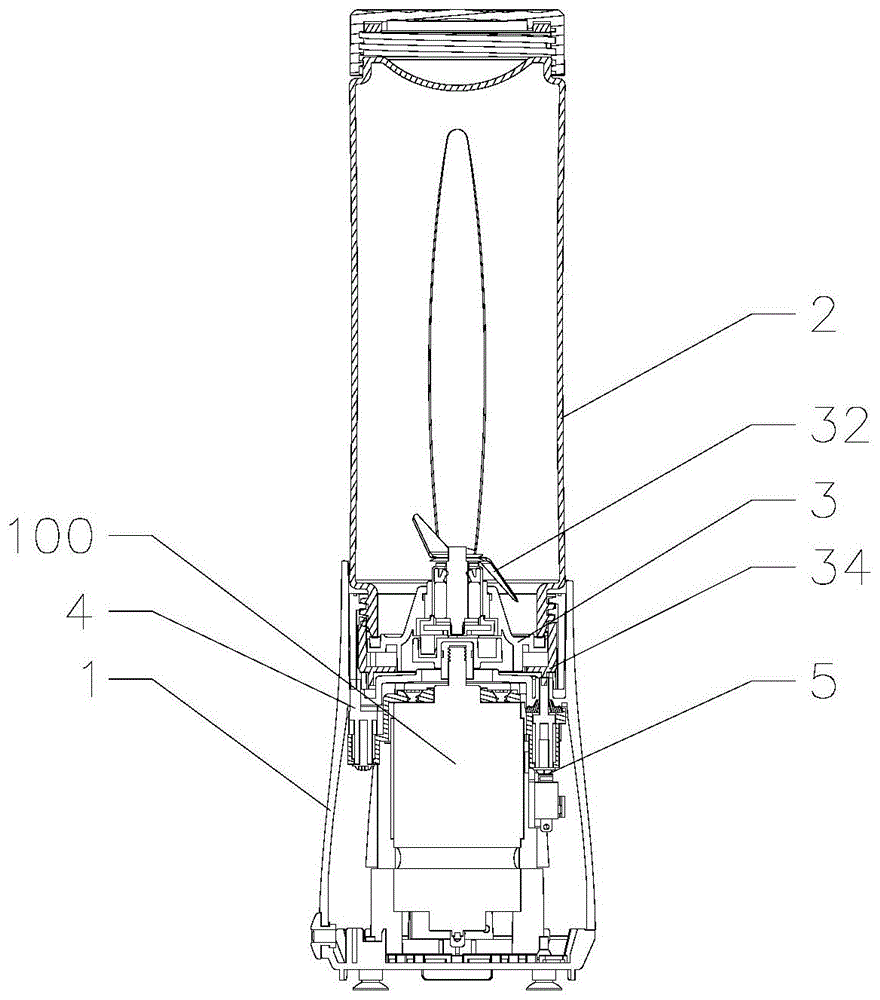

图1为本实用新型所述果汁机的剖视图。

图2为本实用新型所述果汁机的分解示意图。

图3为本实用新型所述果汁机中机座的结构示意图。

图4为本实用新型所述果汁机中机座的俯视图。

图5为本实用新型所述果汁机机座的分解示意图。

图6为图5中a的放大图。

图中所标各部件名称如下：

1、机座；100、电机；110、电机支架；1101、固定柱；11011、限位孔；11、沉台；111、限位凸块；112、第一开孔；113、第二开孔；2、果汁杯；3、刀座；31、刀座本体；32、粉碎刀；33、限位槽；34、触发件；4、顶杆机构；41、顶杆；411、顶起部；412、推动部；413、限位台阶；42、第一弹性件；5、安全开关组件；51、开关支架；52、微动开关；53、开关顶杆；54、第二弹性件；6、密封圈。

具体实施方式

以下结合附图及具体实施例，对本实用新型作进一步的详细说明。需要理解的是，下述的“上”、“下”、“左”、“右”、“纵向”、“横向”、“内”、“外”、“竖直”、“水平”、“顶”、“底”等指示方位或位置关系的词语仅基于附图所示的方位或位置关系，仅为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置/元件必须具有特定的方位或以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

如图1至6所示，本实用新型提供一种操作方便的果汁机，包括机座1和果汁杯组件，机座1内设有电机100，果汁杯组件包括果汁杯2及设于果汁杯2底部的刀座3，刀座3包括刀座本体31和设于刀座本体31上的粉碎刀32，果汁杯2与刀座3通过螺纹连接固定，且在刀座3与果汁杯2安装到位后，粉碎刀32位于果汁杯2内，机座1上端设有容纳刀座3的沉台11，机座1内设有安全开关组件5，在果汁杯组件安装到位后，果汁杯组件下端以触发安全开关组件，以使果汁机通电工作。

本实施例中，果汁杯组件通过直插式的方式插入沉台11内并触发安全开关组件5，连接方便，单手就能完成果汁杯组件与机座的安装和拆卸，并能触发安全开关组件以使果汁机正常工作，无需一手握住机座一手旋转果汁杯组件即可实现果汁杯组件的安装和固定，大大提升果汁机的操作便利性，并且在果汁机工作时，当刀座上的粉碎刀被物料卡住停止旋转时，可直接将果汁杯组件拿起，摇晃几下，使物料脱出，以使粉碎刀能正常工作，再将果汁机组件插入沉台内，以使果汁机又能正常工作，如此又能很好的提升果汁机的粉碎效果，以提升用户体验及满意度，并在沉台11的内侧壁设置限位凸块111，而刀座3的外周侧壁设有与限位凸块111配合的限位槽33，即能很好的将果汁杯组件的周向限位，以防止果汁杯组件发生转动，又起到了对果汁杯组件的安装导向作用，更好的便于用户安装操作。

具体的，机座1为塑料机座并通过模具注塑一体成型，而限位凸块111与机座1一体注塑成型，限位凸块111设有两个且对称设置，而限位槽33具体设于刀座本体31的外周侧壁上，并且限位槽33对应设有两个且对称设置，这样不仅很好的保证果汁杯组件的周向限位效果，以保证果汁杯组件工作时的稳定性，又能更好的起到果汁杯组件安装时的导向作用，以方便果汁杯组件的安装和拆卸。

为了更好的方便果汁机的操作，可以在机座1内设置在常态下将果汁杯组件顶起的顶杆机构4，刀座3上设有触发安全开关组件5的触发件，下压果汁杯组件以推压顶杆机构4，使得触发件触发安全开关组件，以使果汁机通电工作；松开果汁杯组件顶杆机构4顶开果汁杯组件，使得触发件34脱离安全开关组件5，以使果汁机断电，通过设置顶杆机构，并在刀座上设置触发件，通过下压果汁杯组件以推压顶杆机构，使得触发件才可触发安全开关组件，以使果汁机通电工作，当手松开或不施加下压力时，果汁杯组件在顶杆机构的作用下被顶开，触发件无法触动安全开关组件，以使果汁机断电，也即是只有一直按压住果汁杯组件，果汁机才可连续工作，由于果汁机一般都是小容量的，加工时间短，如此方式既不会影响用户体验，还增加了使用时的安全性，又能在物料卡住刀座上的粉碎刀时很好的解决，以提升粉碎效果，从而提升用户满意度。

更具体的，顶杆机构4包括顶杆41及用于顶杆41复位的第一弹性件42，而电机100的外周设有电机支架110，电机支架110上设有固定柱1101，固定柱1101设有限位孔11011，顶杆机构4活动的装设于限位孔11011内并通过紧固件以将顶杆机构4轴向限位，顶杆41包括顶起部411和推动部412，沉台11的底壁设有供顶起部411伸出的第一开孔112，而第一弹性件42具体为弹簧，弹簧套设于推动部412上，推动部412与顶起部411之间设有限位台阶413，弹簧一端抵触于限位台阶413的下端面，另一端抵触于限位孔11011的内底面，以使顶杆可沿限位孔11011的轴向方向往复运动，即上下活动，其中，紧固件具体为螺钉，螺钉从限位孔11011底部伸入并与顶杆41的推动部412连接，而螺钉的螺帽与限位孔11011的底部配合形成对顶杆的轴向限位，以将顶杆机构整体轴向限位，此种结构，既能很好的保证顶杆机构的作用，且结构简单，还方便顶杆机构的安装固定，并且弹簧的弹性力足够，能很好的保证顶杆轴向运动的可靠性和稳定性，同时又能很好的将弹簧安装限位，以保证弹簧工作时的稳定性。

还有，安全开关组件5包括开关支架51、装设于开关支架51上的微动开关52、触发微动开关52的开关顶杆53及用于开关顶杆53复位的第二弹性件54，沉台11的底壁设有供开关顶杆53伸出的第二开孔113，果汁杯组件下压到位后触发件34推压开关顶杆53以触发微动开关52，此种结构的安全开关组件不仅结构简单，易于安装固定，且工作可靠、稳定，以保证果汁机的工作可靠且稳定；同时，可以在第二开孔113处设置密封圈6，密封圈6为硅胶密封圈，可防止进入沉台内的水从第二开孔流入机座内，防止电机遇水烧坏，以保证电机的正常使用说明。

为了提升果汁机的操作灵敏度，可以将顶杆机构4设置三个且沿机座1圆周方向均布间隔设置，这样使得当果汁杯组件所受下压力不均匀时，果汁杯组件也能很好的抵压顶杆组件，以使触发件触发安全开关组件，不会由于受力不均匀而导致果汁机不能通电，即提升了果汁机的操作灵敏性。

为了提升触发安全开关组件的稳定性和可靠性，可以将触发件34设置成环形挡圈，环形挡圈与刀座本体31一体结构，如此能很好的触发安全开关组件，即触发可靠且稳定，以保证果汁机的正常工作和使用。

当然，为了保证顶杆组件与安全开关组件推压的一致性，可以将顶杆组件4的推压和安全开关组件5的触发均由触发件34来实现，即在下压果汁杯组件时，刀座3上的触发件34既推压顶杆组件4，又触发安全开关组件5，这样可以保证顶杆组件的推压与安全开关组件的触发同步，提升果汁机的操作体验。

可以理解的，限位凸块也可以设为三个、四个、五个或六个等，根据具体情况而定。

可以理解的，触发件也可以为挡块。

可以理解的，顶杆机构可以设为两个、四个、五个或六个等，根据具体情况而定。

除上述优选实施例外，本实用新型还有其他的实施方式，本领域技术人员可以根据本实用新型作出各种改变和变形，只要不脱离本实用新型的精神，均应属于本实用新型所附权利要求所定义的范围。
