大拔稍爬梯的制作方法

本实用新型涉及电线杆爬梯领域，特别涉及一种大拔稍爬梯。

背景技术：

公开号为cn203584293u的中国专利公开了一种杆式高压变电站电杆攀爬梯，其结构包括立杆以及设置在立杆上的若干抱箍、横杆，横杆一端固定在立杆上，另一端向垂直于立杆的方向延伸，从立杆最底端开始，向上依次设置至少两个防爬单元，相邻两个防爬单元之间的距离小于或等于相邻两根横杆之间的距离，每个防爬单元包括三根横杆、一根长杆、一块门板，三根横杆的延伸端通过长杆固定连接，长杆与门板通过铰链连接，门板上设置门锁，立杆上设有与门锁对应的锁扣。

这种电杆爬梯不具备安全防护设施，当操作人员攀爬电杆时，极易出现滑倒、坠落等情况，给人身安全带来极大的隐患。

技术实现要素：

本实用新型的目的是提供一种大拔稍爬梯，其优点是：相较于普通的大拔稍爬梯，通过增加安全防护设施，有效提高了爬梯攀爬的安全性。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种大拔稍爬梯，包括立柱和电杆，所述立柱沿长度方向的两侧均匀设有若干踏杆，且若干所述踏杆间隔布置，所述立柱沿长度方向还均匀设有若干抱箍，所述抱箍套设在电杆上，且所述抱箍远离立柱的一端通过紧固件相连接，所述立柱沿长度方向开设有滑槽，所述滑槽内滑移连接有滑块，所述滑块上连接有防护带。

通过上述技术方案，当需要攀爬爬梯进行检修工作时，操作人员将立柱搬至与电杆平行，使得抱箍包围住电杆，并通过紧固件将抱箍牢牢地固定在电杆上，此时操作人员将防护带绑在腰部，通过踏杆便可向上攀爬，进而进行检修工作，在不影响正常攀爬检修工作的前提下，防护带大大提高了爬梯攀爬的安全性。

本实用新型进一步设置为：所述滑槽的槽底沿长度方向开设有若干定位孔，所述滑块上开设有与定位孔相配合的通孔，所述通孔内穿设有定位销。

通过上述技术方案，当攀爬至检修高度时，操作人员需要及时地摁动定位销，使得定位销对应插入定位孔内，从而限制了滑块向下滑移，稳定地固定住滑块的位置，进而给检修工作带来极大的安全保障，避免发生坠落时，滑块与防护带随操作人员一起向下移动，而使得防护带无法起到安全防护作用。

本实用新型进一步设置为：所述定位销沿周缘固定连接有限位片，所述通孔的孔壁沿周缘开设有限位槽，所述限位片滑移连接在限位槽内。

通过上述技术方案，当定位销在通孔内来回滑动时，通过限位片与限位槽之间相互滑移卡合，可以有效地避免定位销滑离滑块的情况，保证了定位销在通孔内滑动的稳定性。

本实用新型进一步设置为：所述立柱沿长度方向设有若干防护架，所述防护架由四根角钢相继围成。

通过上述技术方案，当操作人员在爬梯上攀爬时，防护架可以将操作人员整体包围住，降低操作人员发生滑倒甚至坠落的可能，进一步提高了爬梯攀爬的安全性。

本实用新型进一步设置为：所述防护架沿周缘设有围栏，所述防护架的一侧还铰接有脚板，所述脚板远离防护架的一端通过锁扣与围栏连接，当所述脚板盖向防护架时，所述脚板周缘紧贴在防护架表面。

通过上述技术方案，当攀爬至检修高度时，操作人员可以打开锁扣，使得脚板向下转动并盖向防护架，此时操作人员可以站在脚板上进行检修工作，大大提高了检修工作的便利性，围栏则起到进一步地安全防护作用，减小操作人员从脚板上坠落的可能。

本实用新型进一步设置为：所述踏杆外周包覆有防滑垫。

通过上述技术方案，当操作人员在爬梯上攀爬时，防滑垫能够有效地增加手部和脚部与踏杆之间的摩擦力，减小手部或脚部从踏杆滑离的可能，从而提高爬梯攀爬的安全性。

本实用新型进一步设置为：所述踏杆与立柱之间沿周缘设有若干加强板。

通过上述技术方案，加强板有助于增强踏杆与立柱之间的连接强度，以保证踏杆与立柱的连接稳固性，提高了爬梯的使用寿命。

本实用新型进一步设置为：所述立柱朝向地面的一侧设有稳定片，所述稳定片背离立柱的一侧设有橡胶垫。

通过上述技术方案，稳定片可以加大立柱与地面之间的接触面积，从而提高地面对立柱的支撑稳定性，有助于立柱更加稳定地固定在电杆上；橡胶垫的设置则可以加大稳定片与地面之间的摩擦力，减小稳定片在地面上滑动的可能，进一步保证了立柱的稳定性。

综上所述，本实用新型具有以下有益效果：

1、操作人员将防护带绑在腰部，通过踏杆便可向上攀爬，进而进行检修工作，在不影响正常攀爬检修工作的前提下，防护带大大提高了爬梯攀爬的安全性；

2、通过摁动定位销，使得定位销对应插入定位孔内，从而限制了滑块向下滑移，稳定地固定住滑块的位置，进而给检修工作带来极大的安全保障，避免发生坠落时，滑块与防护带随操作人员一起向下移动，而使得防护带无法起到安全防护作用；

3、通过限位片与限位槽之间相互滑移卡合，可以有效地避免定位销滑离滑块的情况，保证了定位销在通孔内滑动的稳定性。

附图说明

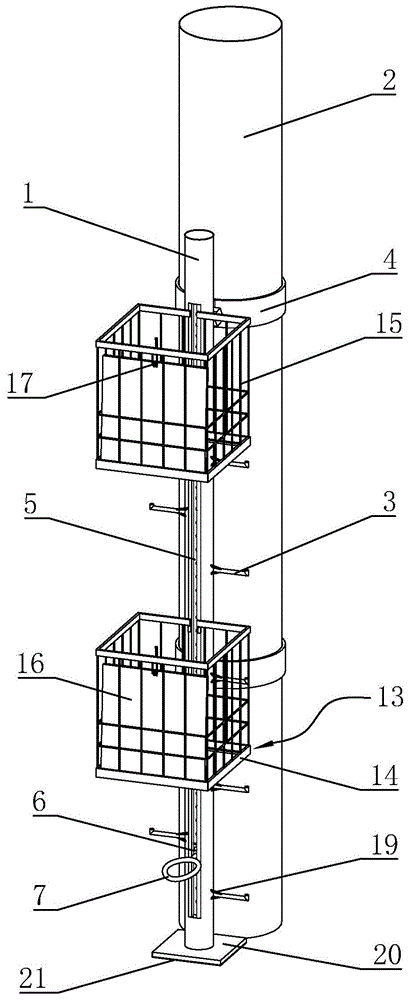

图1是本实施例的整体结构示意图。

图2是本实施例用于体现滑块内部的结构示意图。

附图标记：1、立柱；2、电杆；3、踏杆；4、抱箍；5、滑槽；6、滑块；7、防护带；8、定位孔；9、通孔；10、定位销；11、限位片；12、限位槽；13、防护架；14、角钢；15、围栏；16、脚板；17、锁扣；18、防滑垫；19、加强板；20、稳定片；21、橡胶垫；22、紧固件。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例：一种大拔稍爬梯，如图1和图2，包括圆柱形实心立柱1和电杆2，立柱1沿长度方向的两侧均匀设有若干踏杆3，且若干踏杆3呈间隔分布，立柱1沿长度方向还均匀设有若干抱箍4，抱箍4套设在电杆2上，且抱箍4远离立柱1的一端通过紧固件22(图中未示出)相连接，立柱1沿长度方向开设有滑槽5，滑槽5内滑移连接有滑块6，滑块6上固定连接有防护带7，滑槽5的槽底沿长度方向开设有若干定位孔8，同时滑块6上开设有与定位孔8相配合的通孔9，通孔9内穿设有定位销10，此外，定位销10沿周缘固定连接有限位片11，通孔9的孔壁沿周缘开设有限位槽12，限位片11滑移连接在限位槽12内。

如图1和图2，当需要攀爬爬梯进行检修工作时，操作人员将立柱1搬至与电杆2平行，使得抱箍4包围住电杆2，并通过紧固件22(图中未示出)将抱箍4牢牢地固定在电杆2上，此时操作人员将防护带7绑在腰部，通过踏杆3便可向上攀爬，在不影响正常攀爬检修工作的前提下，防护带7大大提高了爬梯攀爬的安全性。当攀爬至检修高度时，操作人员需要及时地摁动定位销10，使得定位销10对应插入定位孔8内，从而限制了滑块6向下滑移，稳定地固定住滑块6的位置，进而给检修工作带来极大的安全保障，避免发生坠落时，滑块6与防护带7随操作人员一起向下移动，而使得防护带7无法起到安全防护作用。此外，通过限位片11与限位槽12之间相互滑移卡合，可以有效地避免定位销10滑离滑块6的情况，保证了定位销10在通孔9内滑动的稳定性。

如图1，立柱1沿长度方向设有若干防护架13，防护架13由四根角钢14相继围成，防护架13沿周缘设有围栏15，防护架13的一侧还铰接有方形脚板16，脚板16远离防护架13的一端通过锁扣17与围栏15连接，当脚板16盖向防护架13时，脚板16周缘紧贴在防护架13表面。当操作人员在爬梯上攀爬时，防护架13可以将操作人员整体包围住，降低操作人员发生滑倒甚至坠落的可能，进一步提高了爬梯攀爬的安全性。另外，当攀爬至检修高度时，操作人员可以打开锁扣17，使得脚板16向下转动并盖向防护架13，此时操作人员可以站在脚板16上进行检修工作，大大提高了检修工作的便利性，围栏15则起到进一步地安全防护作用，减小操作人员从脚板16上坠落的可能。

如图1，当操作人员在爬梯上攀爬时，踏杆3外周包覆的防滑垫18(图中未示出)能够有效地增加手部和脚部与踏杆3之间的摩擦力，减小手部或脚部从踏杆3滑离的可能，从而提高爬梯攀爬的安全性。此外，踏杆3与立柱1之间沿周缘设置的加强板19，有助于增强踏杆3与立柱1之间的连接强度，以保证踏杆3与立柱1的连接稳固性，提高了爬梯的使用寿命。

如图1，立柱1朝向地面的一侧设置的稳定片20，可以加大立柱1与地面之间的接触面积，从而提高地面对立柱1的支撑稳定性，有助于立柱1更加稳定地固定在电杆2上；稳定片20背离立柱1的一侧设置的橡胶垫21，则可以加大稳定片20与地面之间的摩擦力，减小稳定片20在地面上滑动的可能，进一步保证了立柱1的稳定性。

操作过程：操作人员将立柱1搬至与电杆2平行，使得抱箍4包围住电杆2，并通过紧固件22将抱箍4牢牢地固定在电杆2上，此时操作人员将防护带7绑在腰部，通过踏杆3便可向上攀爬，当攀爬至检修高度时，操作人员需要及时地摁动定位销10，使得定位销10对应插入定位孔8内，然后打开锁扣17，使得脚板16向下转动并盖向防护架13，此时操作人员便可以站在脚板16上进行检修工作。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出具有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
