床板及床架的制作方法

本实用新型涉及生活用品技术领域，具体说是涉及一种床板及床架。

背景技术：

床在我们的日常生活中很常见，是我们不可或缺的家具。现有的床架整体笨重，其中现有的床架的床板占据了床架较大的重量，现有的床板通常由整片木板构成，过于笨重，并且现有的床架一般不可拆卸，使得床板及床架均不便于搬运。

有鉴于此，本实用新型的设计人为了解决上述问题，而深入构思，且积极研究改良试做而开发设计出本实用新型。

技术实现要素：

本实用新型的目的在于提供一种结构简单及便于搬运的床板及床架。

为达到上述目的，本实用新型的解决方案为：

一种床板，包括：框架和网片，所述网片插设于框架内，所述框架包括一п型架、一横架及一支撑架，所述网片位于支撑架上，所述支撑架的两端分别连接固定于横架及п型架，所述п型架的两端部分别设有一封盖，所述横架的两端恰分别与п型架相对的两侧内面连接。

所述网片包括多根间隔设置的横杆及多根间隔设置的竖杆，所述横杆与竖杆交叉固定，所述框架的相对的内侧面均凹设有一插孔，位于网片边缘的横杆及竖杆插入于对应的插孔内。

所述插孔分别设于п型架的内侧面及横架的内侧面。

所述插孔的开口的宽度小于插孔的内径。

一种床架，包括：床头、床尾及上述的床板，所述床板可拆卸连接于床头及床尾。

所述床板的数量为两两相邻设置的四个，拼合固定形成田字形结构的拼合床板。

所述床头的两侧及中部均固设有一插槽，所述床尾的两侧及中部均固设有一插槽，所述拼合床板的靠近床头和床尾的两端下方对应于床头和床尾的插槽分别固设有插块，所述插块插入插槽。

一种床架还包括两侧支撑架及一中支撑架，四个床板的框架相抵靠在一起的第一端部固设于中支撑架上，沿所述第一端部向平行于床头方向的框架的边延伸至框架的第二端部，所述第二端部与侧支撑架固定。

所述侧支撑架上成型有一卡槽，所述卡槽分别夹持于相邻两框架的第二端部，所述卡槽通过螺丝与相邻两框架锁固。

所述中支撑架的顶部均匀间隔设置有四个卡条，所述卡条分别卡设于四个框架相邻的内侧面，所述中支撑架的顶部通过螺丝与四个框架的第一端部锁固。

采用上述技术方案后，本实用新型的床板由网片插设于框架内，相比现有的床板由整片木板构成而言，本实用新型的床板较轻，由本实用新型的床板构成的床架也较轻，并且床板与床头和床尾之间可拆卸，从而便于搬运，且本实用新型的床板及床架整体结构简单。

附图说明

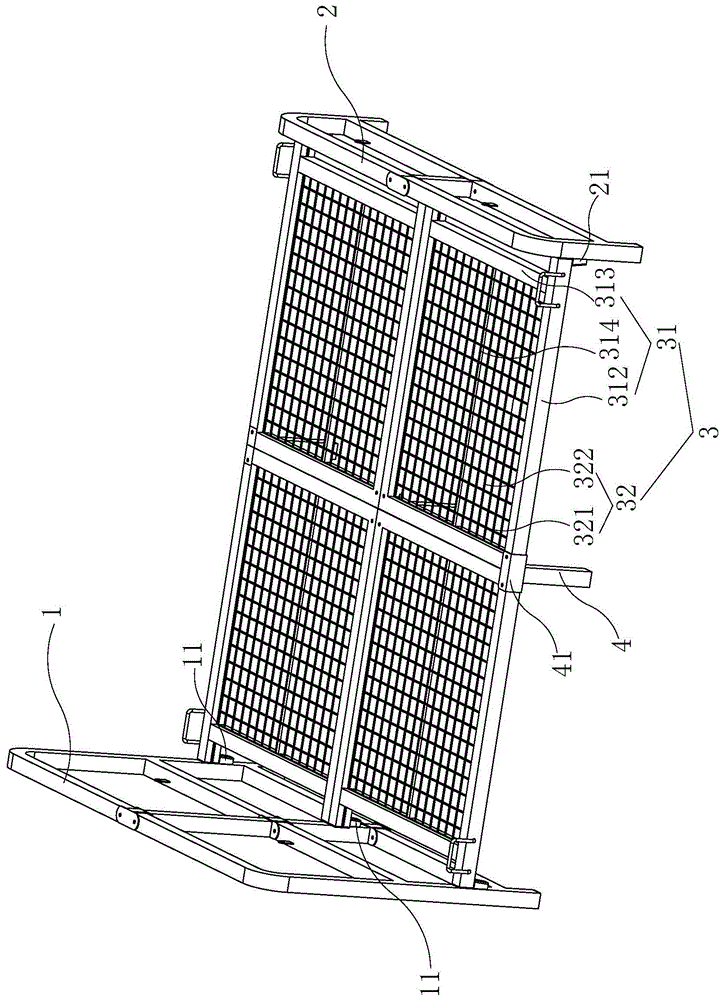

图1为本实用新型的床架的立体结构示意图；

图2为图1的分解结构示意图；

图3为本实用新型的床板的立体结构示意图；

图4为图3的分解结构示意图；

图5为本实用新型的床板的实施例一的п型架与网片组合的结构示意图；

图6为本实用新型的床板的实施例二的п型架与网片组合的结构示意图；

图7为本实用新型的床板的实施例三的п型架与网片组合的结构示意图。

【符号说明】

床头1

插槽11

床尾2

插槽21

床板3

框架31

插孔311п型架312

横架313支撑架314

封盖315插块316

开口3111

网片32

横杆321竖杆322

侧支撑架4

卡槽41

中支撑架5

卡条51顶部52。

具体实施方式

为进一步说明各实施例，本实用新型提供有附图。这些附图为本实用新型揭露内容的一部分，其主要用以说明实施例，并可配合说明书的相关描述来解释实施例的运作原理。配合参考这些内容，本领域普通技术人员应能理解其他可能的实施方式以及本实用新型的优点。图中的组件并未按比例绘制，而类似的组件符号通常用来表示类似的组件。

现结合附图和具体实施方式对本实用新型进一步说明。

请参阅图1至图7所示，本实用新型揭示了一种床板3，包括：框架31和网片32，所述网片32插设于框架31内，本实用新型还揭示了一种床架，包括：床头1、床尾2及本实用新型的床板3，所述床板3可拆卸连接于床头1及床尾2，于实施例中，所述床板3的数量可以为两两相邻设置的四个，拼合固定形成田字形结构的拼合床板，所述床板3之间相互固定，但并不以此为限，所述床板3的数量也可以是其它数量。

因此，本实用新型的床板3由网片32插设于框架31内，相比现有的床板3由整片木板构成而言，本实用新型的床板3较轻，由本实用新型的床板3构成的床架也较轻，并且床板与床头和床尾之间可拆卸，从而便于搬运，且本实用新型的床板3及床架整体结构简单。

其中，所述网片32可以包括多根间隔设置的横杆321及多根间隔设置的竖杆322，所述横杆321与竖杆322交叉固定，所述框架31的相对的内侧面均凹设有一插孔311，位于网片32边缘的横杆321及竖杆322插入于对应的插孔311内，从而便于网片与框架31的组装。

进一步，所述插孔311的开口3111的宽度小于插孔311的内径，使得插孔311可以牢固夹设位于网片32边缘的横杆321及竖杆322。

再者，所述框架31可以为中空，从而进一步减轻本实用新型的床板3及应用床板3的床架的重量，所述框架31可以包括一п型架312、一横架313及一支撑架314，所述插孔311分别设于п型架312的内侧面及横架313的内侧面，所述网片32位于支撑架314上，所述支撑架314的两端分别连接固定于横架313及п型架312，所述п型架312的两端部分别设有一封盖315，所述横架313的两端恰分别与п型架312相对的两侧内面连接，从而在生产组装本实用新型的床板3时，所述网片32的边缘的一横杆321插入横架313的插孔311内，此时п型架312的三条边未固定连接，所述网片32的另一边缘的一横杆321和相邻的两边缘的两竖杆322分别插入п型架312中间和两侧的插孔311内，再把п型架312固定连接起来，此时所述网片32位于支撑架314的上方，然后将支撑架314与横杆313固定，封闭封盖315，实现本实用新型的床板3的组装。

请参阅图5所示，所述框架31的截面可以为正方形，请参阅图6所示，所述框架31的截面可以为椭圆形，请参阅图7所示，所述框架31的截面可以为长方形，此外，所述框架31的截面也可以为圆形。

进一步，所述床头1的两侧及中部均固设有一插槽11，所述床尾2的两侧及中部均固设有一插槽21，所述拼合床板的靠近床头1和床尾2的两端下方对应于床头和床尾的插槽21分别固设有插块316，相邻的两框架31相邻的插块分别插入所述床头1的中部的插槽11及床尾2的中部的插槽21，邻近床尾2的两框架31的另一插块316分别插入床尾2的两侧的插槽21，邻近床头1的两框架31的另一插块316分别插入床头1的两侧的插槽11，从而通过插块316与插槽11、21的配合，使得床头1、床尾2与床板3能够快速地组装在一起，但并不以此为限，实现床头1、床尾2与床板3的快速组装还可以采用其它种结构。

此外，本实用新型的床架还可以包括两侧支撑架4及一中支撑架5，四个床板3的框架31相抵靠在一起的第一端部固设于中支撑架5上，沿所述第一端部向平行于床头1方向的框架31的边延伸至框架31的第二端部，所述第二端部与侧支撑架4固定，从而使得四个框架31固定连接成一体，但是四个框架31固定连接成一体的方式并不以此为限，也可以采用其它种结构。

其中，所述侧支撑架4上可以成型有一卡槽41，所述卡槽41分别夹持于相邻两框架31的第二端部，所述卡槽41通过螺丝与相邻两框架31锁固，从而利用侧支撑架4支撑固定沿床头1到床尾2方向上的相邻两框架31，使得本实用新型的床架组装便利。

再者，所述中支撑架5的顶部52可以均匀间隔设置有四个卡条51，所述卡条51分别卡设于四个框架31相邻的内侧面，所述中支撑架5的顶部52通过螺丝与四个框架31的第一端部锁固，利用卡条51的设置，可以使得四个框架31能对齐抵靠在一起，且利用中支撑架5把四个框架31相抵靠在一起的第一端部固定，进一步使本实用新型的床架组装便利。

为了便于搬运，所述床头1与床尾2可以设置为可左右折叠的结构。

尽管结合优选实施方案具体展示和介绍了本实用新型，但所属领域的技术人员应该明白，在不脱离所附权利要求书所限定的本实用新型的精神和范围内，在形式上和细节上可以对本实用新型做出各种变化，均为本实用新型的保护范围。
