一种透气排水型井盖的制作方法

本实用新型涉及道路设施井的井盖领域。

背景技术：

现有的道路设施井的井盖，包括设置在设施井井口上的井盖座、盖合在井盖座上井盖板和可拆卸的设置在井盖座内的防坠防冲板，现有的这种防坠防冲板是平板状，其面积略小于井盖座内圆面积，防坠防冲板安装在井盖座内后接近于封闭，井盖板盖合在井盖座上也是接近于封闭，因此这样的井盖整体透气性、排水性都很差，只能通过防坠防冲板与井盖座内壁之间的缝隙以及井盖板和井盖座之间的缝隙来透气渗水，这样井盖也失去了基本排水效果。

技术实现要素：

本实用新型的目的在于提供一种透气排水型井盖，其在现有结构的基础上进行改进即有防护效果，又达到较好的透气排水效果。

为解决此技术问题，本实用新型的技术方案是：一种透气排水型井盖，包括井盖座、盖合在井盖座上井盖板和可拆卸的设置在井盖座内的防护装置，所述防护装置为具有下凹容纳腔的防护透气篮，所述防护透气篮上开设有透气排水孔，所述井盖板上开设有排水孔。

所述排水孔对应防护透气篮的容纳腔开设。

所述防护透气篮的底面为平面板状，所述透气排水孔开设在防护透气篮的侧壁上。

所述透气排水孔为长方形孔，在防护透气篮的侧壁上竖向均布间隔开设。

所述防护透气篮的上端边沿一周向外延伸形成防护沿，所述防护沿的外边 沿与井盖座内壁可拆卸连接。

通过采用上述技术方案，本实用新型的有益效果是：上述防护装置其结构强度较好，同样具有防坠防冲的防护作用，将其设置成有容纳腔有透气排水孔的防护透气篮，井盖板上开设有排水孔，因此在需要排水时，即能有效排水，又能在排水时过滤垃圾，方便市政清洁人员的清理，还有该结构设置有利于设施井内的透气，从而实现本使用新型的目的。

附图说明

图1是本实用新型涉及的一种透气排水型井盖的结构示意图。

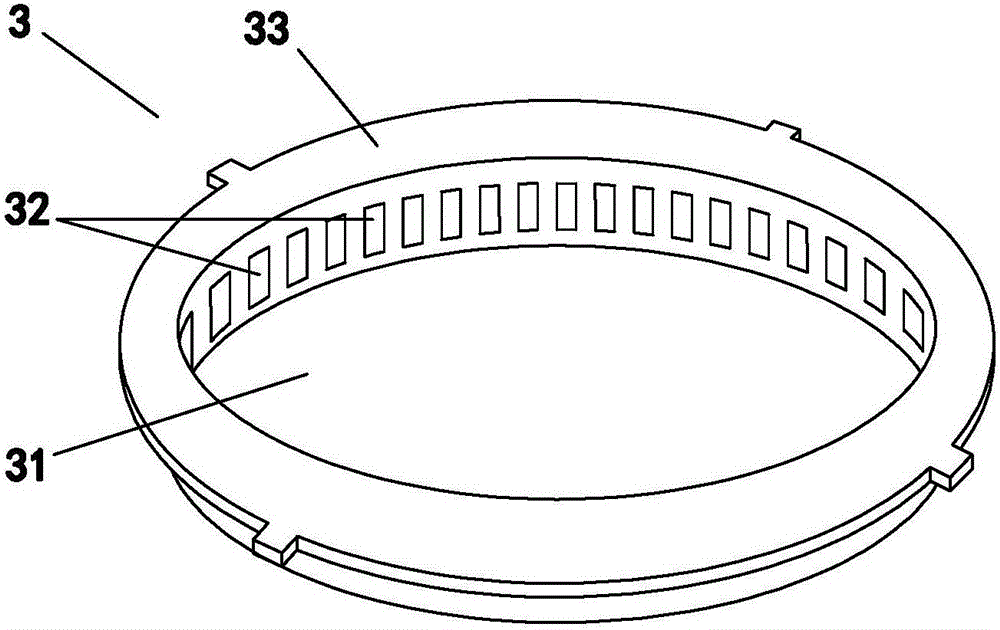

图2是本实用新型涉及的一种透气排水型井盖中防护透气篮的结构示意图。

图3是本实用新型涉及的一种透气排水型井盖中井盖板的结构示意图。

图中：

井盖座-1；井盖板-2；排水孔-21；

防护透气篮-3；容纳腔-31；透气排水孔-32；防护沿-33。

具体实施方式

为了进一步解释本实用新型的技术方案，下面通过具体实施例来对本实用新型进行详细阐述。

本实用新型公开的一种透气排水型井盖，如图1、图2和图3所示，包括设置在设施井井口上的井盖座1、盖合在井盖座1上井盖板2和可拆卸的设置在井盖座1内的防护装置，本实用新型与现有技术的不同之处在于，所述防护装置为具有下凹容纳腔31的防护透气篮3，防护透气篮3同样具有防坠防冲的防护作用，所述防护透气篮3上开设有透气排水孔32，所述井盖板2上开设有排水孔21，在需要排水时，水通过排水孔21初过滤流入，然后进入防护过滤篮3再次过滤排入设施井内，即能有效排水，又能在排水时过滤垃圾，方便市政清洁 人员的清理，还有该结构设置有利于设施井内的透气，另外，该结构的防护过滤篮3的结构强度较好，能够有效防护，从而实现本实用新型即有防护效果，又达到较好的透气排水效果的目的。

进一步，所述排水孔21对应防护透气篮3的容纳腔31开设，能够确保垃圾进入容纳腔31内。

进一步，所述防护透气篮3的底面为平面板状，所述透气排水孔32开设在防护透气篮3的侧壁上，透气排水孔32没有开设在防护透气篮3的底面上，能够避免破环其结构强度，影响防护效果，另外，过滤时也能够沉淀过滤出少量沙石，减少排入设施井内。

进一步，所述透气排水孔32为长方形孔，在防护透气篮3的侧壁上竖向均布间隔开设，该结构设置能够增大排水量，减少破坏结构强度。

进一步，如图1所示，所述防护透气篮3的上端边沿一周向外延伸形成防护沿33，所述防护沿33的外边沿与井盖座1内壁可拆卸连接，该结构设置即方便防护透气篮3与井盖座1内壁的连接设置，还有防护沿33最接近井盖板2，在遇到井盖板2被冲撞变形时防护沿33能够首先顶住井盖板2，达到较好的防冲效果。

上述实施例和图式并非限定本实用新型的产品形态和式样，任何所属技术领域的普通技术人员对其所做的适当变化或修饰，皆应视为不脱离本实用新型的专利范畴。
