一种水龙头的延展装置的制作方法

本实用新型属于水龙头配件领域，具体涉及一种水龙头的延展装置。

背景技术：

现有水龙头的设置都是针对成年人的，对于儿童这个群体使用水龙头时由于手不够长接触不到水龙头的位置，洗手很不方便。虽然市面上有儿童用的台盆和水龙头出售，但在绝大部分场合都不会为儿童专门配备其适用的水龙头和台盆，现有的延展装置因为长度增加等原因导致水流小，儿童想要用水龙头洗手非常困难，急需一种可增压的延展水龙头。

技术实现要素：

本实用新型实施的目的在于提供能方便儿童使用水龙头的装置，旨在解决现有的水龙头延展装置具有的延展后水压不高、儿童洗手不方便的问题。

本实用新型的具体技术方案如下：一种水龙头的延展装置，所述延展装置包括连接头、引水管、延展喷头，所述连接头通过定位螺丝连接于水龙头本体，所述引水管铰接在所述连接头两侧端面，所述延展喷头设置在引水管端面处。所述延展喷头包括盖体、凹台、小孔、增压单元、连接单元，所述盖体上设有增压单元，盖体内侧设置为螺纹连接或活块连接的连接单元，更加方便使用者拆装喷头盖，盖体圆周外侧均匀设置有凹台，盖体远离所述增压单元的一面设置有小孔。

所述增压单元包括增压子单元，所述增压子单元为设置在盖体上的圆台通孔，所述增压子单元出水一面为圆台通孔的上底面，所述增压子单元进水一面为圆台通孔的下底面，所述上底面的面积小于所述下底面的面积。

进一步地，所述引水管包括第一引水管、第二引水管。

进一步地，所述连接头活动铰接第一引水管，所述第一引水管活动铰接第二饮水管，所述第一引水管、第二引水管在顺时针方向调节范围为0°—90°。

进一步地，所述增压子单元上底面和下底面的面积之比是0.05-0.9。

本实用新型的有益效果是：

本实用新型可以通过引水管将水龙头的出水位置从水龙头本体延伸到引水管管体端口的延展喷头处，当水流达到延展喷头盖体时，由于圆台通孔特有的形状结构，圆台上底面的面积小于圆台下底面的面积，使得水流从圆台下底面进水，从圆台上底面出水，实现水流增压的效果，从而使儿童达到更好的洗手清洁效果，该装置安装方便，使用寿命长。方便儿童接触到水体，多层管体的阶梯设置增加了洗手的趣味性，可诱导儿童养成洗手的好习惯。

附图说明

图1为本实用新型的结构示意图；

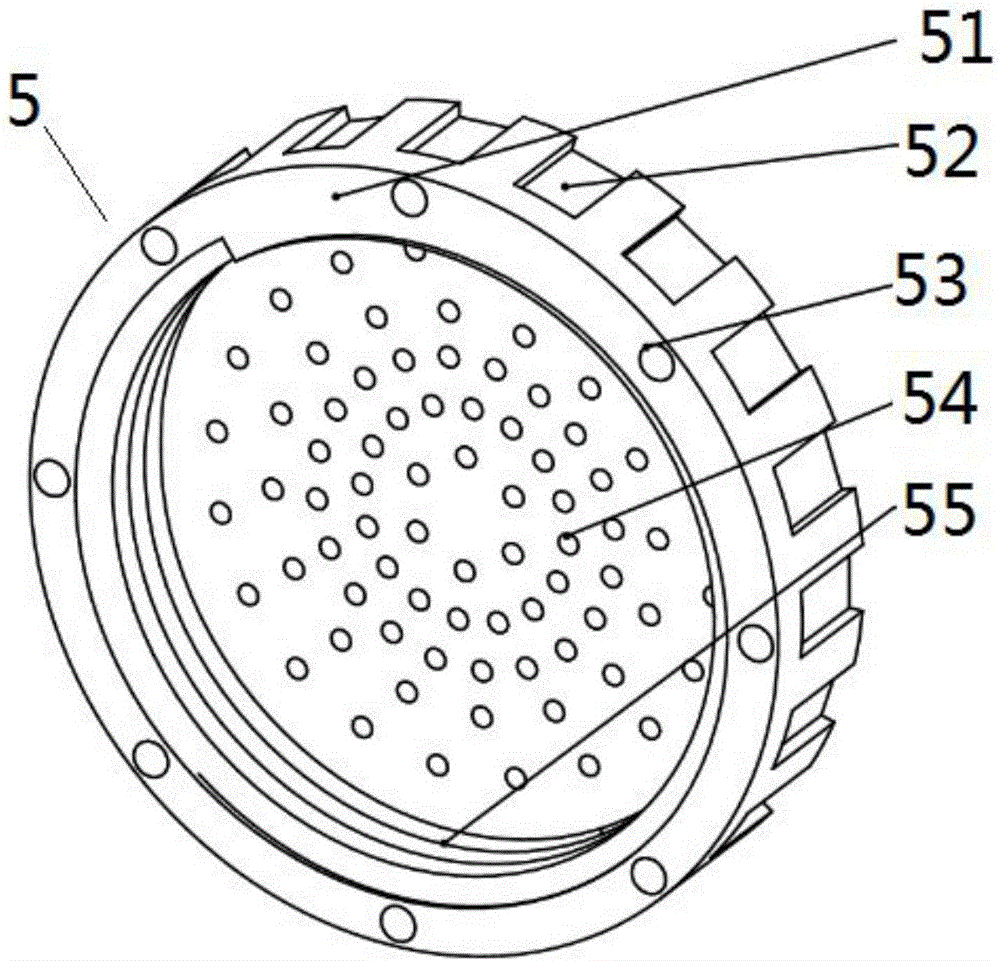

图2为本实用新型的延展喷头的结构示意图；

附图标号为：1、水龙头本体；2、连接头；3、第一引水管；4、第二引水管；5、延展喷头；51、盖体；52、凹台；53、小孔；54、增压单元；55、连接单元。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细描述。应当理解，此处所描述的具体实施例仅仅用于解释本实用新型，并不用于限定本实用新型。

相反，本实用新型涵盖任何由权利要求定义的在本实用新型的精髓和范围上做的替代、修改、等效方法以及方案。进一步，为了使公众对本实用新型有更好的了解，在下文对本实用新型的细节描述中，详尽描述了一些特定的细节部分。对本领域技术人员来说没有这些细节部分的描述也可以完全理解本实用新型。

如图1所示的为本实用新型的第一实施例，一种水龙头的延展装置，所述延展装置包括连接头2、引水管、延展喷头5，所述连接头2通过定位螺丝连接于水龙头本体1，所述引水管铰接在所述连接头2两侧端面，所述延展喷头5设置在引水管端面处。所述引水管包括第一引水管3、第二引水管4，所述连接头2活动铰接第一引水管3，所述第一引水管3活动铰接第二饮水管4，所述第一引水管3、第二引水管4在顺时针方向可调节的范围为0°—90°。

如图2所示的延展喷头5包括盖体51、凹台52、小孔53、增压单元54、连接单元55，所述盖体51上设有增压单元54，盖体51内侧设置为螺纹连接或活块连接的连接单元55，更加方便使用者拆装喷头盖，盖体1圆周外侧均匀设置有凹台52，盖体51远离所述增压单元54的一面设置有小孔3，所述增压单元54包括增压子单元，所述增压子单元为设置在盖体1上的圆台通孔，所述增压子单元出水一面为圆台通孔的上底面，所述增压子单元进水一面为圆台通孔的下底面，所述上底面的面积小于所述下底面的面积，所述增压子单元上底面和下底面的面积之比是0.05-0.9。当水流达到盖体1时，由于圆台通孔特有的形状结构，圆台上底面的面积小于圆台下底面的面积，使得水流从圆台下底面进水，从圆台上底面出水，实现水流增压的效果，从而达到更好的洗手清洁效果。

对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对所述水龙头的延展装置所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
