一种节水蹲便器的制作方法

本发明涉及卫浴技术领域，具体涉及一种节水蹲便器。

背景技术：

根据《节水型卫生洁具》(GB/T 31436-2015)国家标准：节水型蹲便器分为节水型和高效节水型两类。节水型单档蹲便器或节水型双档蹲便器的大档蹲便器用水量不大于6.0升，节水型蹲便器的小档冲洗用水量不大于标称大档用水量的70％；高效节水型蹲便器单档或双档的大档冲洗用水量不大于5.0升。

但由于现今在一些大城市水资源的紧缺，冲洗水量还是较大，造成了不必要的水资源浪费。

此外现有的大多数蹲便器表面冲水效果无法达到一次冲洗干净。

另外，在一些特殊情况下，蹲便器无法达到坐便器收集污物的完整性，会有一些污物排放在蹲便器的冲洗范围之外。

技术实现要素：

本发明的目的在于提供一种节水蹲便器，本发明提供的节水蹲便器能够节约用水。

为实现上述目的，本发明提供一种节水蹲便器，所述节水蹲便器包括蹲便器本体和水箱，所述蹲便器本体包括位于所述蹲便器本体上部的便池和位于便池两侧的防滑踏板；所述便池的下部设置有便池出口，所述蹲便器还包括与所述便池出口流体连通的下水管以及位于所述便池出口处控制下水管流体连通的球阀。

优选地，所述球阀手动开启或由红外线感应探头感应开启。

优选地，所述蹲便器本体的一端设置有扇形挡板。

优选地，所述球阀下方的下水管上设置有加快下水管中物体流速的真空发生器。

优选地，述真空发生器包括真空发生器入口和真空发生器出口，所述真空发生器入口和真空发生器出口之间通过缩径管流体连通，所述缩径管的侧面设置有压缩空气入口，所述缩径管的压缩空气入口上方设置有止逆阀。

优选地，所述便池的上表面设置有疏水涂层。

本发明具有如下优点：

本发明提供的蹲便器，单次冲水量能够<3.0L，如果配以蹲便器后面的真空发生器可以使的用水量<1.0L，在实验阶段达到了理论的<0.2L。

另外，本发明的蹲便器能够达到一次性的完整冲洗，并且冲洗干净。

综上所述，本发明提供的蹲便器更为节水，且高效。

附图说明

图1是本发明节水蹲便器的一种具体实施方式的结构示意图(俯视图)。

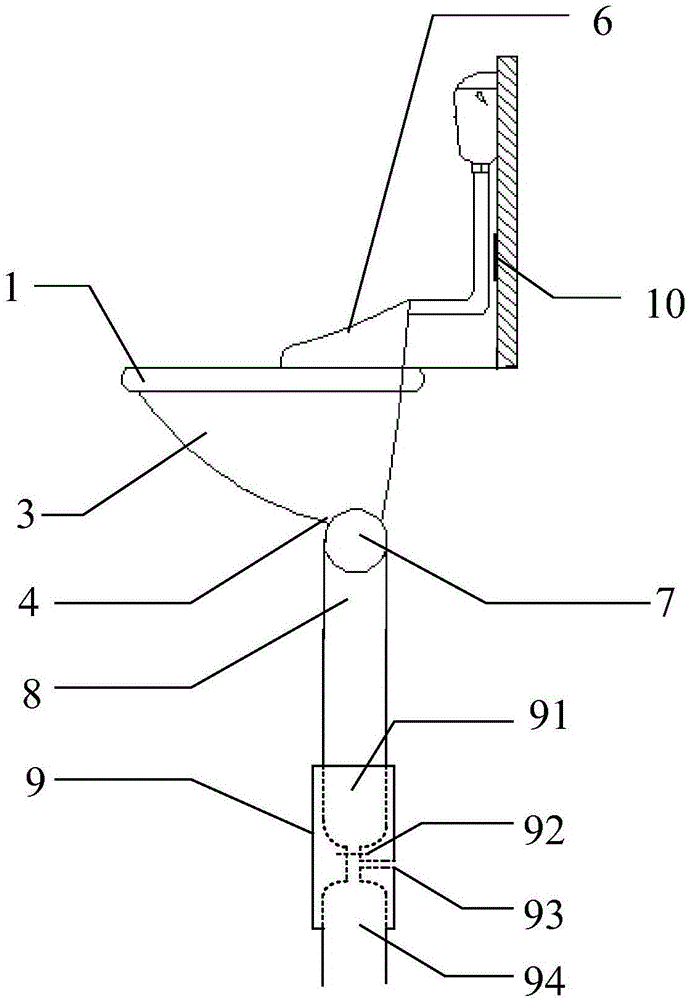

图2是本发明节水蹲便器的一种具体实施方式的结构示意图(侧视图)。

附图标记说明：

1、蹲便器本体，2、防滑踏板，3、便池，4、便池出口，5、水箱，6、扇形挡板，7、球阀，8、下水管，9、真空发生器，10、红外线感应探头，91、真空发生器入口，92、止逆阀，93、压缩空气入口，94、真空发生器出口。

具体实施方式

以下具体实施方式用于说明本发明，但不用来限制本发明的范围。

如图1-2所示，本发明提供一种节水蹲便器，所述节水蹲便器包括蹲便器本体1和水箱5，所述蹲便器本体1包括位于所述蹲便器本体1上部的便池3和位于便池两侧的防滑踏板2；所述便池3的下部设置有便池出口4，所述蹲便器还包括与所述便池出口4流体连通的下水管8以及位于所述便池出口4处控制下水管8流体连通的球阀7。

如图2所示，当蹲便器空闲时，球阀7关闭，当使用者排完便，球阀7可以手动开启或由红外线感应探头10感应开启(感应使用者的蹲下和起立)，可以使得冲水量很少<3L，并且可以防止有异味溢出。

如图1-2所示，所述蹲便器本体1的一端可以设置有扇形挡板6，防止拉稀和便秘的人把污物拉到蹲便器的便池外侧。

球阀7后端如果还有真空收集系统，例如真空发生器，蹲便器的冲水量可减至<1L，一种具体实施方式，如图2所示，所述球阀7下方的下水管8上设置有加快下水管8中物体流速的真空发生器9。所述真空发生器9包括真空发生器入口91和真空发生器出口94，所述真空发生器入口91和真空发生器出口94之间通过缩径管流体连通，所述缩径管的侧面设置有压缩空气入口93，所述缩径管的压缩空气入口93上方设置有止逆阀92。当球阀开启时，真空发生器也开启，使排泄物和来自水箱的水加速流动，从而增加对便池内侧的冲击力，使便池冲刷的更加干净，同时节约用水量。

一种具体实施方式，所述便池3的上表面可以设置有疏水涂层。使得污物无法粘在便池的陶瓷表面，减少或者无需清洁人员。

虽然，上文中已经用一般性说明及具体实施例对本发明作了详尽的描述，但在本发明基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本发明精神的基础上所做的这些修改或改进，均属于本发明要求保护的范围。
